CEFIRO車身網路控制系統概述

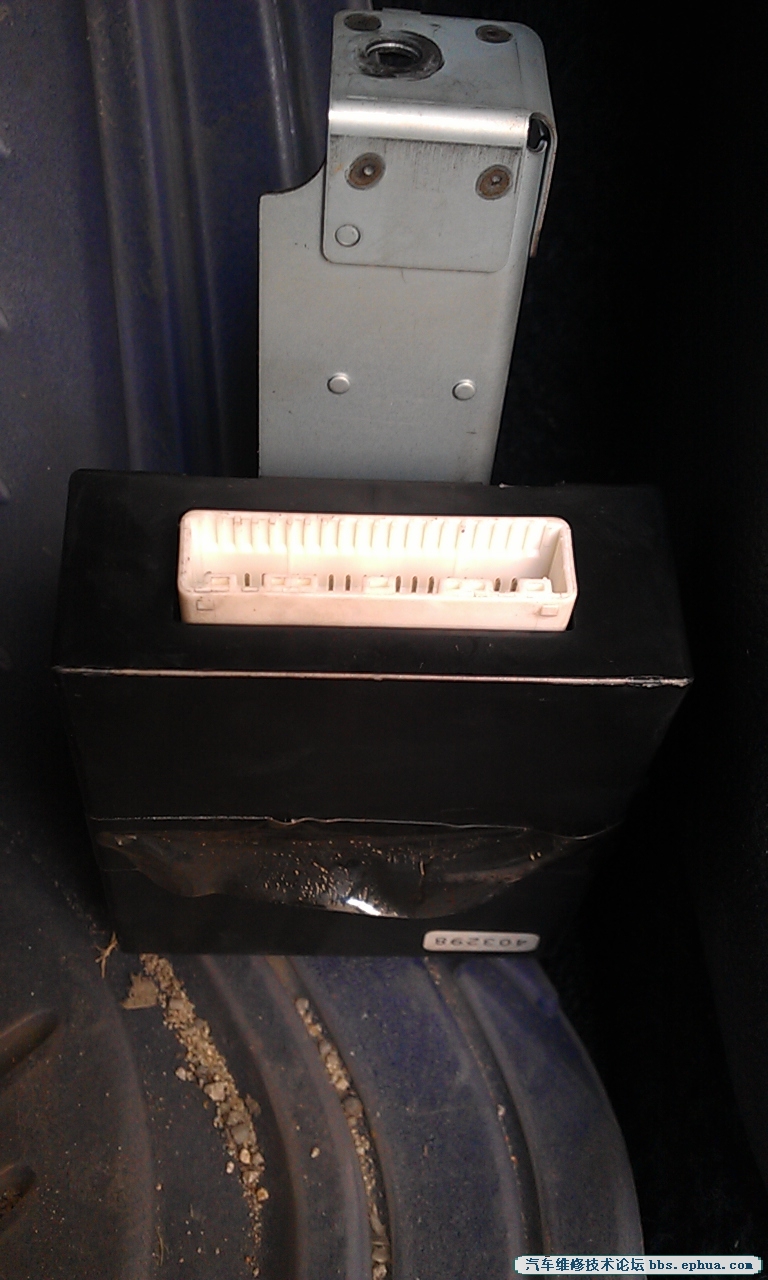

車身網路(LAN)由BCM、駕駛側車門電腦、乘客側車門電腦、左後門車門電腦、右後門車門電腦、
遙控控制電腦所構成；BCM為主控電腦，所有控制指令皆由BCM下達，經由LAN訊號傳至各車門
電腦或本身輸出控制，且所有車門接收訊號(例如：駕駛側門鎖訊號)皆會經LAN傳送至BCM電腦作
確認。
--------------------------------------------------------------------------------
車身網路(LAN)系統的功能：
1.雨刷間歇/噴水控制
2.後檔風玻璃除霧、室內燈(點火開關照明)、門檻燈
3.中控鎖
4.電動窗
5.點火開關位置警報
6.遙控中控鎖 7.遙控後行李箱打開控制
8.自動中控上鎖、車輛行駛
9.防盜警報控制
10.LAN睡眠/喚醒控制
11.小燈未關警報

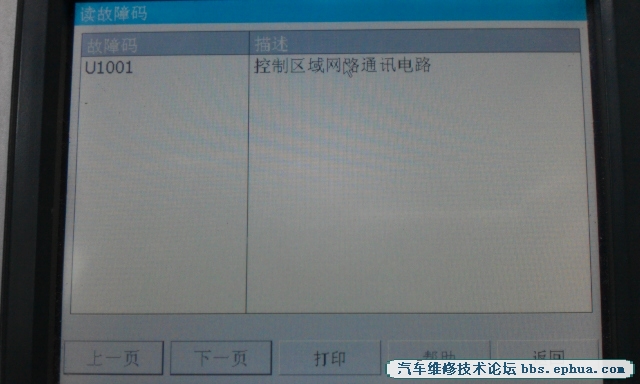

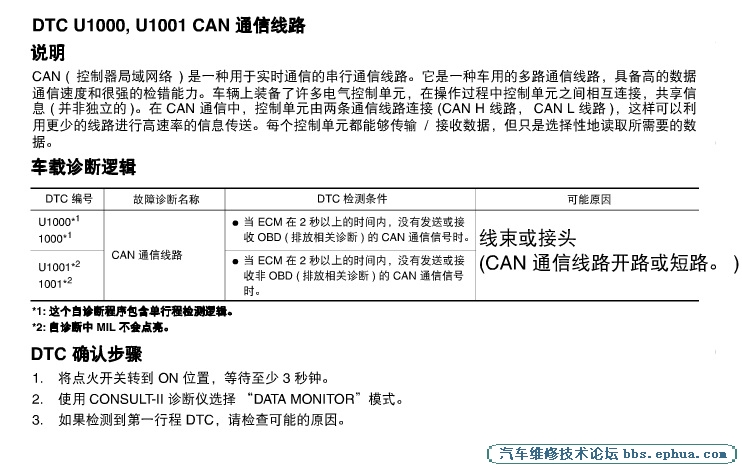

診\斷方式：
1..BCM電腦自診\測試
2.使用CONSULT(NISSAN專用診\斷儀器)經診\斷插頭來執行測試，車身網路系統診\斷只能診\斷測
試BCM電腦，而無法直接診\斷各車門電腦。BCM電腦自診\測試模式有下列各項
--------------------------------------------------------------------------------
下列為車身網路各電腦的輸入/輸出：
駕駛側車門電腦輸出 右後門車門電腦輸出/輸入 左後門車門電腦輸出/輸入
乘客側門車門電腦輸出/輸入 遙控控制電腦輸出/輸入
1.資料網路連線故障診\斷
2.車身網路靜態測試
3.中控故障診\斷
4.駕駛側電動窗動態測試
BCM電腦的輸出
經LAN輸出 1.各車門電動窗控制訊號
2.各車門中控鎖馬達控制訊號
3.左/右前門門檻燈控制訊號
4.左/右後門電動窗開關照明燈控制訊號 5.後行李箱打開電磁閥控制訊號
6.睡眠訊號
7.喚醒訊號
電腦輸出控制 1.雨刷噴水控制
2.間歇雨刷時間控制
3.防盜控制起動馬達繼電器
4.防盜控制方向燈繼電器
5.防盜控制喇叭繼電器
6.後檔風玻璃除霧 7.點火開關照明\\fs24
8.防盜控制指示燈
9.室內燈控制
10.警報蜂鳴器
11.診\斷功能
註：冷氣控制整合在BCM，但不屬於LAN系統
BCM電腦輸入
電腦接收訊號 1.點火開關位置(I,II)或取出鑰匙訊號
2.車速訊號
3.各車門開關訊號
4.引擎蓋開關訊號
5.後行李箱開關訊號 6.雨刷開關噴水訊號
7.雨刷開關間歇訊號
8.雨刷開關間歇調整訊號
9.後檔風玻璃除霧開關訊號
10.診\斷功能
經LAN輸入 1.左/右前門鎖頭鎖住/開鎖/抑制訊號
2.遙控鎖住/開鎖/打開後行李箱訊號
3.各車門電動窗開關訊號
4.各車門中控鎖馬達位置訊號
5.室內中控鎖控制開關訊號
駕駛側車門電腦輸出
經LAN輸出
(送至BCM電腦) 1.車門鎖住/開鎖(喚醒)/抑制訊號
2.室內中控鎖控制開關訊號
3.室內中控馬達位置訊號
4.駕駛側電動窗開關訊號 5.乘客側電動窗開關訊號
6.右後門電動窗開關訊號
7.左後門電動窗開關訊號
電腦輸出控制 1.電動窗馬達
2.中空鎖馬達 3.門檻燈
4.電動窗開關照明燈
駕駛側車門電腦輸入
電腦接收訊號 1.車門鎖頭鎖住/開鎖/抑制訊號
2.乘客門電動窗開關訊號 3.乘客門中控鎖馬達位置訊號
4.大燈開關I段(小燈)
經LAN輸入
(BCM電腦送出) 1.駕駛側車門電動窗控制訊號
2.駕駛側中控馬達控制訊號
3.駕駛側門檻燈控制訊號
4.睡眠訊號
5.喚醒訊號
右後門車門電腦輸出
經LAN輸出(送至BCM電腦) 1.右後門電動窗開關訊號
2.右後門中控鎖位置訊號
電腦輸出控制 3.電動窗馬達
4.中控鎖馬達
5.電動窗開關照明燈
右後門車門電腦輸入
電腦接收訊號 右後門電動窗開關訊號 右後門中控鎖位置訊號
經LAN輸入(由BCM電腦輸出) 右後門電動窗控制訊號
右後門中控馬達控制訊號
喚醒訊號 電動窗開關照明燈控制訊號
睡眠訊號
左後門車門電腦輸出
經LAN輸出(送至BCM電腦) 左後門電動窗開關訊號
左後門中控鎖位置訊號
電腦輸出控制 電動窗馬達
中控鎖馬達
電動窗開關照明燈
左後門車門電腦輸入
電腦接收訊號 左後門電動窗開關訊號
左後門中控鎖馬達位置訊號
經LAN輸入
(由BCM電腦輸出) 左後門電動窗控制訊號
左後門中控馬達控制訊號
電動窗開關照明燈控制訊號
睡眠訊號
喚醒訊號
乘客側門車門電腦輸出
經LAN輸出(送至BCM電腦) 車門鎖住/開鎖(喚醒)/抑制訊號
乘客門電動窗開關訊號
乘客門中控馬達位置訊號
電腦輸出控制 電動窗馬達
中空鎖馬達
門檻燈
電動窗開關照明燈
乘客側門車門電腦輸入
電腦接收訊號 車門鎖住/開鎖(喚醒)/抑制訊號
乘客門電動窗開關訊號
乘客門中控馬達位置訊號
大燈開關I段(小燈)
經LAN輸入(由BCM
電腦輸出) 乘客門電動窗控制訊號
乘客門中控制馬達控制訊號
乘客門門檻燈控制訊號
睡眠訊號
喚醒訊號

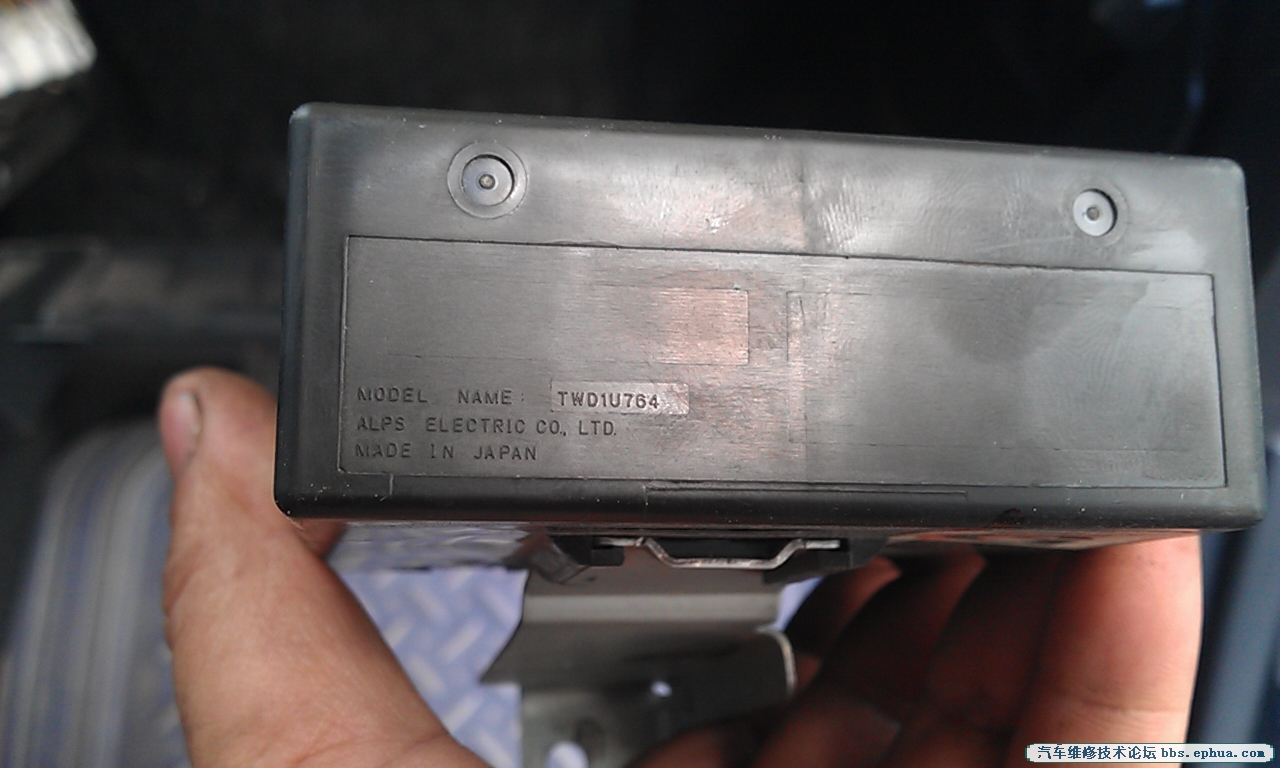

遙控控制電腦輸出
經LAN輸出
(送至BCM電腦) 遙控中控鎖住/開鎖(喚醒)/打開後行李箱訊號
電腦輸出控制 後行李箱電磁閥
遙控控制電腦輸入
電腦接收訊號 遙控中控鎖住開鎖/打開後行李箱訊號
經LAN輸入
(由BCM電腦輸出) 後行李箱打開訊號
睡眠訊號
喚醒訊號
|
|
