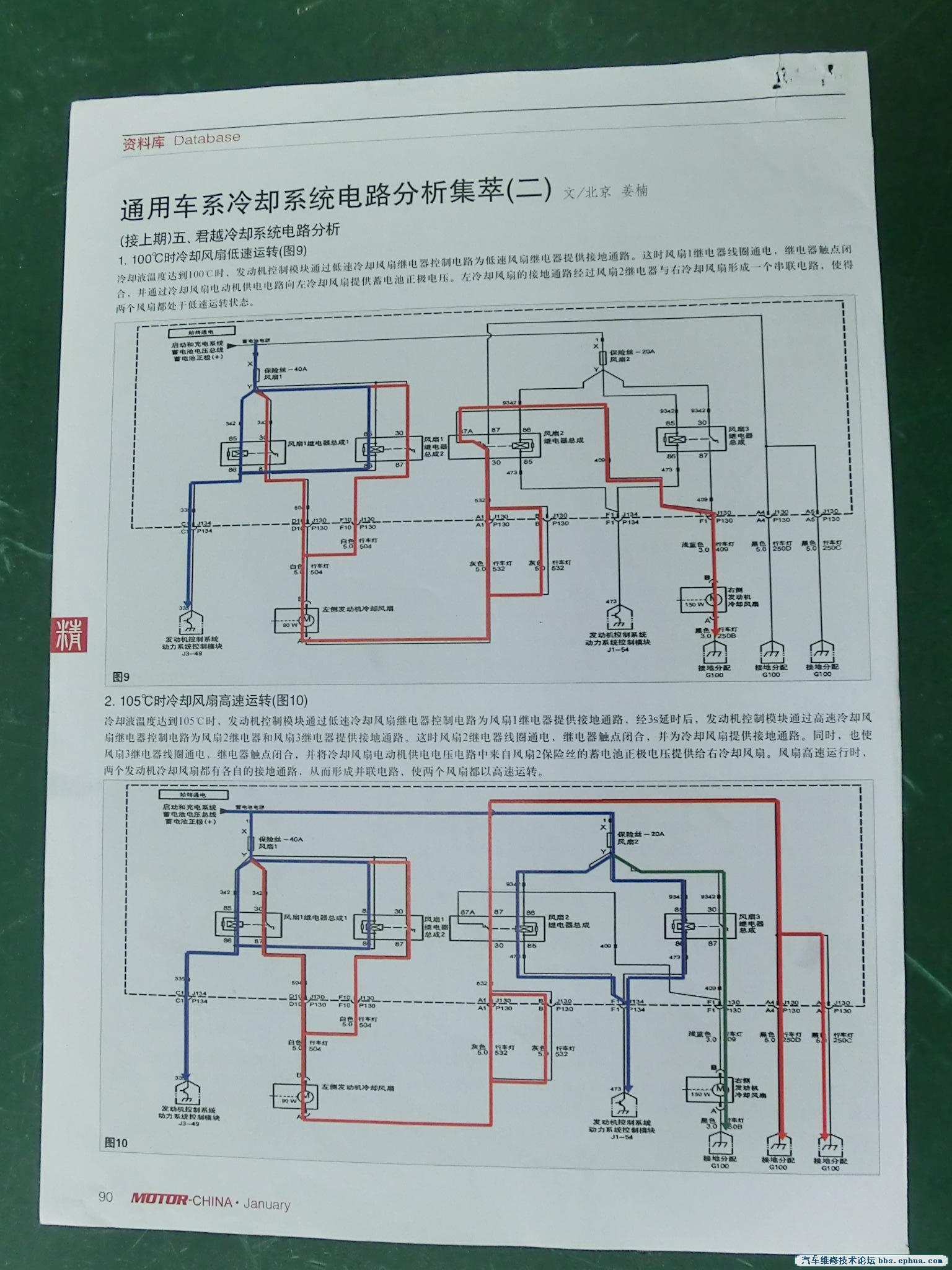

别克君威轿车冷却风扇控制电路

山东汽修人

302 主题	978 回帖	6519 积分

积分: 6519

发消息

发表于 2012-9-14 21:57:00 | 显示全部楼层 |阅读模式

回复

使用道具举报

7 主题	121 回帖	1075 积分

积分: 1075

发消息

发表于 2012-9-14 23:26:51 | 显示全部楼层

大哥。可以放大来看吗

回复支持反对

使用道具举报

9533 主题	2219 回帖	938万积分

风之龙

Rank: 9 Rank: 9 Rank: 9

积分: 9381032

发消息

发表于 2012-9-15 08:27:39 | 显示全部楼层

多谢楼主分享,楼上的朋友,图片是可以放大看的,你只要双击图片就看到了.

命运把握在我手,命运由我去创造. 看帖回贴是一种美德!

回复支持反对

使用道具举报

8 主题	369 回帖	0 积分

积分: 0

发消息

发表于 2012-9-15 11:53:29 | 显示全部楼层

回复支持反对

使用道具举报

7 主题	310 回帖	0 积分

积分: 0

发消息

发表于 2012-9-15 12:29:56 | 显示全部楼层

真不错，哪里找的

回复支持反对

使用道具举报

7 主题	310 回帖	0 积分

积分: 0

发消息

发表于 2012-9-15 12:30:40 | 显示全部楼层

能再多发点吗

回复支持反对

使用道具举报

12 主题	435 回帖	1万积分

积分: 11212

发消息

发表于 2012-9-15 12:31:11 | 显示全部楼层

可调速冷却风扇有单继电器+电阻控制，三继电器串并联换接控制，四继电器串并联换接控制，开关功率元件的脉宽调制控制各位还有举例说明的请传上

回复支持反对

使用道具举报
