2010款雷诺科雷傲车无法提速

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2012-10-8 20:08:28 | 显示全部楼层 |阅读模式
故障现象
一辆2010款雷诺科雷傲四轮驱动车,行驶里程约为9.3万km。该车因发动机故障灯及ESP故障灯异常点亮而进厂维修。另据驾驶人反映,车辆在发生故障后无法提速。
故障诊断
接车后,试车验证故障,发现发动机故障灯和ESP故障灯均常亮,且无论怎样踩加速踏板,发动机转速始终为1700r/min左右,发动机ECU进入失效模式。

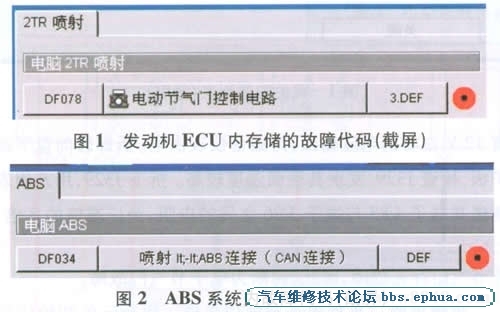

连接CLIP检测仪,读取故障代码:发动机ECU内存储的故障代码为“DF078”(图1),含义为电子节气门控制电路故障;ABS内存储的故障代码为“DF034”(图2),含义为发动机ECU至ESP连接故障。
根据上述检测结果,初步判断可能造成故障的原因为ESP故障、电子节气门故障、发动机ECU故障、加速踏板位置传感器故障,以及相关线路和连接器故障。



根据以往对类似故障车的维修经验,首先检查ESP、节气门及发动机ECU等元件的连接器,将各连接器处理并插接牢固后,接通点火开关至ON位置,连接CLIP,清除故障代码,故障代码都可以清除;起动发动机,故障代码再次出现。维修人员反复试了几次均是如此,因此可以基本排除相关连接器接触不良及线路存在故障的可能性。
结合故障现象分析故障代码,可知DF078为主要故障,而DF034只是衍生出来的故障,因为如果发动机ECU与ESP之间存在连接故障,那么在接通点火开关至ON位置时,CLIP就应该能检测到此故障,而不是在起动发动机后才出现故障。因此,判断DF078才是主要故障。于是把排查重点放在了电子节气门控制系统。

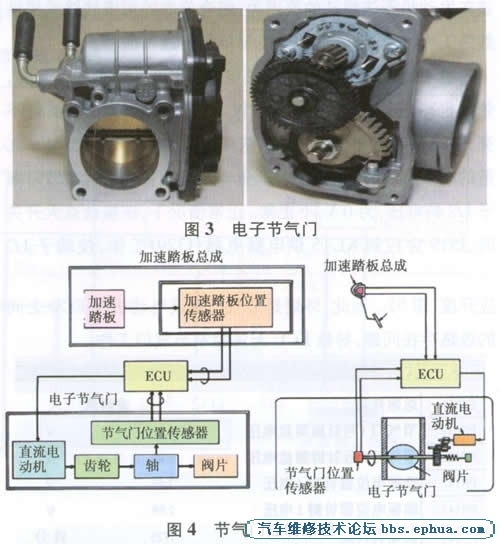

节气门总成(图3)由直流电动机、节气门位置传感器等组成,节气门由直流电动机驱动,发动机ECU通过转换电源极性控制节气门开启或关闭。发动机ECU首先根据加速踏板位置传感器的信号判断加速踏板位置,从而分析驾驶人的驾驶意图,然后根据驾驶人的需求控制节气门开启或关闭;节气门位置传感器将实际节气门开度反馈给发动机ECU,再由发动机ECU对该值进行修正(图4)。

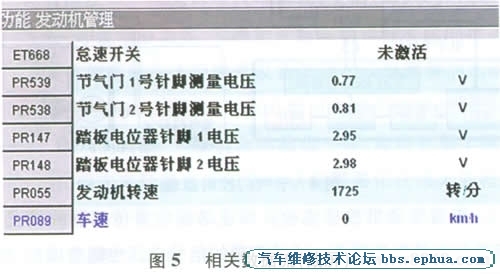

查看发动机数据流检查加速踏板位置传感器的情况,随着加速踏板的踩下,该传感器的信号电压也随着增加,松开加速踏板信号电压逐渐减小,说明加速踏板位置传感器正常,但在起动状态下无论加速踏板在什么位置,节气门位置传感器的信号电压均基本无变化,也就是说发动机ECU在接收到加速踏板位置信号后无法控制节气门达到正常的相应开度(图5)。因此,怀疑是节气门直流电动机与ECU之间的线路存在问题,导致ECU无法控制节气门工作。
检查节气门直流电动机到发动机ECU之间的线路,并未发现短路或断路故障。分析可知,故障是由发动机ECU无法根据加速踏板位置传感器的信号对节气门位置进行控制造成的,而发动机ECU与节气门之间的线路均正常,说明电子节气门存在故障,因此,判断为电子节气门故障。
故障排除
更换电子节气门总成,执行元件初始化程序,并清除故障代码后试车,车辆恢复正常,至此故障排除。
故障总结
此故障为电子节气门内部故障,发动机ECU检测到异常后即进入失效保护模式,把节气门开度控制在了约5.06°,同时点亮发动机故障灯;发动机ECU检测到节气门电路故障后,通过网络把信号传递给ESP,ESP检测到怠速状态下不正常的节气门开度后便点亮ESP故障灯;由于节气门开度固定,因此车辆无法提速。
该故障点亮多个故障灯并记忆了2个故障代码,排除此类故障应结合故障现象,正确定位故障点,分析系统工作原理,才能少走弯路,在较短的时间内排除故障。
