科鲁兹遥控失效后门玻璃同时升降（求精，精

657615459 · 发表于 2012-10-23 15:16:43

科鲁兹遥控失效后门玻璃同时升降

故障描述：
后室内顶灯长亮
遥控器无反应
右后门玻璃开关失效
左前门之右后开关失效
左前门之左后开关同时同步操控两后门玻璃升降
GDS无法驱动右后门玻璃升降
GDS驱动左后门玻璃时,两后门玻璃同时升降
诊断过程：

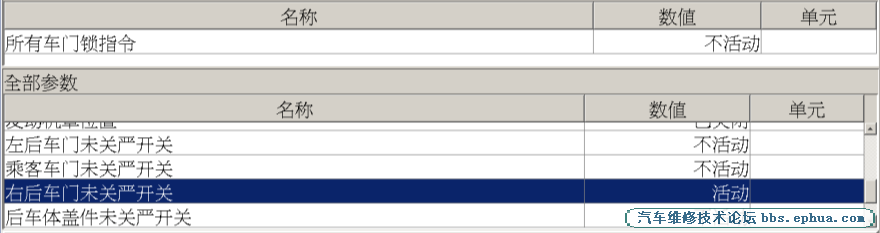

使用GDS读取数据：右后门关闭后显示“活动”：

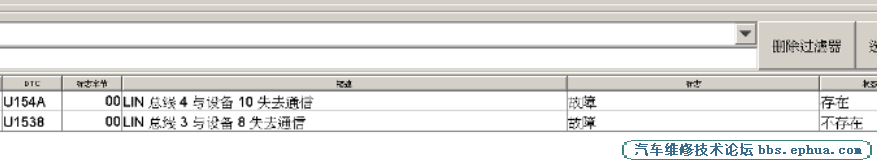

使用GDS检测DTC：
1.U154A（LIN总线4与设备10失去通信），存在
2.U1538（LIN总线3与设备8失去通信），不存在

处理过程： 1.处理右后门锁插接头/左前门开关插头，故障消失，出厂又出现故障；
2.重复第一次工作，增加处理右B柱插头/BCM插头/左A柱插头，测量元件到BCM线路正常，维修站停留一天，取车后路上又出现同样故障；
3.发现任意断电，故障就消失，互换BCM故障消失，再换回来，也正常，尝试升级BCM；
4.20天左右返回我站，故障依旧，断电瓶一分钟，故障排除；
5.拆卸座椅/地板装饰/立柱装饰/门装饰,从BCM到门开关/门锁检查每一条线是否有磨损,希望发现有线路磨损，结果一无所获;
6.又从零开始,怀疑元件有故障,在对右后门玻璃开关操作20次以后,终于出现了不工作;
7.再次验证，10次内又出现了故障，确认玻璃升降开关有问题；8.反复开关右后门，顶灯点亮了，门锁也有故障。 BCM监测到断路

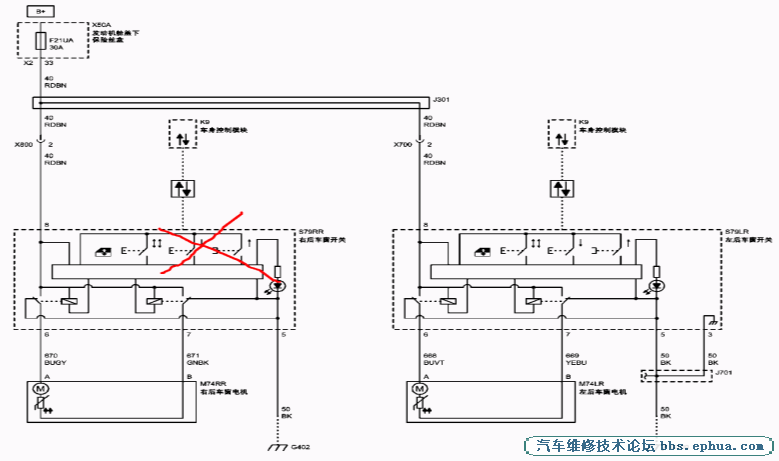

右后玻璃开关失效，左后同时控制后门玻璃：

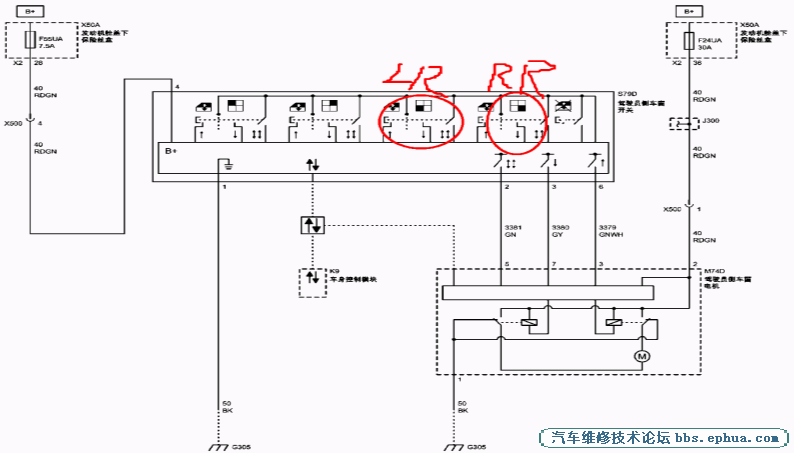

LR同时控制后门玻璃升降，RR不工作：

仪表中控开关能正常操控全车门锁：

原因分析：
   1.当右后门玻璃升降开关故障时，其通过LIN与BCM通讯，并启用左后开关操控，使右后门玻璃能继续升降。

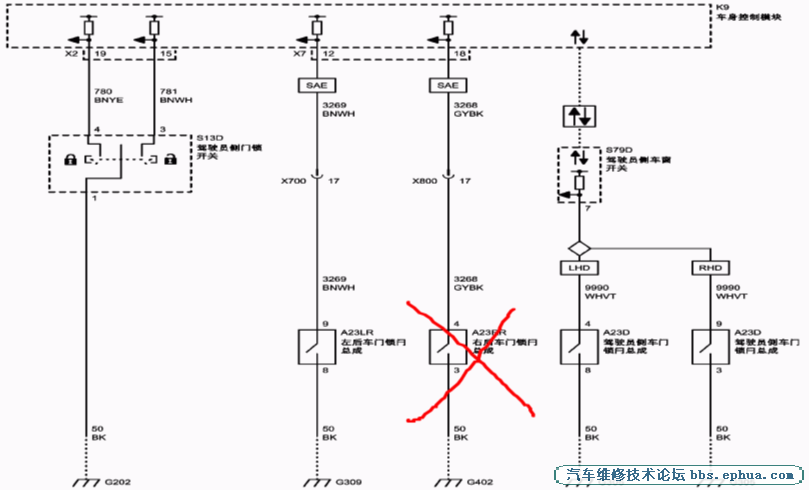

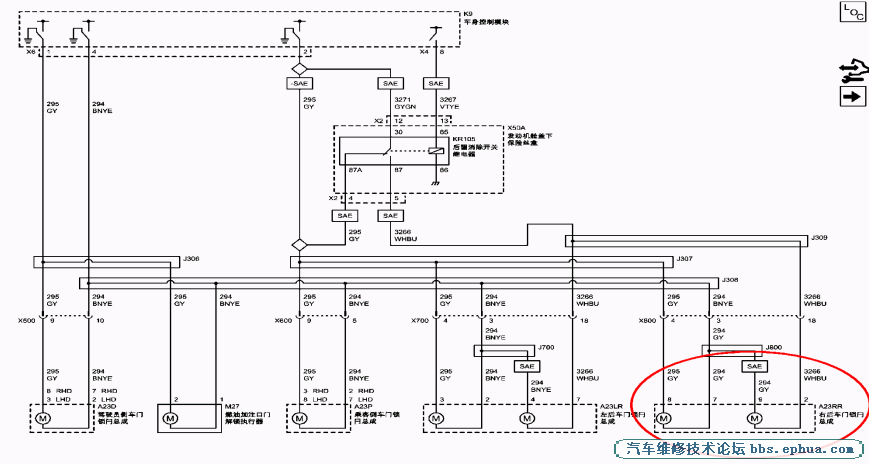

   2.当无法通过右后门锁闩状态判断其是否关闭的时候，BCM禁用遥控器，“强迫”用户手动关闭车门。

解决方案：
   1.更换右后门玻璃开关
   2.更换右后门锁
