大众捷达发动机大修后难起动

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2012-10-27 10:07:34 | 显示全部楼层 |阅读模式
一辆行驶里程超200000KM的大众捷达王5V 轿车。该车因发动机烧机油进厂大修,维修后发动机就很难起动,但发动机故障指示灯不亮

发动机起动难,说明发动机电路、油路、气路和机械装配基本正常;发动机故障指示灯不亮,说明发动机控制单元(ECU)没有故障代码存储,即各主要传感器、执行器和 ECU 工作基本正常。询问修理工,得知各项测试参数基本正常(跳火测试正常,各缸缸压接近0.9MPa,燃油压力约 270kPa,点火提前角为 10°左右),由此可见,发动机的基本工作条件已经具备。

根据以往的维修经验,捷达 5 气门发动机的配气正时安装错误时,会出现发动机起动困难的现象。但检查配气正时一般需要拆解发动机,工效较低。

对于现代电控汽车而言,发动机ECU是利用曲轴位置传感器、凸轮轴位置传感器等来检测曲轴和凸轮轴的位置,以确定正确的喷油时刻和点火时刻,那么曲轴位置传感器、凸轮轴位置传感器信号不准,也会导致发动机ECU监测的配气正时(相位)不正确,从而引起发动机运行故障。

电控发动机的曲轴位置传感器和凸轮轴位置传感器都是通过正时皮带或链条连接的,曲轴位置传感器和凸轮轴位置传感器信号具有严格的相位关系。据此可知,通过检测曲轴位置传感器和凸轮轴位置传感器的信号波形,在不拆解发动机的情况下就可以准确判断配气正时是否正确。

金德K60 是一种集故障诊断和汽车专用示波器为一体的手持式多功能诊断仪,具有 2 路示波器功能,采样速度最大可达20MHz,而且能够记录、存储波形,非常适合进行汽车波形的检测分析。用金德 K60 进行曲轴位置传感器和凸轮轴位置传感器信号测试的步骤如下:

①将曲轴位置传感器和凸轮轴位置传感器信号分别输入到金德K60 CH1CH2 通道。
②在初始界面上选择通用示波器,在通用示波器界面选择手动,通道选择 CH1 CH2
③分别调整“位置”参数,使 CH1 CH2 的位置处于屏幕上下方向的中间位置。

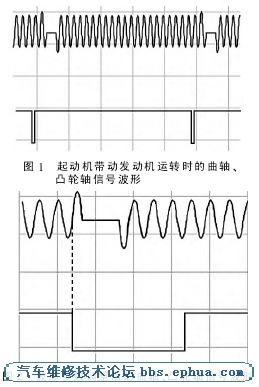

④打开点火开关,利用起动机带动发动机运转 10s 左右,分别调整示波器的“时间”和“电压”参数,使曲轴位置传感器的波形基本可以看清楚(如图 1 所示),然后保存波形,关闭点火开关(此步骤需要反复多次)。 201210268241087303.jpg
⑤对保存的波形的“时间”和“电压”参数进行进一步调整,得到如图2 所示的波形。
⑥波形分析:图 3 是正常状态时的曲轴信号波形和凸轮轴信号波形,从图3可见,正常状态时在凸轮轴信号的下降沿(虚线)后将会出现2 个曲轴(信号齿)信号波形,然后接着出现曲轴1缸上止点(2个缺齿)信号。从图2 可见,在凸轮轴信号的下降沿后只出现了1个曲轴信号波形,然后接着出现曲轴 1 缸上止点信号,这表明凸轮轴或曲轴的正时安装位置有误。
故障处理:先检查曲轴正时同步带的安装情况,经检查安装正确。解体发动机,检查凸轮轴正时链的安装情况,发现 2 个标记之间有 15 个链辊。查阅维修手册,正常情况应为 16个链辊。将 2 个标记之间调整为 16个链辊,装复后试车,发动机恢复正常。

故障总结:现代电控汽车是机电一体化的产品,通过传感器、执行器波形的检测,可以准确判断故障,是一种重要的辅助手段,具有工作效率高、劳动强度小、节约工时等特点,特别是在对曲轴正时和凸轮轴正时进行检查时,具有极高的效率。
命运把握在我手,命运由我去创造. 看帖回贴 是一种美德!
回复

使用道具 举报

5

主题

72

回帖

0

积分

侠客

积分
0

社区居民

QQ
发表于 2012-10-27 10:38:22 | 显示全部楼层
16键啊16键,把这个装错,真是严重的失误
回复 支持 反对

使用道具 举报

9

主题

54

回帖

0

积分

普通会员

积分
0

社区居民

发表于 2012-10-27 11:21:09 | 显示全部楼层
谁有 花冠 发动机  联系我 qq446885330
回复 支持 反对

使用道具 举报

0

主题

18

回帖

0

积分

新手上路

积分
0

社区居民

发表于 2012-10-27 14:24:36 | 显示全部楼层
是在教你更好的利用示波器
回复 支持 反对

使用道具 举报

14

主题

572

回帖

2318

积分

精灵王

积分
2318

社区居民杰出贡献奖热爱本论坛奖最爱沙发

发表于 2012-10-27 16:12:18 | 显示全部楼层
没示波器 蛋疼
回复 支持 反对

使用道具 举报

7

主题

412

回帖

890

积分

圣骑士

积分
890

社区居民

QQ
发表于 2012-10-27 22:01:37 | 显示全部楼层

回复 支持 反对

使用道具 举报

8

主题

369

回帖

0

积分

圣骑士

积分
0

社区居民

发表于 2012-10-28 16:57:55 | 显示全部楼层
回复 支持 反对

使用道具 举报

35

主题

65

回帖

504

积分

骑士

积分
504

社区居民

QQ
发表于 2012-10-28 17:38:47 | 显示全部楼层
示波啊示波,好像不少钱啊,很多修理厂不配备,大多是431.。。
