桑塔纳3000遥控失效分析

chenyuyuan · 发表于 2012-11-18 22:59:43

桑塔纳3000
症状：遥控器可以正常闭锁，但是解锁时只能开启驾驶侧门锁。
分析：1.因遥控系统有问题，首先检查遥控。此车为加装的铁将军防盗器，未发现异常。

2.此车为单线串联负触发，当中控锁信号线搭铁时，所有门锁解锁，当信号线断开时，所有门闭锁。
3.继续查找，验证驾驶员侧门锁开关时，发现当按下&拔出门锁挺杆时，只有驾驶员侧门闭&开锁。验证副驾驶员侧门锁开关时，发现当按下&拔出门锁挺杆时，
所有车门可以正常门闭&开锁。估计驾驶侧门锁锁芯开关损坏，更换后，遥控可以正常开闭锁，驾驶员侧门锁按钮也可以正常工作。

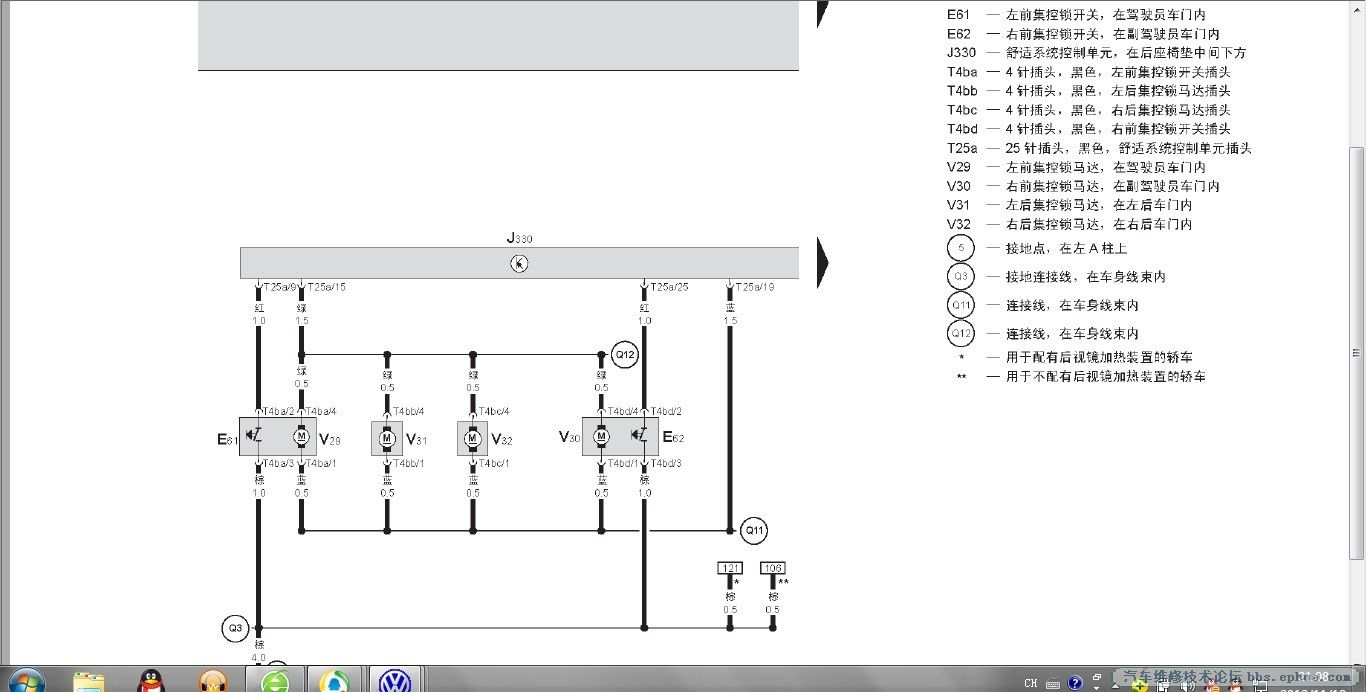

深入研究：查看电路图，E61即为锁芯开关，T25a/9为触发信号线，分解坏的闭锁器，发现锁芯开关常开，即表示为门锁一直为闭锁状态。
按照电路图，此锁芯开关损坏，保持状态一直为开，按下&拔出驾驶员侧门锁挺杆时，锁芯开关损坏，接受不到触发信号（T25a/9无触发信号），所以门锁不会动作，
但是，遥控应该此时也是无法正常开闭锁，为啥遥控器可以正常闭锁，但是解锁时只能开启驾驶侧门锁？E61锁芯开关具体左右呢。想不通呢，求大师详解！！！谢谢。

chenyuyuan · 发表于 2012-11-18 23:00:43

增加图片

chao1071 · 发表于 2012-11-18 23:53:37

感觉四个门锁是并联关系应该按遥控解锁4个都会开，具体为什么只开一个真的想不懂，请求高人解答！谢谢！

车之初 · 发表于 2012-11-19 21:42:17

后装的铁将军和原车的控制原理不太一样，
驾驶员侧门锁按下&拔出门锁挺杆时，只有驾驶员侧门闭&开锁，是铁将军起作用；副驾驶员侧门锁按下&拔出门锁挺杆时，所有车门可以正常门闭&开锁是原车中控起作用
