求丰田佳美的点火系统电路图

510644540 · 发表于 2012-11-26 22:38:35

求丰田佳美的点火系统电路图

学习修车 · 发表于 2012-11-27 12:55:52

mei zi lao

山东汽修人 · 发表于 2012-11-29 17:18:20

那一年的

是四缸机的还是六缸机啊

山东汽修人 · 发表于 2012-11-29 17:27:31

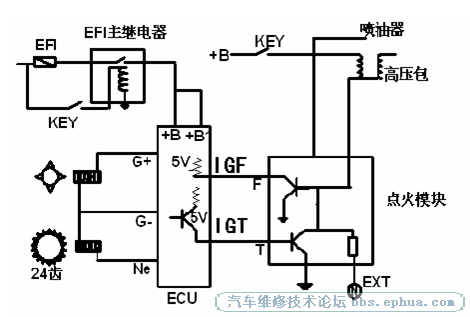

丰田四缸机的（老款）不知和不和你的要求）

山东汽修人 · 发表于 2012-11-29 17:34:45

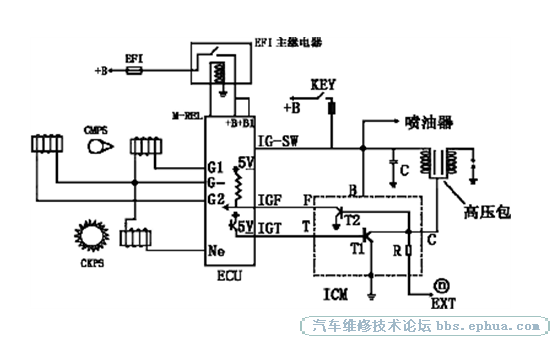

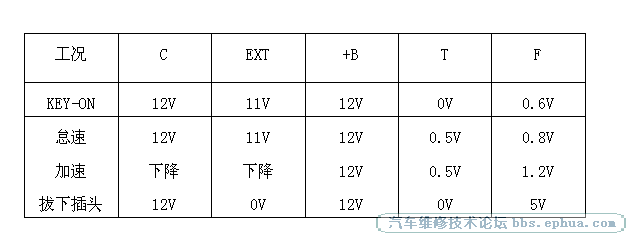

这是六缸机的电路图及数据（数据通用的）

山东汽修人 · 发表于 2012-11-29 17:35:33

510644540 · 发表于 2012-11-29 20:20:47

山东汽修人:那一年的是四缸机的还是六缸机啊
 (2012-11-29 17:18)

94年四缸发动机自动挡的发动机是5S-FE分电器是两个插头点火模块五线C EXT B T F

山东汽修人 · 发表于 2012-11-30 20:32:40

能来张图片看看嘛，C是来自点火线圈负极；EXT是到转速表的；B是电源12V；T是点火信号；F是点火成功反馈信号。

510644540 · 发表于 2012-11-30 23:33:50

山东汽修人:能来张图片看看嘛，C是来自点火线圈负极；EXT是到转速表的；B是电源12V；T是点火信号；F是点火成功反馈信号。 (2012-11-30 20:32)

明天发，分电器有一个四线插头的都去电脑有一插头有一根线和你说C相通，有一条线和B相通（有电12V）

山东汽修人 · 发表于 2012-12-4 17:47:28

四线插头的是凸轮轴位置传感器和曲轴位置传感器；两线的是电源（点火线圈在分电器内）和转速表线。
