发电机坏了

江中维修 · 发表于 2012-12-6 20:29:05

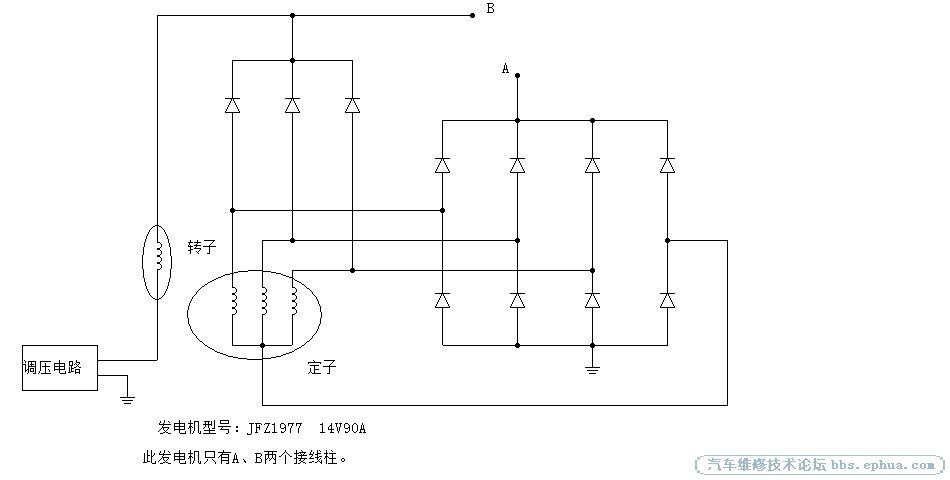

发电机坏了，型号是JFZ1977，此发电机为整体式发电机，调节器电路集成在发电机内部了。这种发电机只有两个接线端子。拆开后测量，一个是接电池、一个接碳刷，请问那位大侠有此发电机内部原理电路图？

新峰汽车电子 · 发表于 2012-12-6 23:04:21

是不发电，还是电压失控？

江中维修 · 发表于 2012-12-7 12:50:22

不能发电。充电指示灯也不亮。本来充电指示灯应该在发电机不充电时点亮，但我把电池的电用光了，指示灯也没提示。现在已经将定子与底壳分开，发现电压调节部分非常难拆。而且没修过这类调节器，请求发个电路图。谢谢

山东汽修人 · 发表于 2012-12-7 22:05:27

不要修了，直接换个调节器吧，这种调节器是集成电路的，一般不发电多数是调节器损坏所致。

江中维修 · 发表于 2012-12-7 22:28:06

我也检查到是调节器坏了。但如何改呢？是11管的发电机。有三个管负责给转子供电。而接地的碳刷不知如何接出来。请教各位大师了。谢谢。

江中维修 · 发表于 2012-12-9 13:03:03

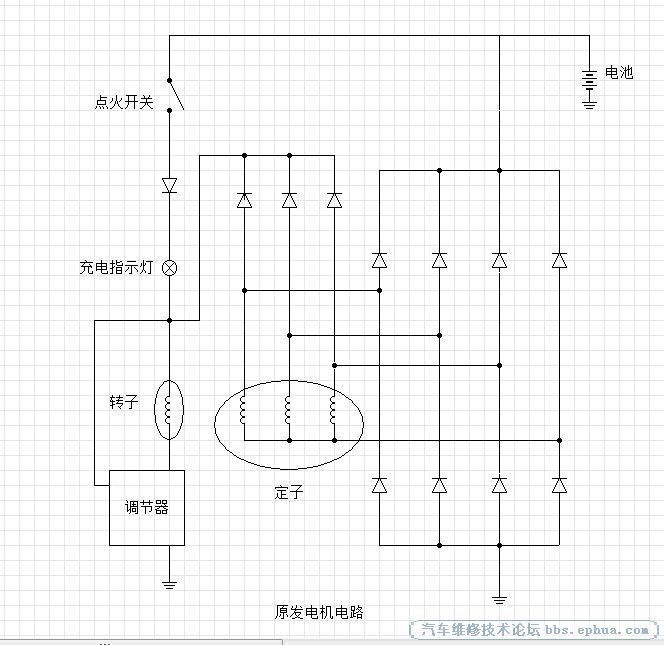

两个碳刷，原来是一个接12V，另一个应该是通过调节器接负极。那么，我是不是可以将通过调节器接负极的那个碳刷直接接负极，然后将另加的调节器的输出端接到原来接12V的接线柱上？要用那一种调节器好？充电指示灯电路要怎样改？请多多指教。谢谢

fbmwbmw · 发表于 2012-12-9 17:03:55

江中维修 · 发表于 2012-12-10 20:28:47

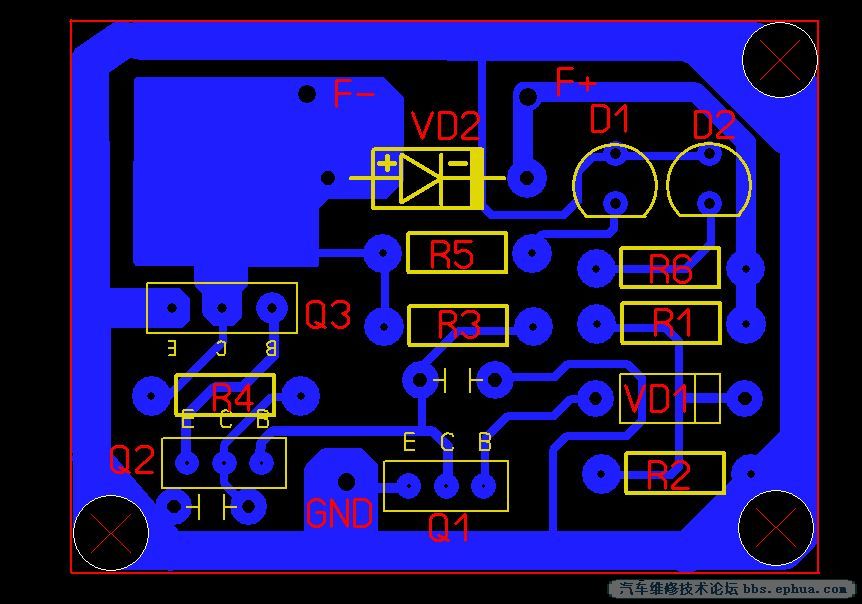

自己做了一个调节电路，不知是否可用。
