别克君越凸轮轴的正时链条校对注意事项

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2012-12-23 10:43:48 | 显示全部楼层 |阅读模式
别克君越更换气缸盖后, 凸轮轴正时链条要重新校对。凸轮轴正时链条校对注意事项如下。
(1)在正时链条上有3个着色的链节 ,其中2个是粉红色的, 1个是蓝色的" 将进气 凸轮 轴执行器安装到凸轮轴上 ,将蓝色链节与进气 凸轮轴调节器上的正时标记对齐。
(2)通过气缸盖的开口处放下正 时链条 ,确保链条绕过气缸体凸台的两侧。
(3)将曲轴链轮安装到曲轴 ,将正时链条绕于曲轴链轮上,并将曲轴链轮上的正时标记与正时链条顺时针方向的第1个粉红色链节对齐,对齐后粉红色链节大约在如时钟指针 5点钟的位置。
(4)将排气凸轮轴调节器安装到凸轮轴上,将最后1个粉红色链节与排气凸轮轴调节器上的正时标记对齐。
(5)检查所有着色的链节是否与正时标记对齐。
(6)将正时链条的张紧器调整回压缩状态后安装,装好后触发张紧器使其张紧正时链条。
(7)用工具扳动曲轴 ,观察在 曲轴转动过程 中有无卡滞,如有卡滞,则需重新检查正时。

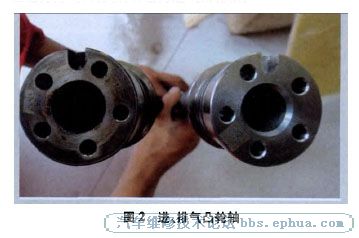

注意:进、排气凸轮轴不可互换 ,不能装错, 2中左边为排气凸轮轴,右边为进气凸轮轴。
命运把握在我手,命运由我去创造. 看帖回贴 是一种美德!
回复

使用道具 举报

50

主题

310

回帖

1603

积分

精灵王

积分
1603

社区居民忠实会员实名认证最爱沙发

QQ
发表于 2012-12-23 11:15:40 | 显示全部楼层

中国的修理工是最伟大的,一把锤 一把扳就可以修遍天下名车!
回复 支持 反对

使用道具 举报

7

主题

144

回帖

0

积分

侠客

积分
0

社区居民实名认证

QQ
发表于 2012-12-23 18:09:47 | 显示全部楼层

回复 支持 反对

使用道具 举报

33

主题

374

回帖

777

积分

圣骑士

积分
777

社区居民

QQ
发表于 2012-12-23 20:51:11 | 显示全部楼层

回复 支持 反对

使用道具 举报

54

主题

1399

回帖

4065

积分

精灵王

积分
4065

社区居民最爱沙发杰出贡献奖热爱本论坛奖论坛建设奖

发表于 2012-12-23 22:51:10 | 显示全部楼层
重点就是两轴别放反了,不然气门全顶了,气门要二百RMB一个吧,
回复 支持 反对

使用道具 举报

15

主题

187

回帖

1390

积分

精灵王

积分
1390

社区居民实名认证

QQ
发表于 2012-12-23 22:55:09 | 显示全部楼层
够贵的……
认真。仔细。再检查
回复 支持 反对

使用道具 举报

0

主题

9

回帖

0

积分

新手上路

积分
0

社区居民

发表于 2012-12-26 20:13:38 | 显示全部楼层
来学习求进步
回复 支持 反对

使用道具 举报

302

主题

978

回帖

6519

积分

风云使者

积分
6519

社区居民忠实会员社区劳模社区明星最爱沙发

QQ
发表于 2012-12-26 22:03:00 | 显示全部楼层

回复 支持 反对

使用道具 举报

2

主题

110

回帖

923

积分

圣骑士

积分
923

社区居民

发表于 2012-12-27 13:05:05 | 显示全部楼层
支持,顶………………………!

内容来自[手机版]
回复 支持 反对

使用道具 举报

0

主题

5

回帖

0

积分

新手上路

积分
0

社区居民

发表于 2013-1-26 13:03:45 | 显示全部楼层
学习学习。很好的文章。。。。。。
