奥迪A4偶发性全车无电

rong · 发表于 2012-12-31 10:58:34

一辆奥迪A4 B6轿车。车主反映：该车经常出现偶发性全车无电的情况故障发生的频率比较高，通常早晨或下雨后容易出现。

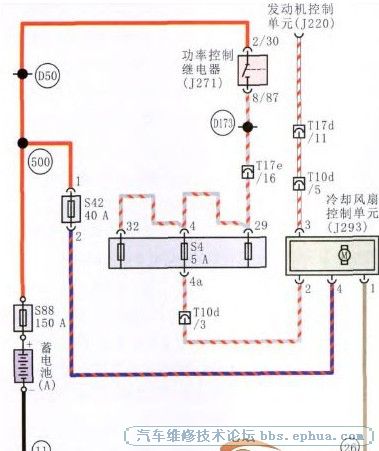

由于连续多日无雨，在洗车房对车辆进行长时间冲洗后进行静电流测试，故障再现时，静电流会达到9A，同时冷却风扇会在点火开关断开后常转（故障方向）。根据电路图（图4）可知．发动机控制单元(J220)接收发动机冷却液温度传感器信号并与冷却风扇控制单元(J293)进行双向通讯，功率控制继电器(J271)为冷却风扇供电并由J293控制冷却风扇的转速。断开点火开关，在冷却风扇常转时检查J293的端子2上的电压有12 V的电压存在．不正常。

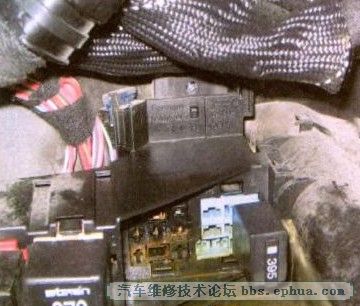

拆卸检查J271加图5和图6所示，发现其有的插槽内有锈蚀痕迹，将1271拔下后发现其端子2和端子5已短路．进一步拆解J271发现其弹簧片已脱开。

更换继电器J271并用除锈剂擦拭其插槽后．故障排除。

我的论坛 · 发表于 2012-12-31 12:34:21

汽车爱改装 · 发表于 2012-12-31 13:35:01

非常感谢您的无私奉献

sunjiwu · 发表于 2012-12-31 14:21:55

谢谢分享你的实例，典型的漏电故障

tairui0707 · 发表于 2012-12-31 14:25:31

很好的经验，谢谢分享汽车控制臂。

爱宁宁 · 发表于 2012-12-31 17:32:31

谢谢分享！！！！！！！！！！！！！

cch364033789 · 发表于 2012-12-31 18:12:25

谢谢分享！！！！！！！！！！！！！

chouxiaoshui · 发表于 2012-12-31 21:17:10

谢谢分享学习了

泪无痕 · 发表于 2012-12-31 22:57:26

谢谢楼主分享，学习了

凌零菱 · 发表于 2013-1-1 13:01:18
