大众帕萨特新领驭混合气过稀

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2013-1-6 18:54:51 | 显示全部楼层 |阅读模式
一辆行驶里程约115000km,搭载了1.8T CED发动机的大众帕萨特新领驭轿车。车主反映:最近一周内该车频繁出现发动机有时怠速抖动,加速发闯的故障,也因此到4S站维修过,但是到4S站时没有上述故障出现,用故障检测仪检测,有关于长期燃油修正混合气过稀的偶发性故障代码,但没能彻底排除。

    接车后起动发动机试车,发动机很容易起动着机,而且发动机怠速运转正常。连接故障检测仪检测,还是存在混合气过稀的故障代码。读取发动机数据流,发动机转速为840 r/min,负荷为20%,氧传感器调节在-10%-10%调节,节气门开度为3%,空气流量为3.1g/s,喷油脉宽为2.0 ms,发动机怠速的数据都很正常。急加速后松开加速踏板时.突然发现发动机工作抖动,怠速变得不再稳定,但是不像缺缸的抖动,很像是进气系统漏气。这时读取发动机数据流,发动机负荷在10%-30%变化,空气流量在2g/s—6g/s变化,节气门开度和喷油脉宽也有很大范围的变化,氧传感器调节达到25%,说明是混合气过稀,氧调节已经到最大值。引起混合气过稀的原因无非就是进气过多或喷油过少,因为带增压器的发动机出现混合气过稀的故障一般是进气系统漏气,所以重点检查进气系统,经过检查,没有发现有漏气之处,各真空管也没有脱落.真空管路上的止回阀也没有损坏,曲轴箱通风系统也不漏气,用化油器清洗剂喷在进气管路和真空管路上,发动机转速没有变化,看来故障并不是进气系统漏气造成的。因为空气流量和节气门开度数值变化较大,但更换空气流量传感器,清洗节气门并重新匹配,故障依旧。

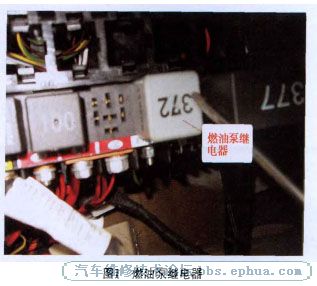

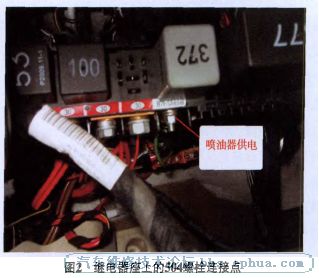

    根据分析的故障原因。不是进气的问题那就是进油的问题。接着测量燃油系统压力,怠速时为340 kPa,拔掉油压调节器上的真空管时为380 kPa,夹住回油管能达到600 kPa,说明燃油压力也没有问题。难道是喷油器堵塞?拆下喷油器用超声波清洗,在喷油器试验台观察,各喷油器喷油很好,喷油量也均正常。用内窥镜观察气门和气缸内的积炭,因为此车高速长途比较多,发现积炭很少。检查喷油器供电熔丝,插接良好,没有虚接的现象。清洁、紧固发动机电控单元和传感器搭铁线后.故障依旧。经过检查.发现该车也没有后加装任何用电器。维修到此时间已经过去了2个多小时,一时没有了方向。难道是喷油器供电不够造成针阀开启不够所致?但用万用表测量喷油器供电电压为12.8 V,正常。起动发动机测量喷油器的供电电压,发现在11.5 V-13.6 V变化,这明显不正常。在蓄电池上直接连一个电源线到喷油器供电线路上,发现发动机突然不再抖动了,观察数据流,氧调节数值及其他信号参数也正常了,看来还是喷油器的供电有问题。根据电路图检查喷油器的供电线路,其供电是由燃油泵继电器(87F,1)供电的,经过继电器座上的504螺栓连接点(2)32号熔丝,再经发动机电控单元防护罩内的4号位橙色10端子导线连接器到喷油器的,拆下发动机电控单元防护罩拔下橙色导线连接器,检查连接器端子,均接触良好。当拆下驾驶人侧仪表台护板,用手晃动继电器座上的504螺栓连接点。发现其连接松动,看来问题就是因此造成的。

    紧固连接松动的继电器座上的504螺栓连接点后试车,发动机怠速稳定,加速良好。上述故障彻底排除。
命运把握在我手,命运由我去创造. 看帖回贴 是一种美德!
回复

使用道具 举报

7

主题

310

回帖

0

积分

骑士

积分
0

社区居民

发表于 2013-1-6 21:30:27 | 显示全部楼层
这种隐性故障判断起来才最麻烦。要考虑的太多。。厉害,思路很清晰
回复 支持 反对

使用道具 举报

8

主题

369

回帖

0

积分

圣骑士

积分
0

社区居民

发表于 2013-1-6 21:34:10 | 显示全部楼层
令人头疼的小问题
回复 支持 反对

使用道具 举报

4

主题

568

回帖

1796

积分

精灵王

积分
1796

社区居民热爱本论坛奖忠实会员杰出贡献奖

发表于 2013-1-7 07:55:43 | 显示全部楼层
好案例!我遇到过几例空档自动加油的故障都是换发动机线束解决的。
回复 支持 反对

使用道具 举报

40

主题

605

回帖

2131

积分

精灵王

积分
2131

社区居民

QQ
发表于 2013-1-7 13:24:55 | 显示全部楼层

回复 支持 反对

使用道具 举报

1

主题

44

回帖

124

积分

侠客

积分
124

社区居民

QQ
发表于 2013-1-7 14:30:25 | 显示全部楼层
太厉害了,怎么想到的呀?
回复 支持 反对

使用道具 举报

3

主题

3

回帖

0

积分

新手上路

积分
0

社区居民

发表于 2013-1-7 20:08:43 | 显示全部楼层
这些问题往往须要脑力啊
回复 支持 反对

使用道具 举报

8

主题

133

回帖

390

积分

骑士

积分
390

社区居民

发表于 2013-1-7 20:38:38 | 显示全部楼层
比较难处理的毛病
回复 支持 反对

使用道具 举报

6

主题

310

回帖

757

积分

圣骑士

积分
757

社区居民杰出贡献奖热爱本论坛奖

QQ
发表于 2013-1-7 21:45:07 | 显示全部楼层
的确分析很对,太有才了。
回复 支持 反对

使用道具 举报

0

主题

5

回帖

0

积分

新手上路

积分
0

社区居民

QQ
发表于 2013-1-12 18:58:47 | 显示全部楼层
忒有才了   大师啊
回复 支持 反对

使用道具 举报
