本田思域正时链条的记号校对方法

[复制链接]

302

主题

978

回帖

6519

积分

风云使者

积分
6519

社区居民忠实会员社区劳模社区明星最爱沙发

QQ
发表于 2013-1-10 12:33:13 | 显示全部楼层 |阅读模式
校对步聚:

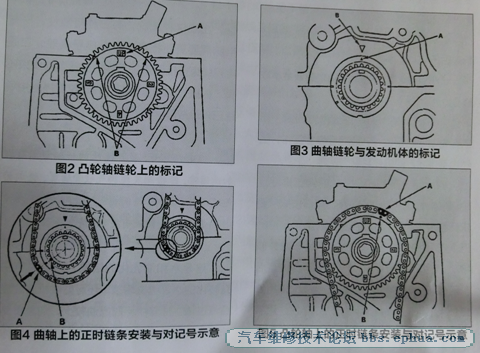

第一步:将1缸置于上止点,凸轮轴链轮上有一个(向上的标记(图2中的A),应位于顶部,冲印的标记(B) 应与缸盖的顶部边缘对齐(见图2)。
第二步:将曲轴链轮上的标记(A)与发动机机体上的指示标记(B)对齐(见图3)。
第三步:将正时链条安装在曲轴链轮上,使彩色链节(A)与曲轴链轮上的标记(B)对齐(见图4)。
第四步:将正时链条安装到凸轮轴上使彩色链节(A)与凸轮轴上的标记(B)对齐(见图5)。
