大众迈腾轿车驻车系统故障

rong · 发表于 2013-2-26 07:31:43

一辆行驶里程约6万km 的2010年大众迈腾1.8TSi轿车。车主反映：该车驻车制动指示灯闪烁。

接车后：维修人员检测驻车制动控制单元，发现故障码02434—控制单元左侧通道电源缺失。检查相关熔丝，发现已熔断。测量熔丝输出端对搭铁的电阻，发现为短路状态。

驻车制动控制单元控制着2个驻车制动伺服电机，所以该控制单元需要有大功率电源来支撑。实际上该控制单元由2个熔丝来为其供电，它们分别是SD30和SD310熔断的熔丝为SD30，它连接在驻车制动控制单元控制的T30/13脚。

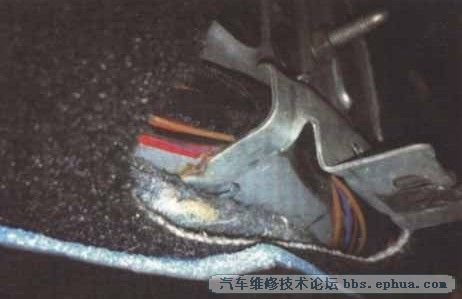

断开驻车制动控制单元插接器，测量线束侧T30/13脚对搭铁的电阻，发现为短路。由此可见，短路点位于熔丝SD30输出端到丁30/13之间的线路中。拆卸中央扶手箱检查，发现驻车制动控制单元的电源线与车身短路（图4）。

大众迈腾

大头 · 发表于 2013-2-26 08:10:59

谢谢您的分享！简细.精彩！

wgh100 · 发表于 2013-2-26 08:41:20

谢谢分享，辛苦了。

@honda@ · 发表于 2013-2-26 08:56:50

是不是给老鼠咬了？

永诚汽车修理 · 发表于 2013-2-26 10:00:55

嗯。嗯简单明了，易懂！

《忘忧草》 · 发表于 2013-2-26 20:25:01

阿科1汽修 · 发表于 2013-2-27 09:11:48

学习……有资料查询就是快.

鬼哭狼嚎417朕 · 发表于 2013-2-27 12:48:12

资料，决定了成败。当然前提是个人素质高。

xuzhong888 · 发表于 2013-2-27 14:57:26

小问题难倒人，谢谢你的经验
