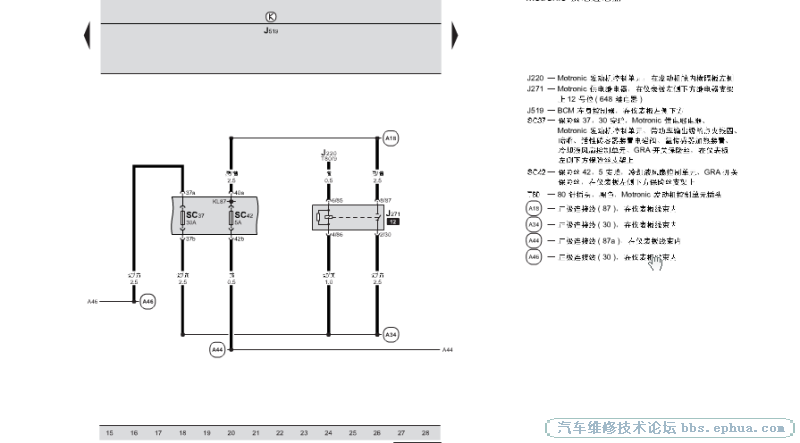

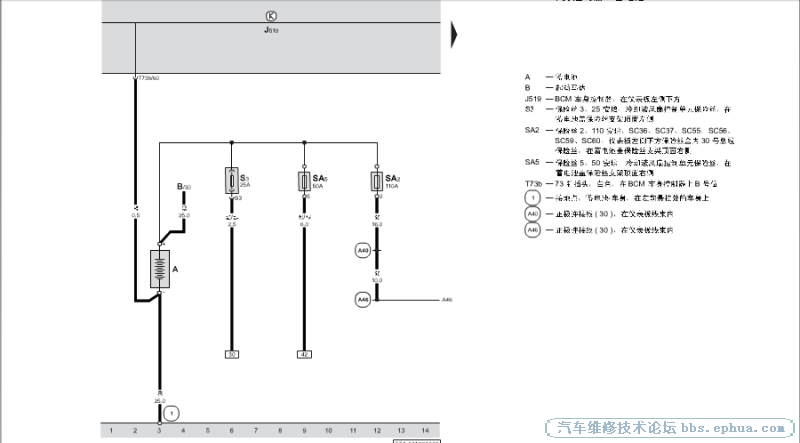

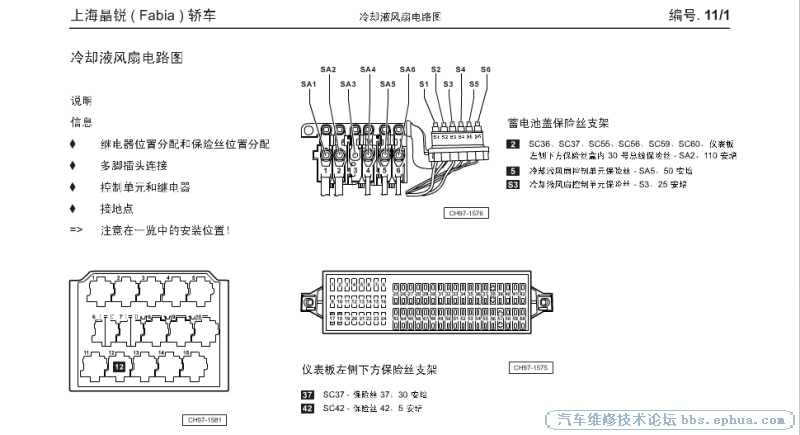

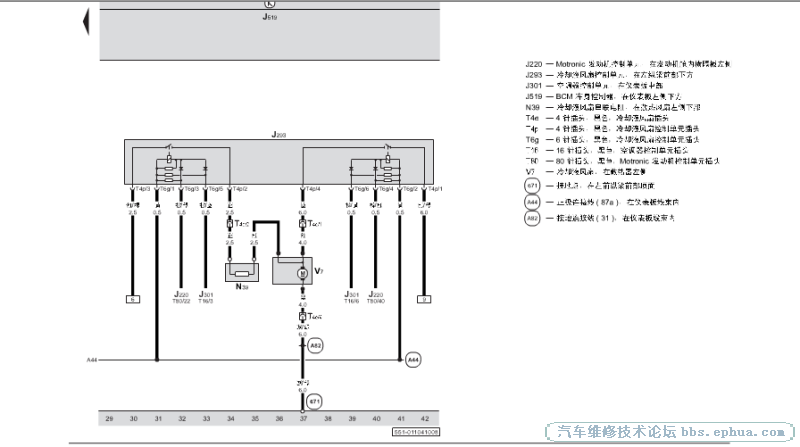

上海斯柯达晶锐1.4发动机冷却系统电路图

130 主题	13 回帖	967 积分

积分: 967

发消息

发表于 2013-2-26 19:16:50 | 显示全部楼层 |阅读模式

psb (1).png

psb (2).png

psb (3).png

╰☆╮沴厝哯茬妑楃沬唻╰☆╮
