汽车电脑板点火驱动电路维修

内容简介：当发动机没有高压电，而点火线圈、电脑供电和主要的传感器（发动机转速、曲轴位置、凸轮轴位置传感器）信号正常时，很有可能是电脑板内的点火线圈驱动电路出现了故障！1　汽车电脑板点火驱动电路图

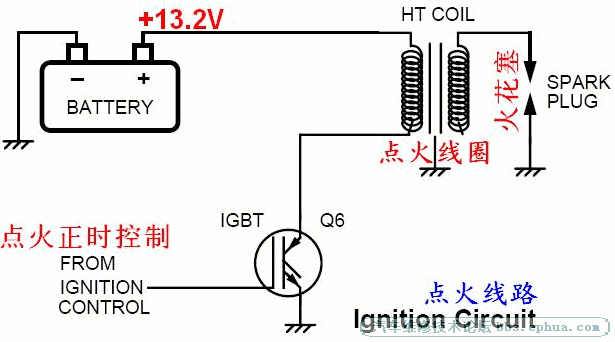

汽车电脑点火线圈驱动电路图

　　电脑依据发动机转速、曲轴位置、凸轮轴位置、水温、爆震传感器等信号控制点火正时，通过IGBT或大功率达林顿晶体管控制点火线圈的初级线圈。

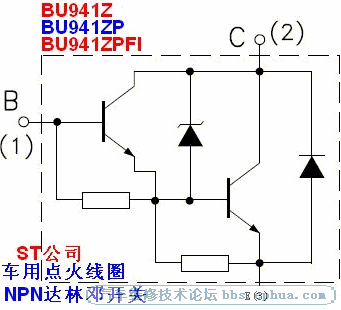

达林顿晶体管内部原理图

　　达林顿晶体管由两个三极管实现电流放大。从上图可以看出，B极由电脑的点火正时信号（高电平触发）；C极用于连接点火线圈的初级线圈的负极；E极用于搭铁。当B极输入高电平时，达林顿管导通，初级线圈通电；当B极输入低电平时，达林顿管截止，初级线圈断电，在点火线圈次级产生高压电。

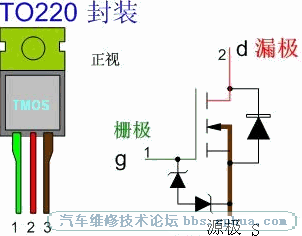

　　当电脑板内的达林顿管损坏时可以用IGBT（场效应管）代替。
