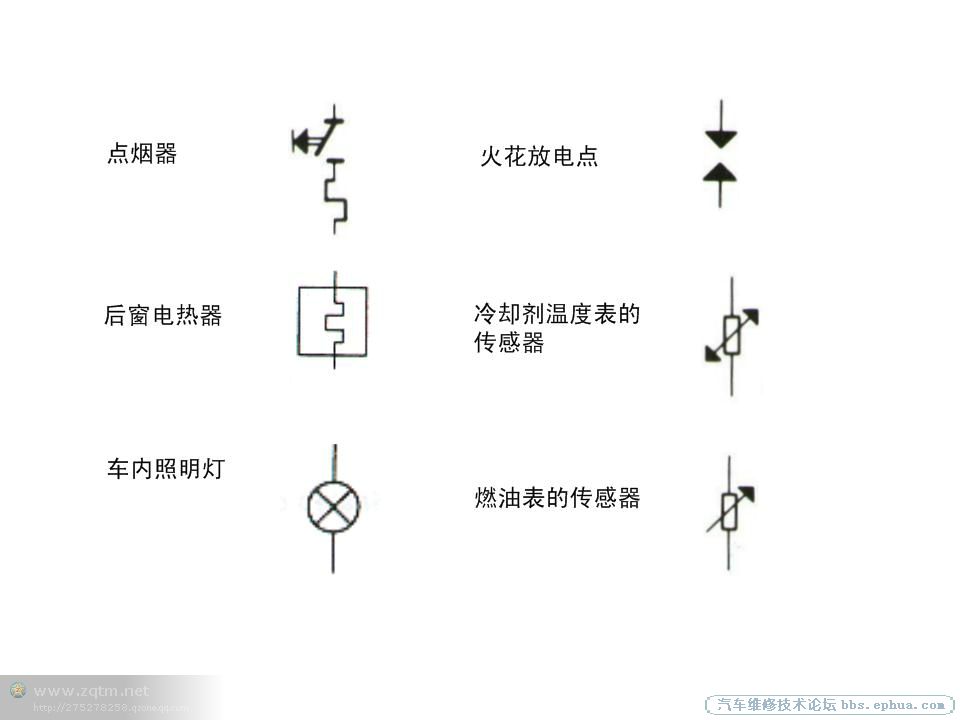

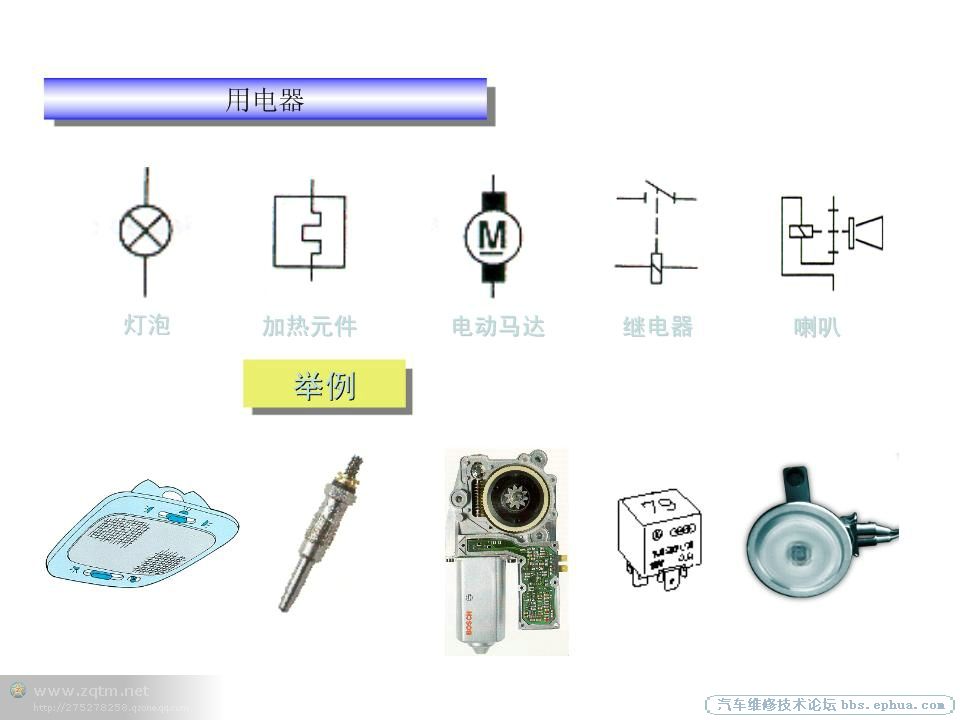

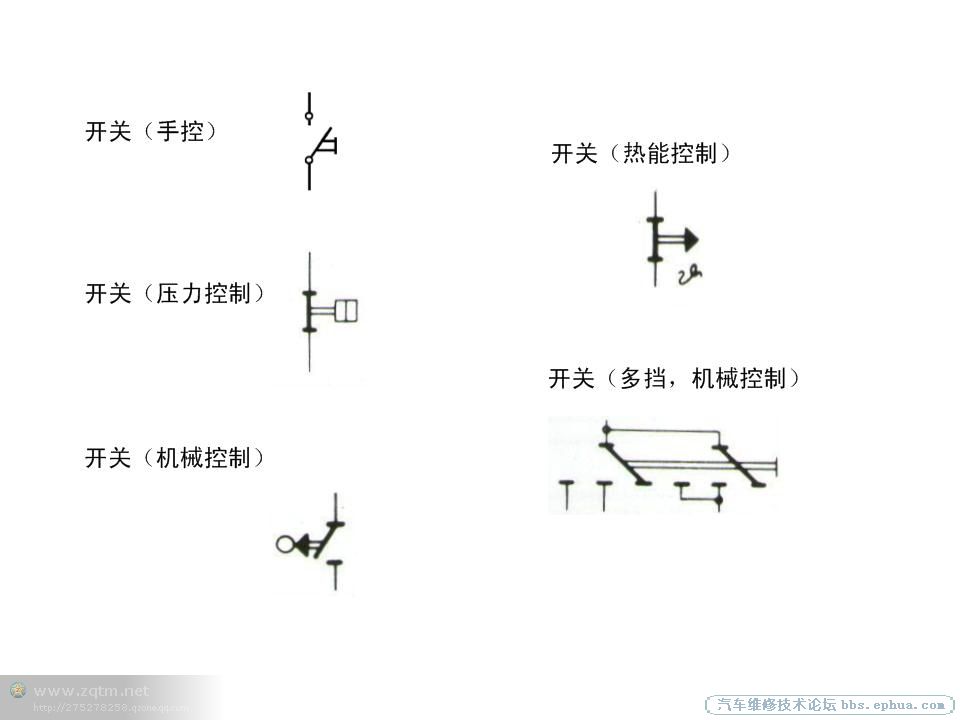

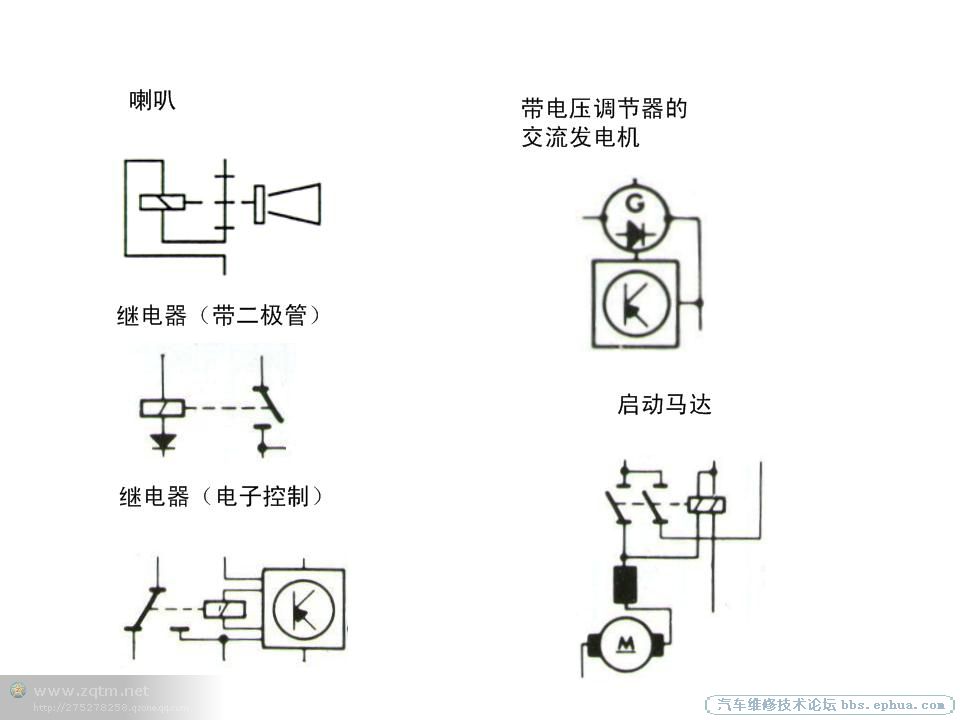

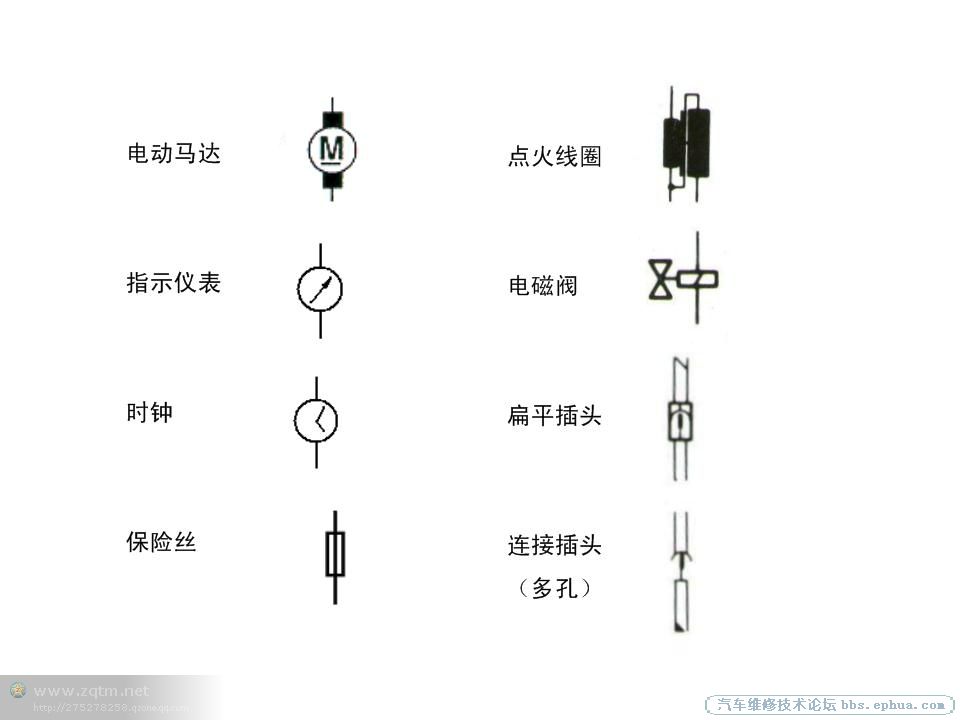

电路图识读方法 2

130 主题	13 回帖	967 积分

积分: 967

发消息

发表于 2013-2-28 19:37:58 | 显示全部楼层 |阅读模式

psb (5).jpg

psb (6).jpg

psb (7).jpg

psb (8).jpg

psb (9).jpg

╰☆╮沴厝哯茬妑楃沬唻╰☆╮
