电路图识读方法 3

130 主题	13 回帖	967 积分

积分: 967

发消息

发表于 2013-2-28 19:38:57 | 显示全部楼层 |阅读模式

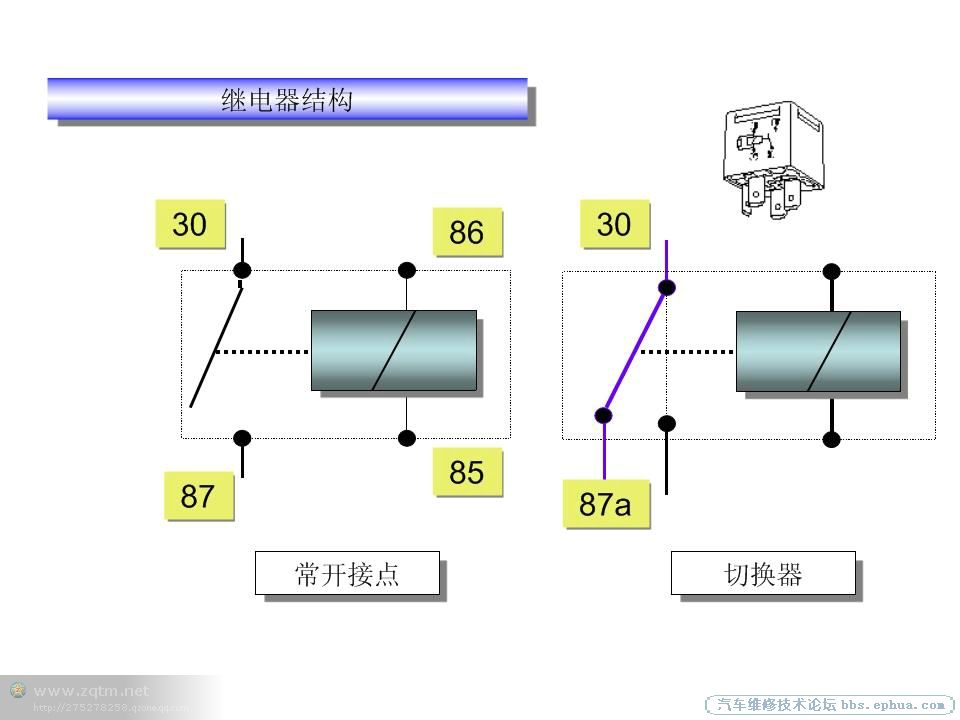

psb (10).jpg

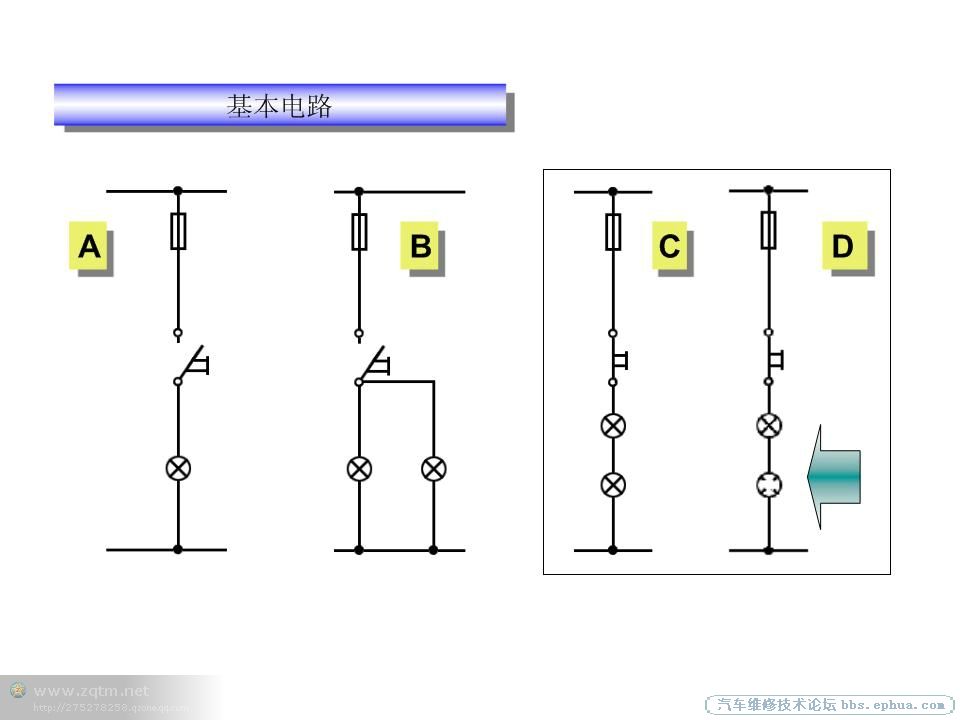

psb (11).jpg

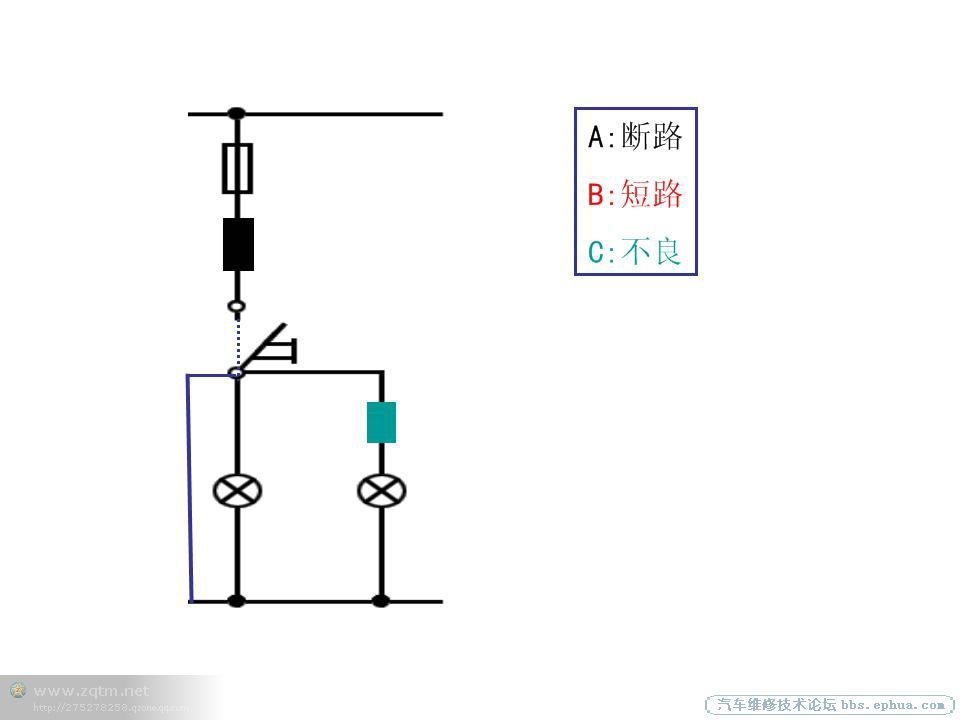

psb (12).jpg

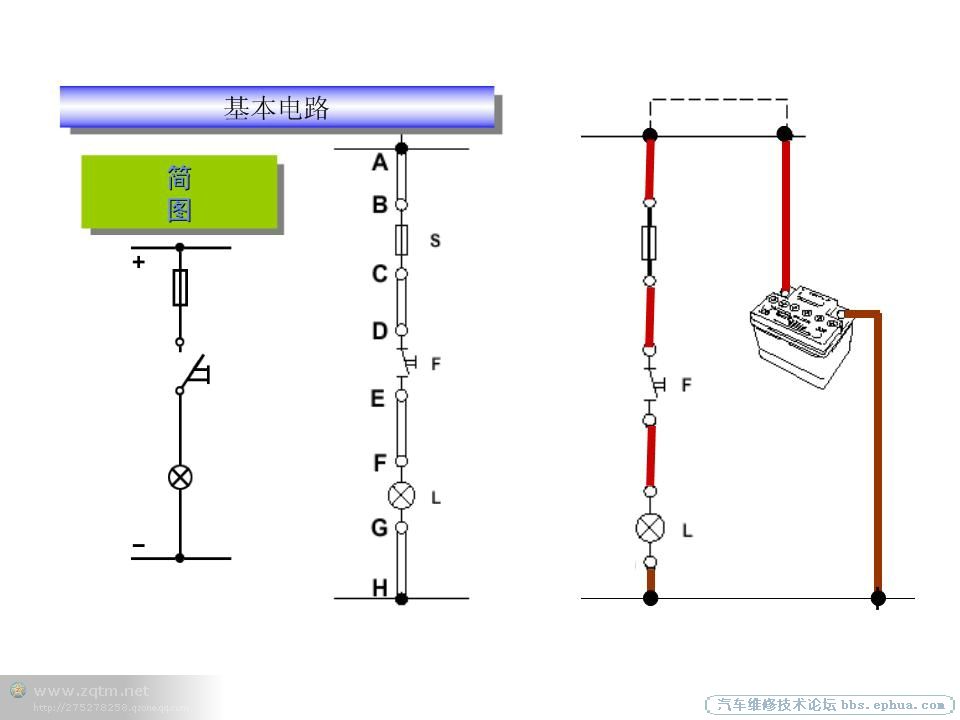

psb (13).jpg

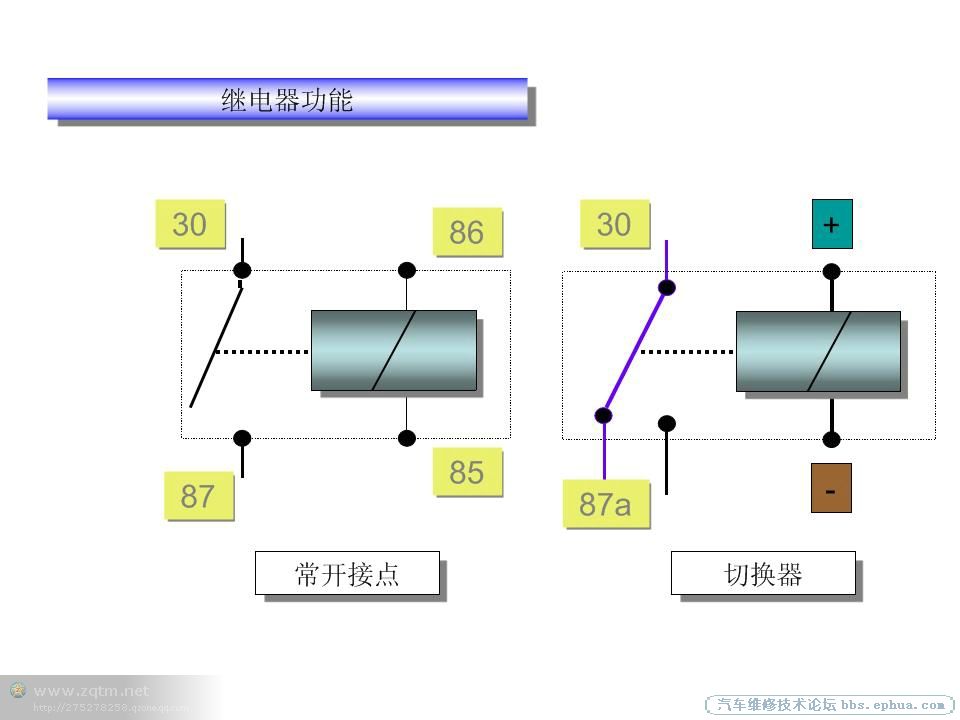

psb (14).jpg
