电路图识读方法 6

130 主题	13 回帖	967 积分

积分: 967

发消息

发表于 2013-2-28 19:42:06 | 显示全部楼层 |阅读模式

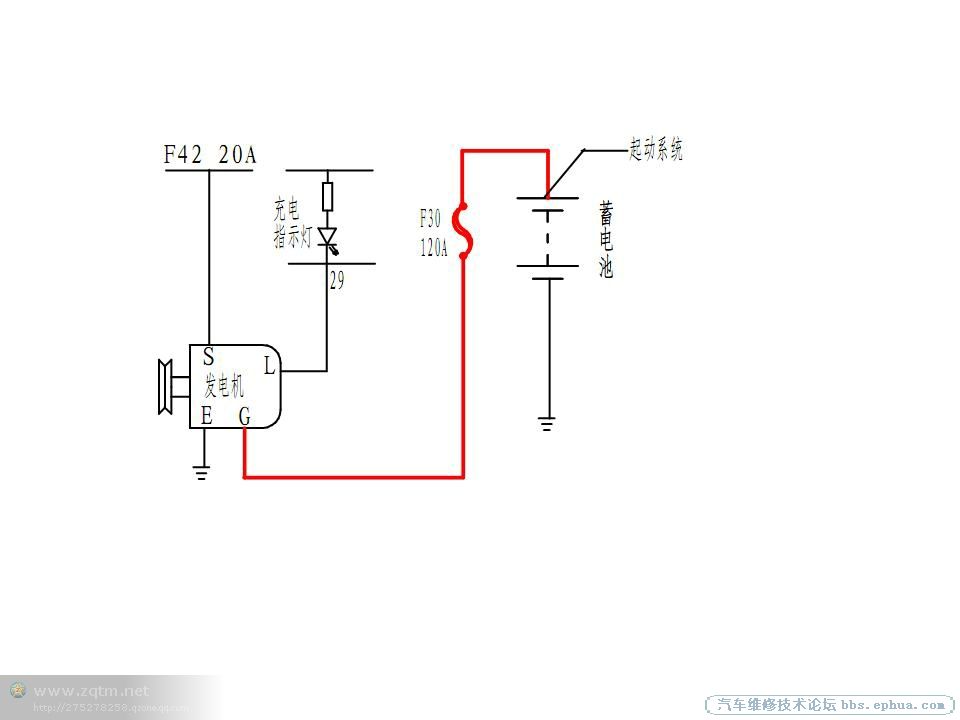

psb (25).jpg

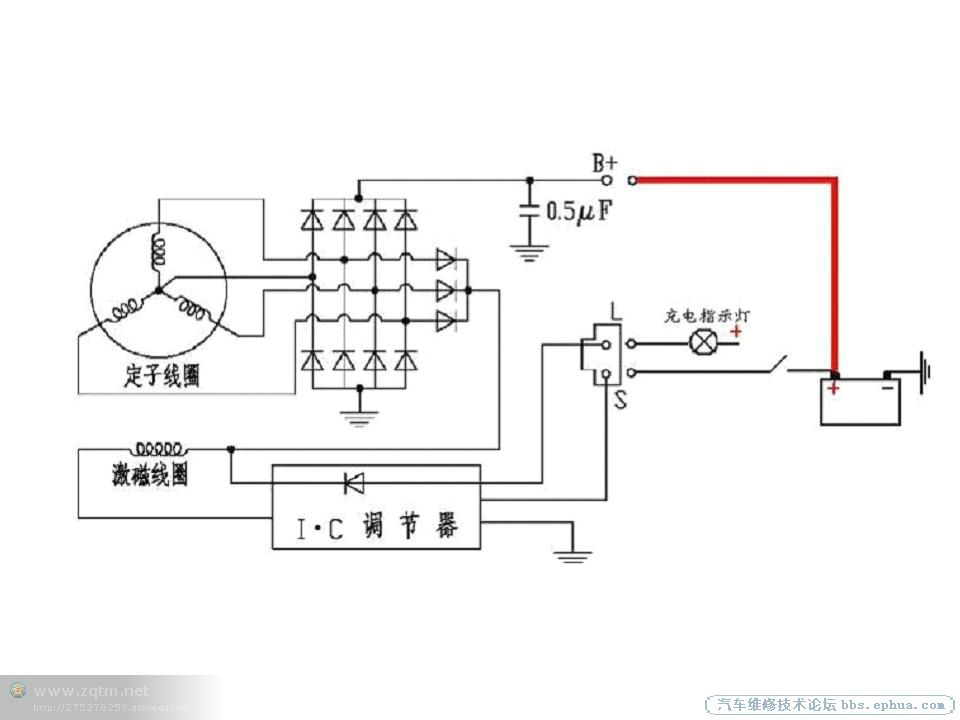

psb (26).jpg

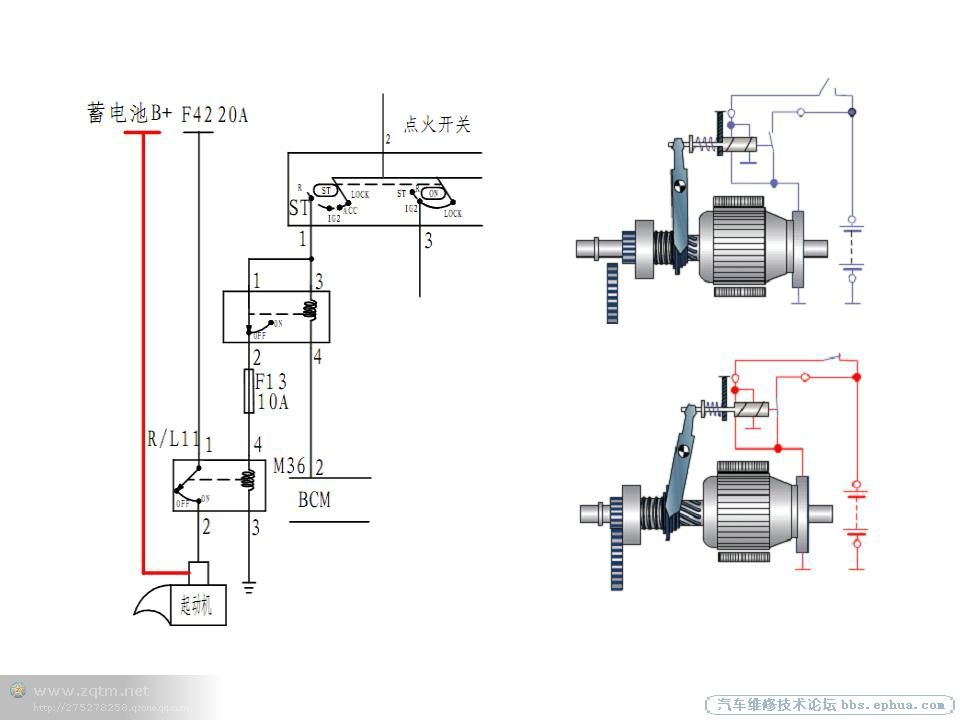

psb (27).jpg

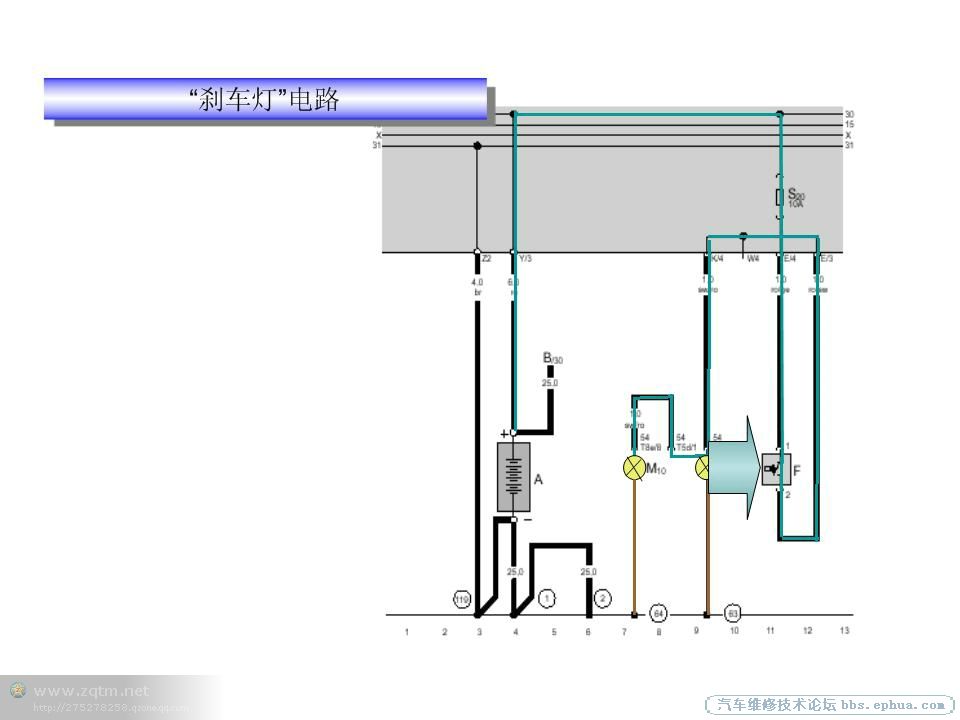

psb (28).jpg

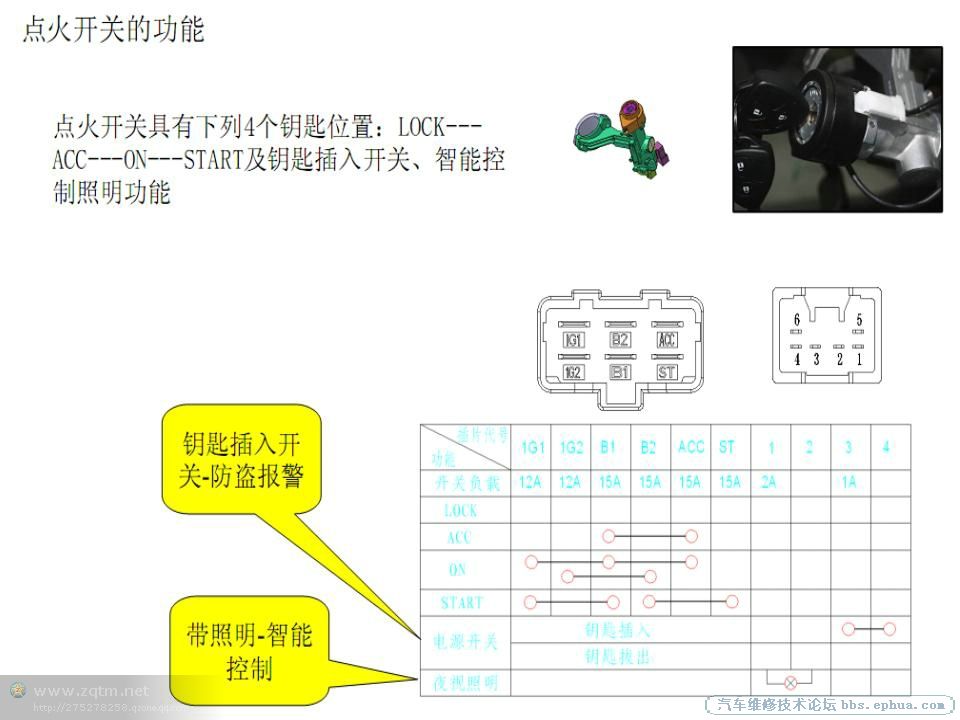

psb (29).jpg

╰☆╮沴厝哯茬妑楃沬唻╰☆╮

回复

使用道具举报

社会、太无奈

0 主题	230 回帖	0 积分

积分: 0

发消息

发表于 2013-2-28 21:42:15 | 显示全部楼层

,.,.,.,.,.,.,..,

回复支持反对

使用道具举报

3 主题	271 回帖	1055 积分

积分: 1055

发消息

发表于 2013-2-28 22:03:59 | 显示全部楼层

回复支持反对

使用道具举报

22 主题	164 回帖	700 积分

积分: 700

发消息

发表于 2013-6-6 21:31:30 | 显示全部楼层

追求自己想要的，永不放弃

回复支持反对

使用道具举报

0 主题	15 回帖	33 积分

积分: 33

发消息

发表于 2014-7-24 20:11:33 | 显示全部楼层

可以看看，虽然少了点。
