电路图识读方法 7

130 主题	13 回帖	967 积分

积分: 967

发消息

发表于 2013-2-28 19:43:01 | 显示全部楼层 |阅读模式

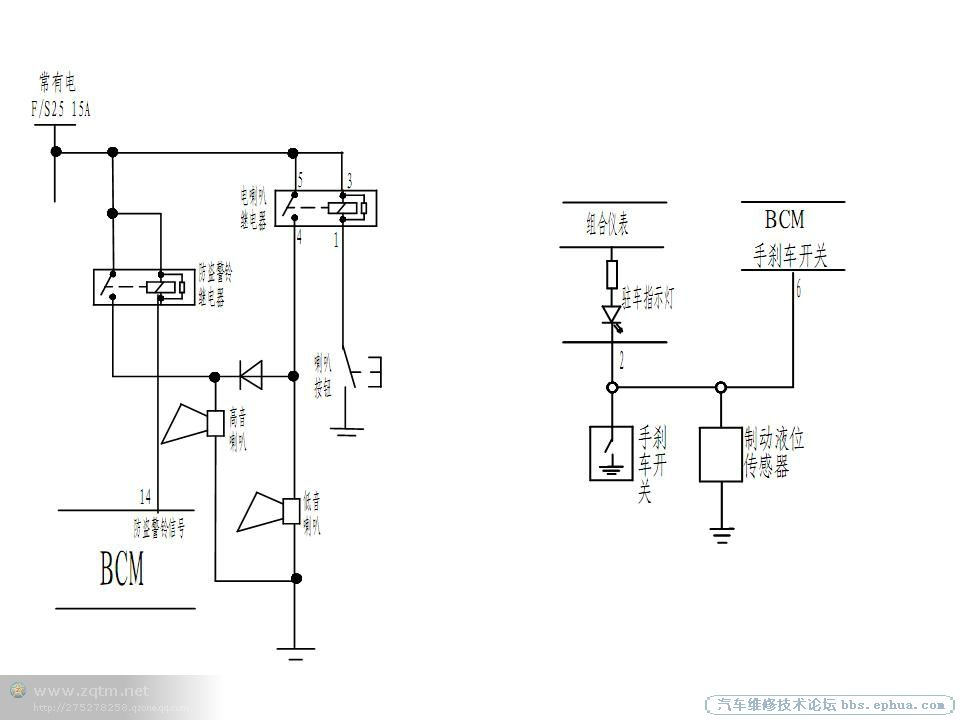

psb (30).jpg

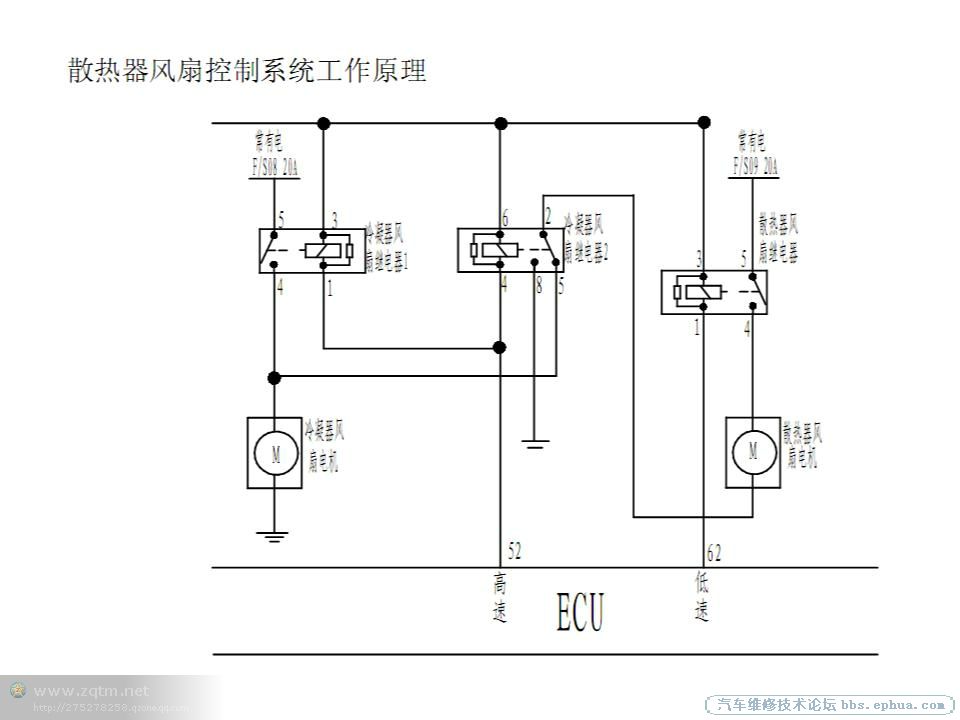

psb (31).jpg

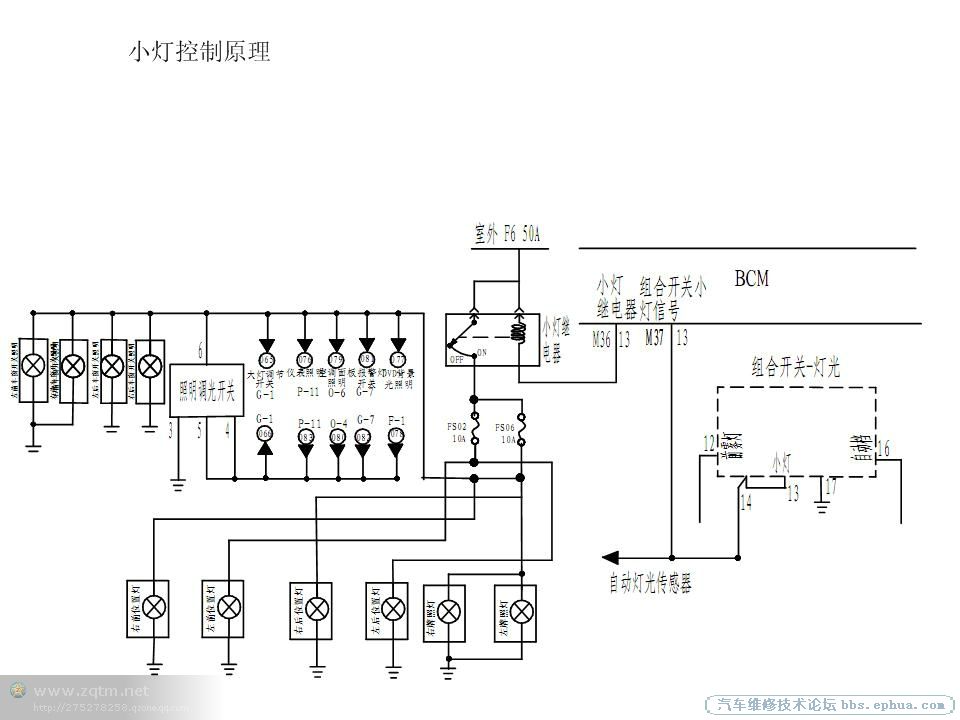

psb (32).jpg

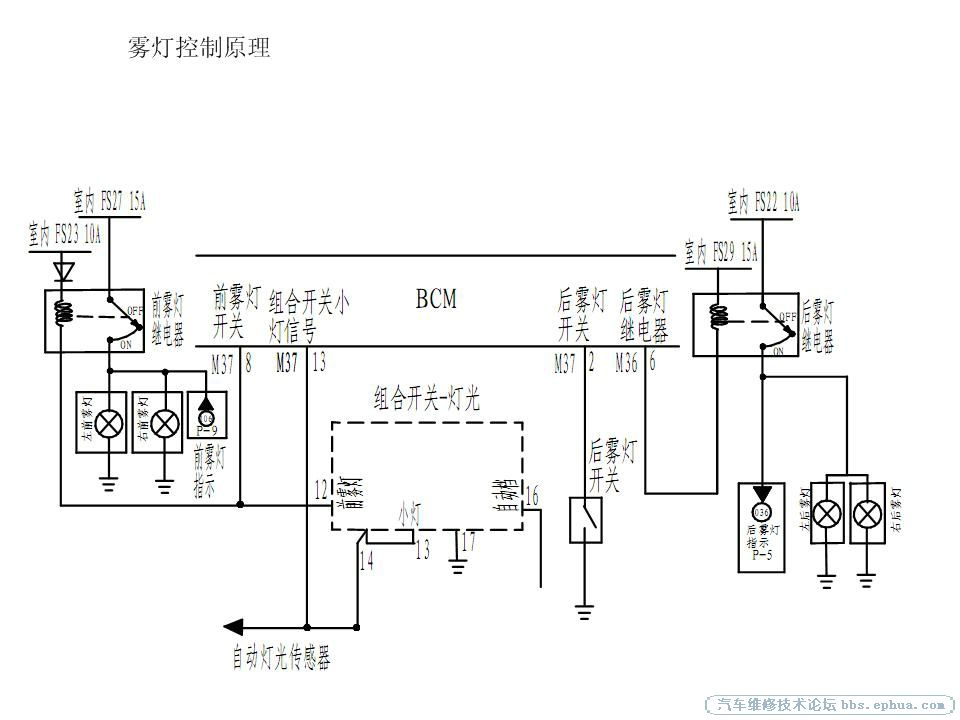

psb (33).jpg

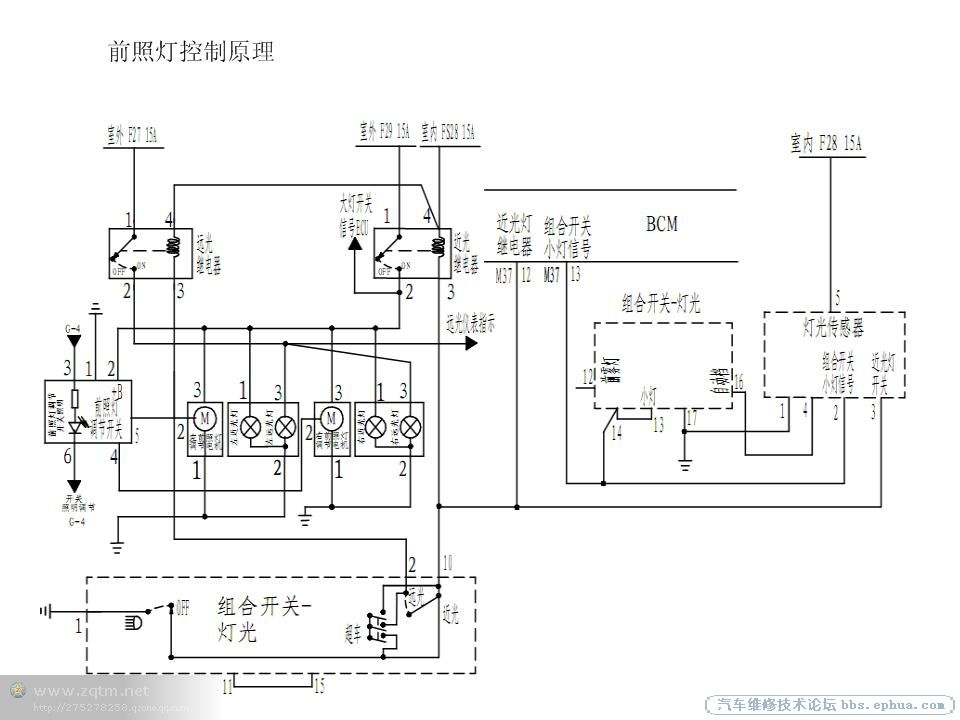

psb (34).jpg

╰☆╮沴厝哯茬妑楃沬唻╰☆╮

回复

使用道具举报

机器的灵魂

0 主题	119 回帖	0 积分

积分: 0

发消息

发表于 2013-3-1 20:03:44 | 显示全部楼层

图片不出错，要在写上是哪个车型就完美了
