电路图识读方法 8

130 主题	13 回帖	967 积分

积分: 967

发消息

发表于 2013-2-28 19:43:50 | 显示全部楼层 |阅读模式

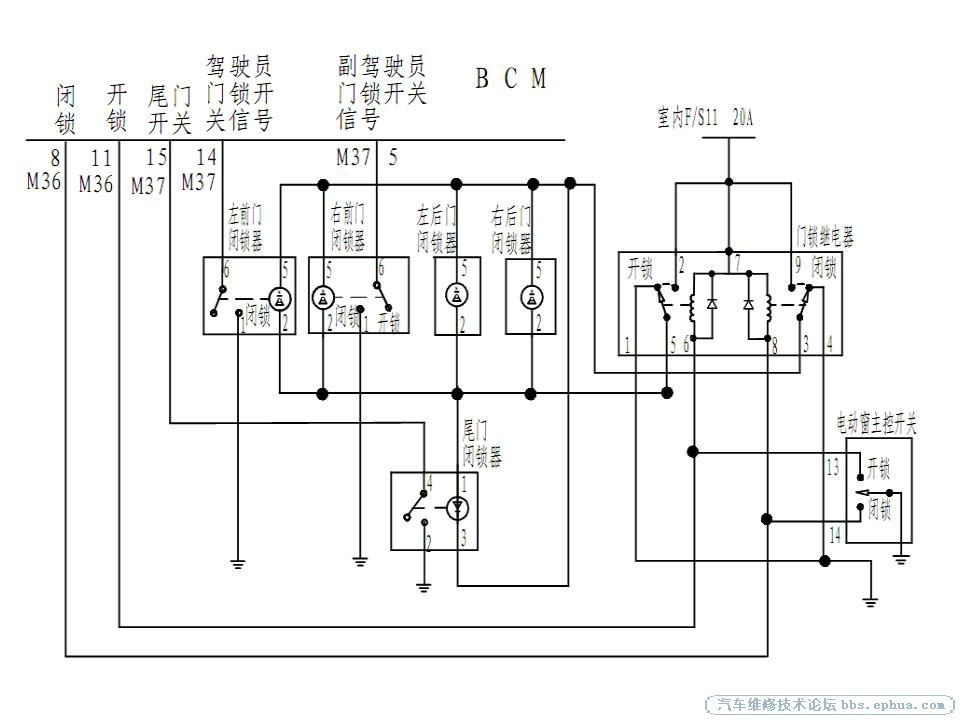

psb (35).jpg

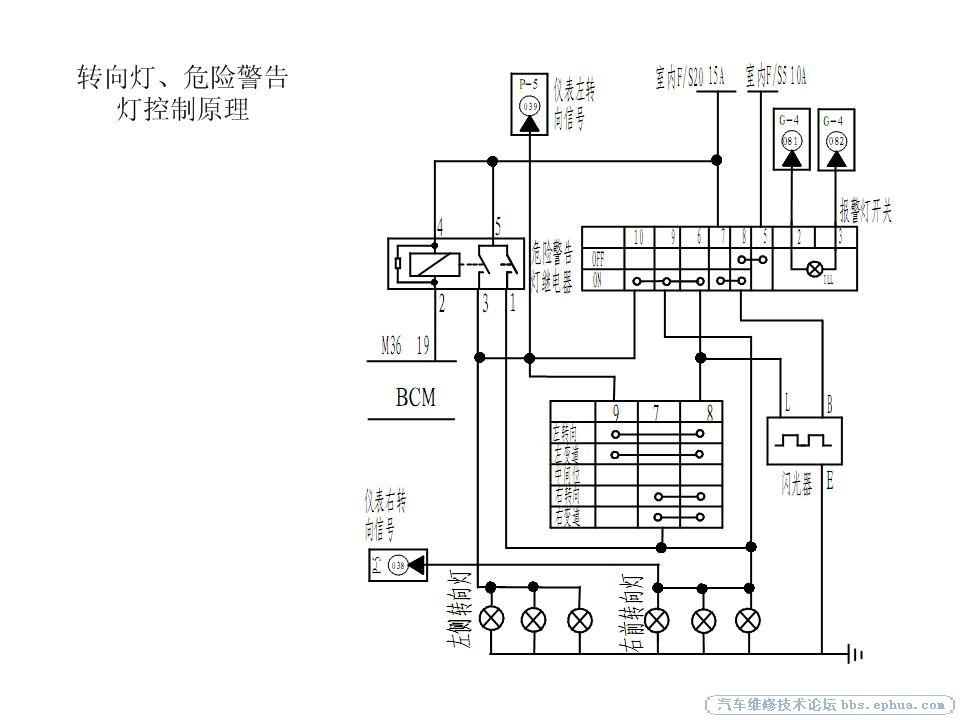

psb (36).jpg

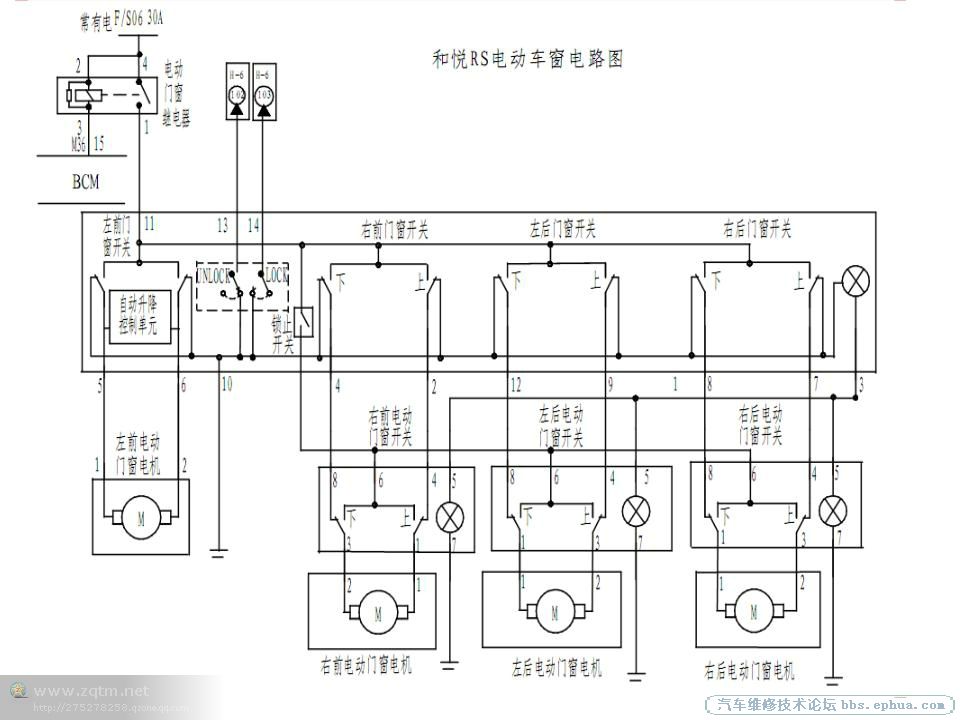

psb (37).jpg

╰☆╮沴厝哯茬妑楃沬唻╰☆╮
