别克GL8商务车行驶中门锁跳动故障诊断

entire · 发表于 2013-3-5 20:12:10

2004

款别克

商务车，在行驶中门锁经常会跳动，即车门已经锁好后，车门锁还是在不停地上锁；当车停下来但不熄火时，有时关车门会自动地把门锁上。用遥控器开门、开锁、上锁均工作正常。

故障诊断与排除：

询问驾驶员得知，该车已经更换过车身电控单元，但故障并未排除。该车中控门锁系统电路图如图所示。其工作原理如下。

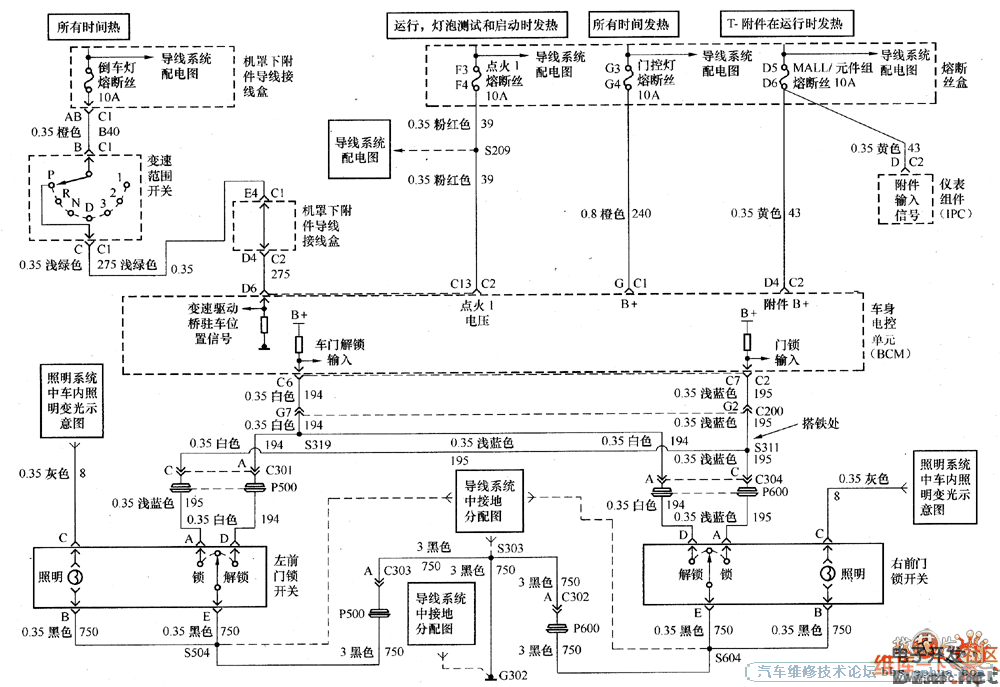

　　图别克GL8商务车中控门锁系统电路图
　　当操作左前门锁控制开关可以给全车车门上锁和开锁时，操作右前门锁开关也可以控制全车门锁上锁和开锁，主要是通过门锁开关发送一个搭铁信号到车身电控单元实现的。当按下开关进行上锁时，开关内的上锁触点闭合，车身电控单元的C7端子收到搭铁信号进行上锁，于是控制全车门锁电机通电，使全车门上锁；当按下左前门或右前门的开关进行开锁时，开关内的开锁触点闭合，进行开锁，于是控制全车门锁电机通电，使全车门锁打开。

　　右前门锁开关有5条线，其中两条为开关照明线，另外3条为开关控制线。当A端子收到搭铁电压信号时，电控单元认为要进行上锁操作；当D端子收到搭铁电压信号时，电控单元认为要进行开锁操作。

故障排除：

　　经检查，发现右前门锁开关上那条锁止信号线A端子导线中间部位与车门间歇性搭铁。

　　将该处包扎好后试车，故障排除。
