检修东方之子风扇常转

永诚汽车修理 · 发表于 2013-3-7 09:22:22

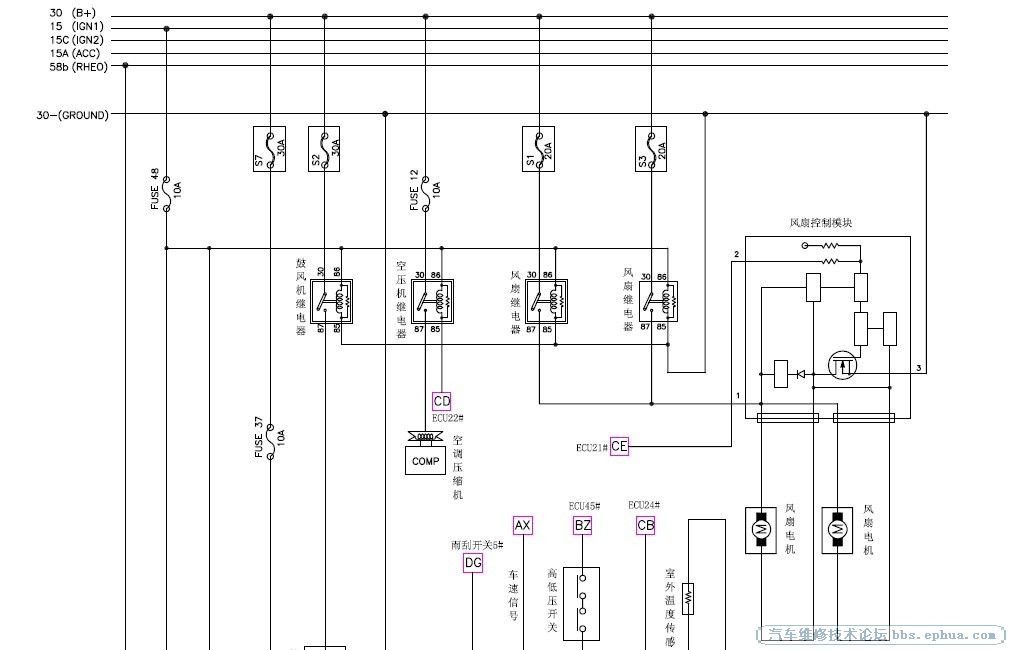

车主描述开钥匙风扇常转，接车检查跟车主说的相符钥匙开至ACC挡风扇就开始工作。发动机启动依然常转。检查空调控制面板没有开启空调。由于对这车电路不怎么熟悉，所以没有乱动。查阅此车电路图如下。未命名.jpg

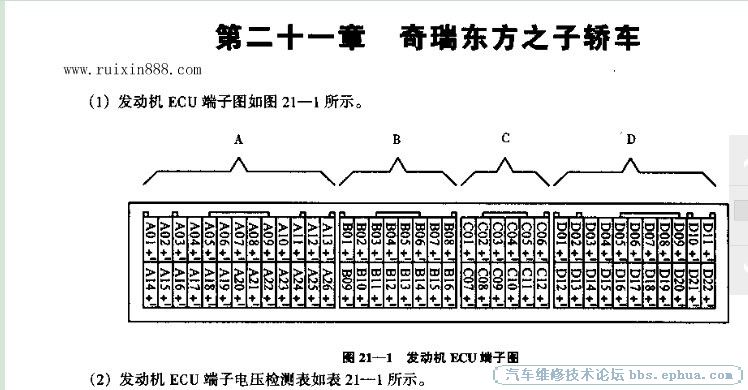

从电路图我们看出此车风扇是ECU控制风扇控制器的接地回路来实现风扇的控制，还可以看出此车风扇电源是经过ACC档直接给风扇控制器供电。想到此车开钥匙风扇就转，所以风扇的电源电路肯定没有问题。由于是ECU控制风扇控制器实现风扇的控制。下面是ECU电脑端子说明

经检测21号端子电压正常。检查到这我想问题找到。更换风扇控制器解决问题。（永诚汽车修理原创）

永诚汽车修理 · 发表于 2013-3-7 09:23:11

资料全是网上找的。很好找。

《忘忧草》 · 发表于 2013-3-7 21:08:12

山东汽修人 · 发表于 2013-3-7 22:14:17

版主辛苦了，多谢分享

308377676 · 发表于 2013-3-7 23:55:05

继电器吧……

仙都熊熊 · 发表于 2013-3-7 23:59:11

永诚汽车修理:资料全是网上找的。很好找。 (2013-03-07 09:23)

网上哪里找的教下
