雷诺梅甘娜II发动机无法启动

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2013-3-9 07:33:31 | 显示全部楼层 |阅读模式
一辆行驶里程约15万km的雷诺梅甘娜II轿车。车主反映:该车发动机无法启动着机。

    故障诊断:车主反映以前发动机只是偶尔起动不着,后来故障出现的频率越来越高,直至彻底无法起动。接车后,首先验证故障。刚开始发动机没有起动着机,起动时起动机转动有力,发动机无着机征兆。但多起动了几次发动机竟然着机了,而且着机后发动机怠速稳定,加速顺畅,发动机故障灯没有点亮。初步分析导致发动机起动困难的主要原因可能有以下几点:一是曲轴位置传感器信号不良或电控系统部件故障;二是燃油泵损坏或燃油系统线路故障;三是点火系统故障。
    连接CLIP进行检测,没故障代码储存,可初步排除发动机电控系统相关传感器偶发失效的可能。接着读取曲轴位置传感器信号,发现在起动发动机时该信号正常。接着打开发动机室盖,检查相关搭铁线,没有发现异常松动情况;检查发动机主线束和各导线连接器,均正常。继续试车发现,发动机再次出现无法起动故障。于是根据电路图检查点火系统电路。
    检查点火线圈各连接器端子到发动机ECU线束连接器端子间的导线连接情况,正常,一缸点火线圈连接器端子1由智能配电模块(UPC )提供电源,端子2通往发动机ECU,由发动机ECU在发动机起动时提供搭铁信号,从而控制点火系统工作。用万用表测量点火线圈2个连接器端子,发现在起动发动机时有信号电压,说明点火系统正常。

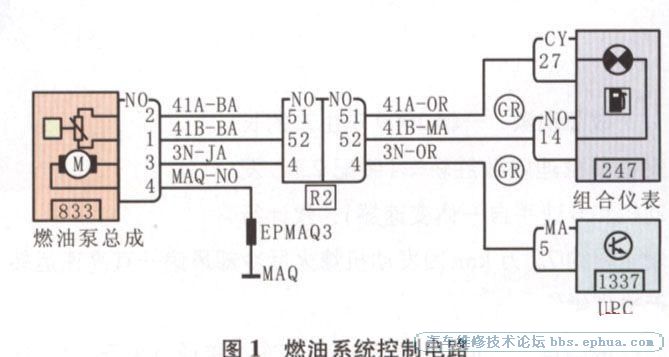

    检查燃油控制系统。接通点火开关后,倾听燃油泵的工作声音,正常情况下,燃油泵会工作3s,并且能够听到燃油泵转动的声音,但此时却没有听到。拔掉发动机进油管,发现在起动发动机时确实无汽油泵出,说明燃油泵确实没有工作,于是查看燃油系统电路图(图1)。
    如图1所示,燃油泵总成线束连接器
端子1、端子2接油位传感器线路,端子3接控制电源线,端子4接搭铁线。在起动发动机时,用万用表测量端子3上的电压,为12 V;测量端子4的搭铁情况,也正常。难道是燃油泵坏了?为了确认故障点,用试灯一端接端子3,另外一端搭铁,发现在起动发动机时,试灯却没有点亮,说明用万用表测得的是虚电,可能燃油泵端子3到UPC端子5间的线路上存在虚接,或UPC内部有问题。首先找到R2线束连接器(图1),测得R2的端子4到燃油泵连接器端子3间的线路正常。接着准备测R2的端子4到UPC端子5间的线路,当将UPC上的棕色导线侧连接器拔下时发现,其端子5已烧蚀(图2)。
故障排除:处理被烧蚀的UPC端子及其导线侧连接器端子,涂上导电胶,重新插接好该导线连接器后试车,上述故障排除。
