宝马740Li轿车中央显示器黑屏

rong · 发表于 2013-3-17 07:57:54

一辆行驶里程约2万km，搭载N63发动机的2011年宝马740Li轿车。用户反映：该车中央显示器黑屏。

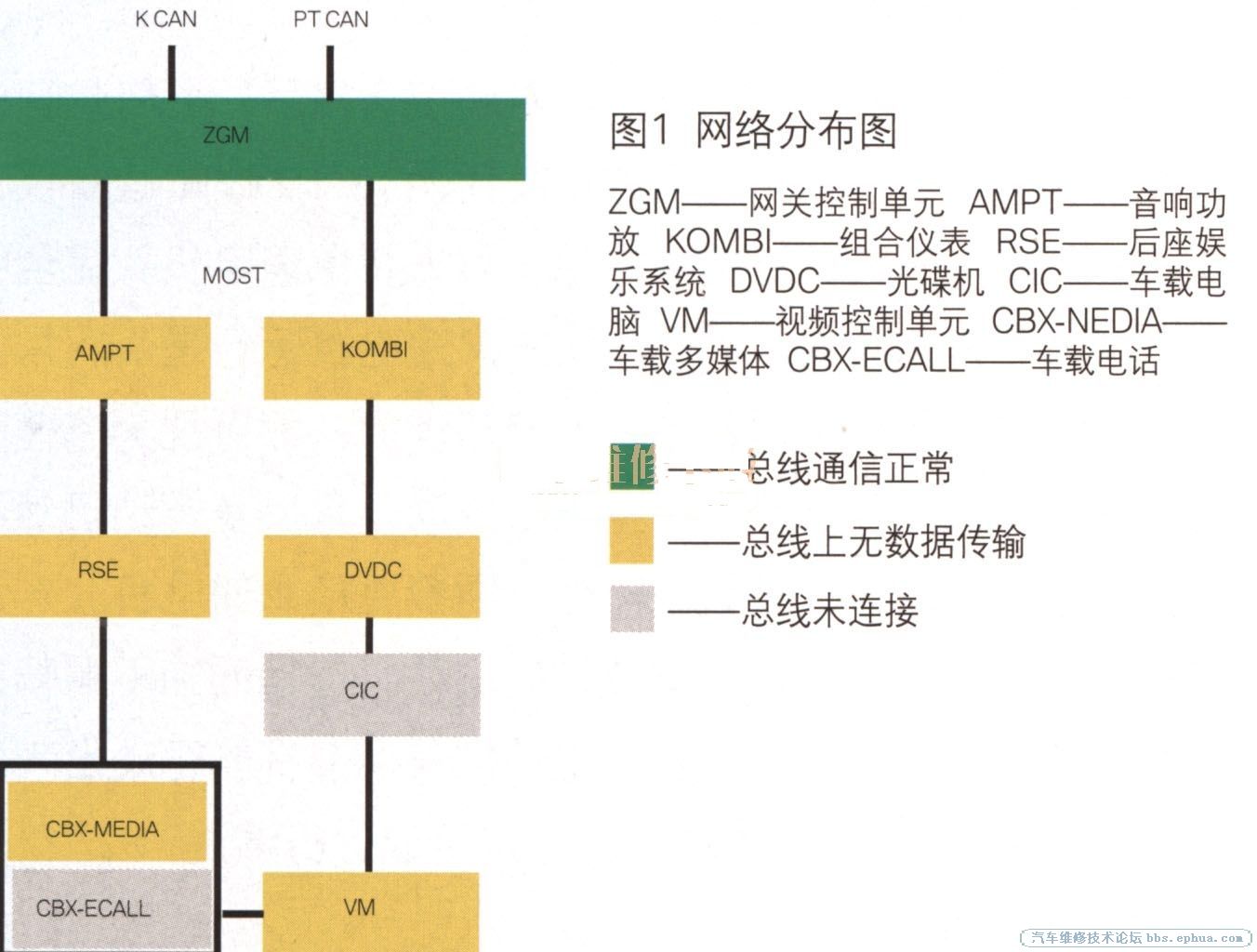

检查分析：维修人员试车发现，该车除显示器黑屏外其他系统工作正常。通过故障诊断仪查看网络图（图1），发现网络中光纤局域网部分的网络传输存在异常。

光纤局域网是通过光路来传送数据的，各控制单元之间的数据总线采用光路串联方式连接。而对串联方式而言，任何地方出现断点的话，整个局域网都会瘫痪。从网络分布图可以看出，由于车载电脑CSC的光路出现了断路，所以导致整个局域网无法传输数据。
检查车载电脑CIC的电源，正常。断开车载电脑CIC的光缆插接器后重新插上，正常情况下插接器会持续发光近10s，表明光路已接通。但该车的插接器却完全不亮，说明总线驱动器没有工作。
故障排除：更换CIC，故障排除。

ubuntuwxm · 发表于 2013-3-17 11:48:55

学习学习

机器的灵魂 · 发表于 2013-3-17 14:55:38

受教了

火炎 · 发表于 2013-3-17 18:56:45

又学了新知识

社会、太无奈 · 发表于 2013-3-17 19:08:44

学习，，学习。。

595382014 · 发表于 2013-8-19 23:53:45

Clc是什么东西装哪里的啊
