北京现代ix35自动变速器油量检查及加注方法

entire · 发表于 2013-3-27 21:54:58

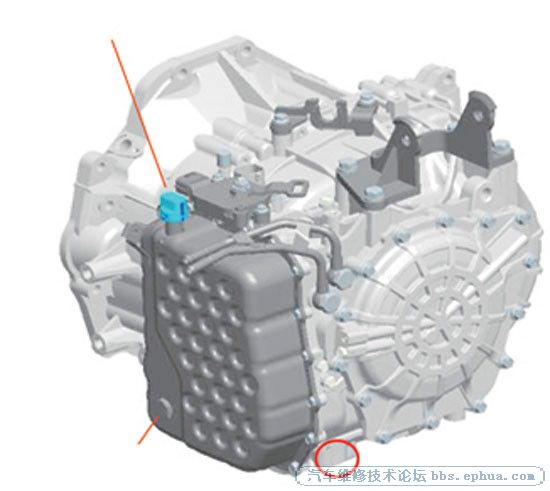

装备自动变速器的北京现代ix35上使用的A6MF1型6前进挡自动变速器（图1）没有设置油标尺，因此变速器油量的检查和加注方法与其他车型有所不同。

A6MF1型自动变速器在一般情况下无需检查或更换变速器油，但是当变速器出现漏油等现象时，需要检查并加注变速器油。现将变速器油检查及加注方法通知如下，以供维修人员参考。
1. 变速器油检查方法
　　（1）首先打开加油孔盖（转动90°），保证加油孔周围的清洁度，避免异物进入变速器内部。
　　（2）从加油孔加注700 ml型号为SP-Ⅳ的变速器油。
　　（3）起动发动机，并用故障诊断仪确认变速器油温度是否达到50～60 ℃。将换挡杆按照P→R→N→D→N→R→P 的顺序切换，在每个挡位停顿时间为2 s，切换操作循环2次后将换挡杆置于P挡。

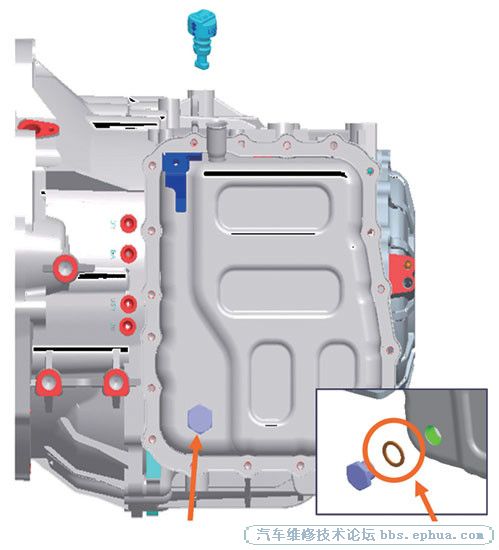

　　（4）举起车辆，拆下油底壳下方的测油孔螺栓（图2），车辆务必保持前后左右水平状态。如果此时从测油孔流出少量油，则说明油量正常；如果2 min内出油量超过900 ml（油温为50～60 ℃），则说明油量过多；如果测油孔中不流出变速器油，则说明油量过少。
psb (1).jpg

　　（5）重新安装测油孔螺栓时，必须更换垫片（零件号为45323-39000）。测油孔螺栓紧固力矩为35～45 N?m。
2. 变速器油更换方法
　　举起车辆，从放油孔排空变速器油。然后从加油孔先加注5 L变速器油，并按照变速器油检查方法确认油量即可。重新安装放油孔螺栓时，必须更换垫片（零件号为45323-39000），放油孔螺栓紧固力矩为39～49 N?m。
　　注意事项：自动变速器油原则上无需更换，但是车辆长期在恶劣环境中行驶时应每10 万km更换一次变速器油。
