丰田凯美瑞AFS故障灯亮

rong

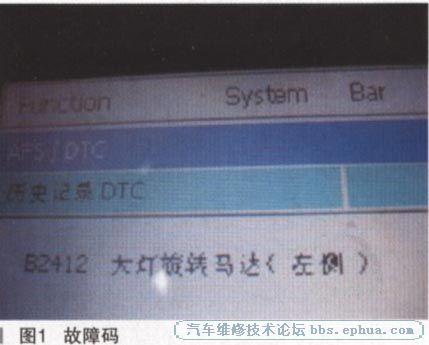

  一辆广汽丰田凯美瑞轿车。客户反映车辆仪表上的AFS故障灯亮，来我店检查。车辆进厂，技师启动发动机，未发现AFS故障点亮。通过询问客户，是前一天晚上亮起的灯，后来又灭了。技师用IT-II检查故障码，控制单元里有B2412历史故障码（如图1所示）。

    故障诊断：出现故障码B2412的条件是，大灯旋转电机故障或线路存在断路／短路。当旋转电机接收来自AFSECU的信号后开始运转，并发送表示大灯方向和大灯旋转电机状态的信号至AFS ECU。技师判断故障，首先用IT-II进行主动测试，确认左前大灯旋转电机工作情况，结果诊断电机不工作。电机既然不工作就得先检查线路，检查ECU-IG2和H-LPLVL保险丝正常，电机电源电路正常。拆下大灯，断开A66大灯总成连接器，检查插头电阻正常，接地也正常。

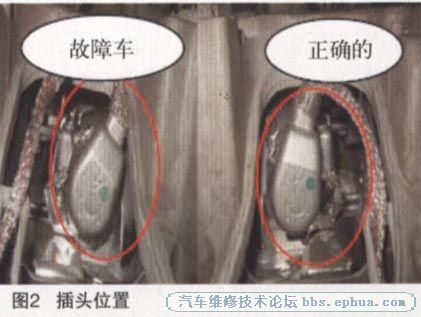

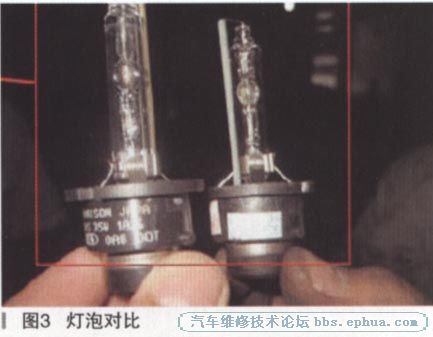

    会不会是AFS ECU出现故障呢？断开AFS ECU连接器，用IT-II检查A61-1-A61-23端子电阻和电源均正常。故障检查到此，依照维修手册要求直接更换大灯总成。外部全部检查正常后，我们只有拆开大灯壳后盖准备更换大灯，却在这时发现了异常，正常的大灯插头在装好的位置是成直线型，而这个插头位置不对，如图2所示。插头卡在一侧，并且用手一拔就出来，第一感觉就是这灯泡没有装好，拆下灯泡准备重新装配试下，却怎么装也不到位，从仓库借来一个新灯泡，对比下才知道（如图3所示），这灯泡不是原厂灯泡，灯泡的固定脚位置和原厂不一样，造成了怎么装，插头位置都不对。装上正厂灯泡后，3天后回访，客户表示故障排除。

   开启大灯时，旋转电机自检，由于插头位置不对，引起旋转时发卡。引起故障灯点亮。客户后来也说了实话，前几天在我店检查了灯光，我店建议更换灯泡，嫌价格贵，去外面市场装了个，没有想到一个灯泡却引起故障灯亮起，幸好没有引起重人事故。在实际的维修工作巾，由于不注意一些细节而导致出现故障，虽然不是在店内发生，但这样的情况也值得我们借鉴。
