三菱速跑打不着车

李茂先 · 发表于 2013-4-9 23:01:18

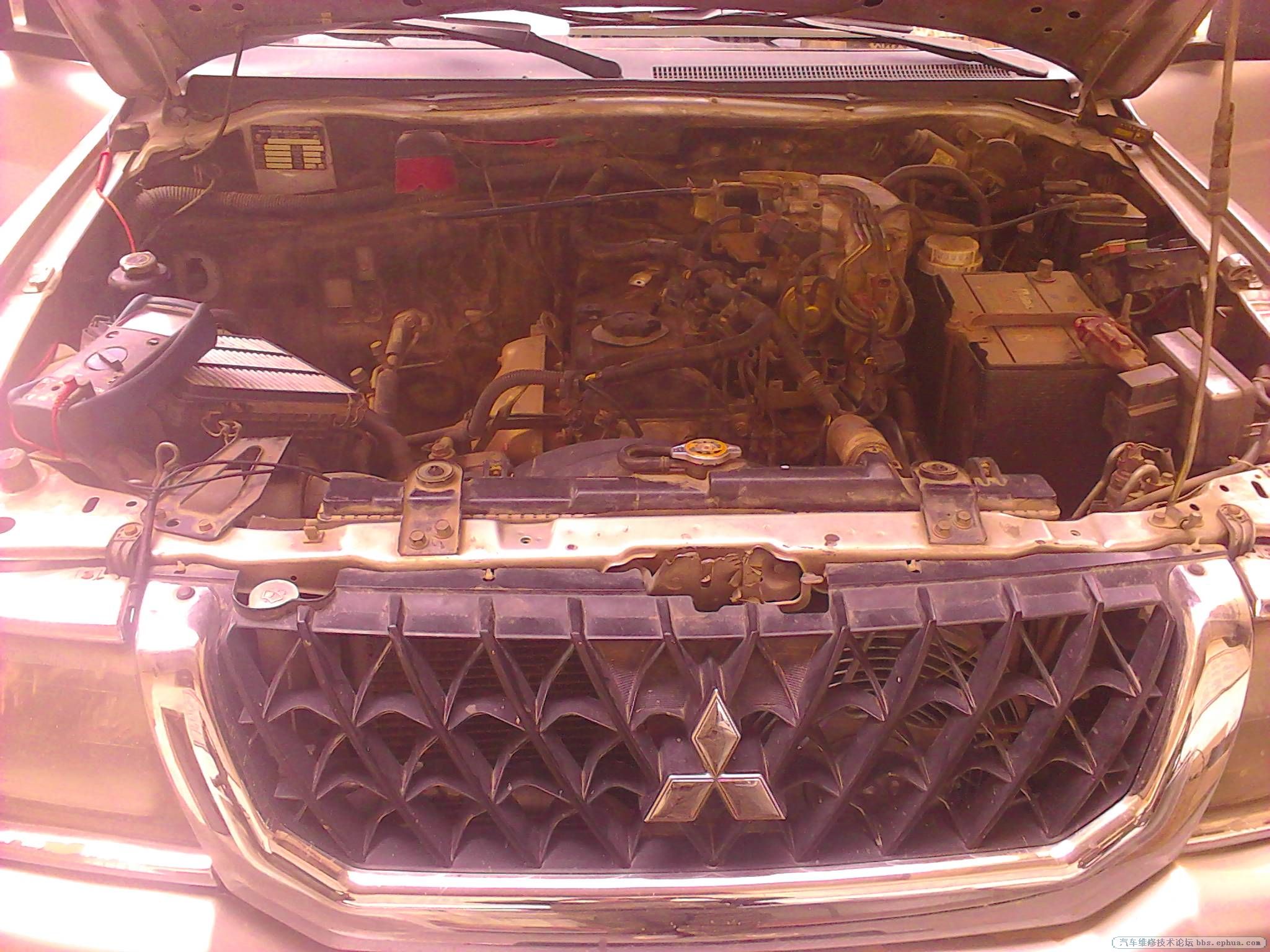

此车发动机 4缸

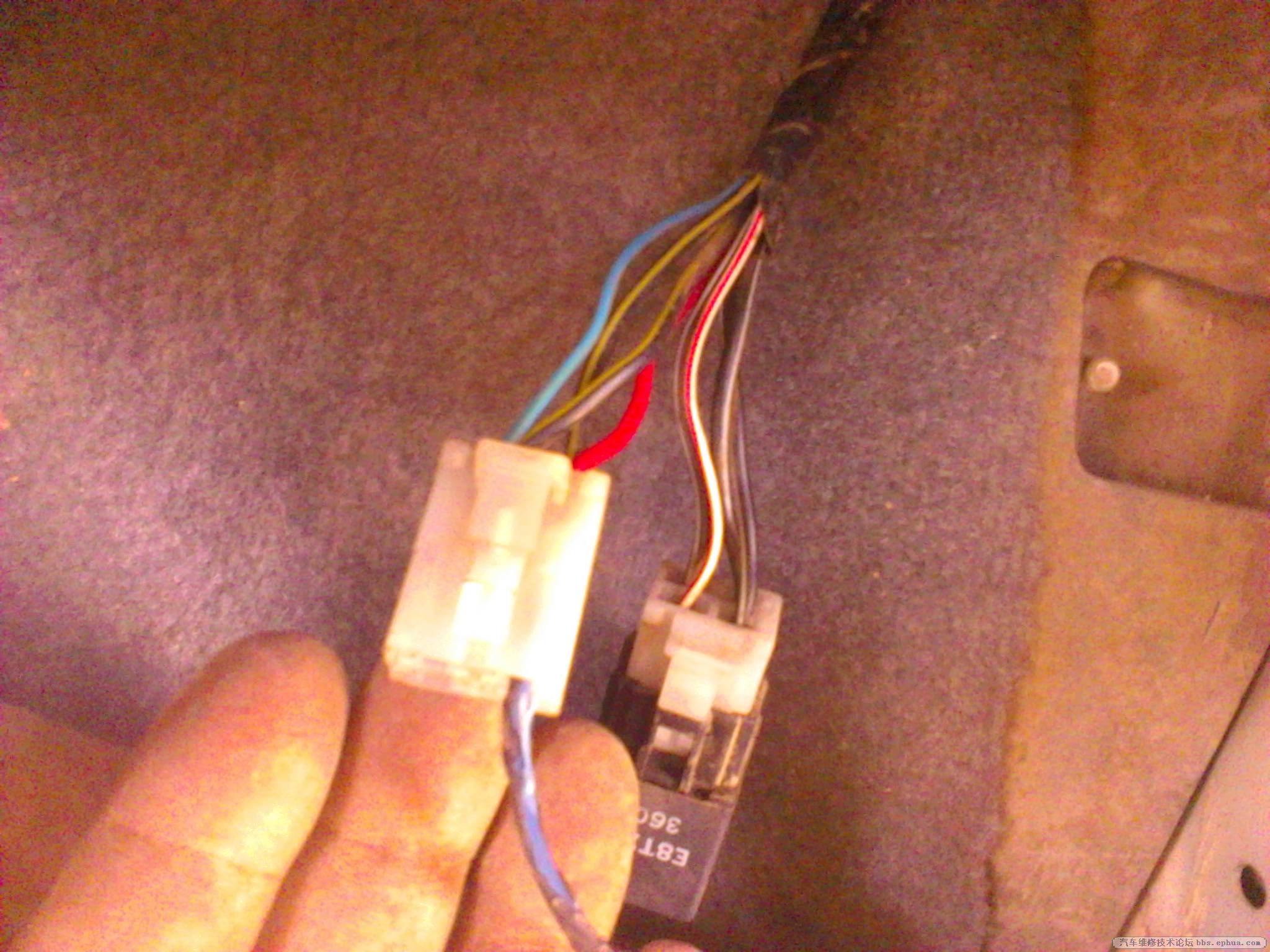

多功能燃油喷射继电器

此车是2004年买的，在前天在我们这换了正时皮带和附件皮带换了点火线圈之后，到工地上去回来的路上熄火了打不着车，打电话叫去救援，第一反应是不是正时跳齿了，想想不可能。而后带上工具去了现场检查高压无火气缸压力正常，看仪表指示发动机故障灯没有点亮，检查机仓内保险发现一个发动机保险20A烧掉了，换了一个插上开钥匙就烧保险，证明是到发动机的火线有短路，经过查线路图发现此线到了右踢脚板后面的多功能燃油喷射继电器上，开钥匙此继电器工作，拔掉继电器。就不短路了证明继电器到保险的线路是没问题的问题出在继电器后面，可恶的是电路图上没标注，出线到什么地方去了哎只有顺藤摸瓜，查的此线与各个传感器相通，怀疑是传感器短路拔掉所有传感器插头发现还是短路，草晕死！·想想是不是氧传感器短路，看排气管没竟然没有氧传感器，我想想不可能吧，电喷发动机没氧传感器！于是用千斤顶起车爬到车下面发现了氧传感器。果然一眼就看到了问题。下面发图！~

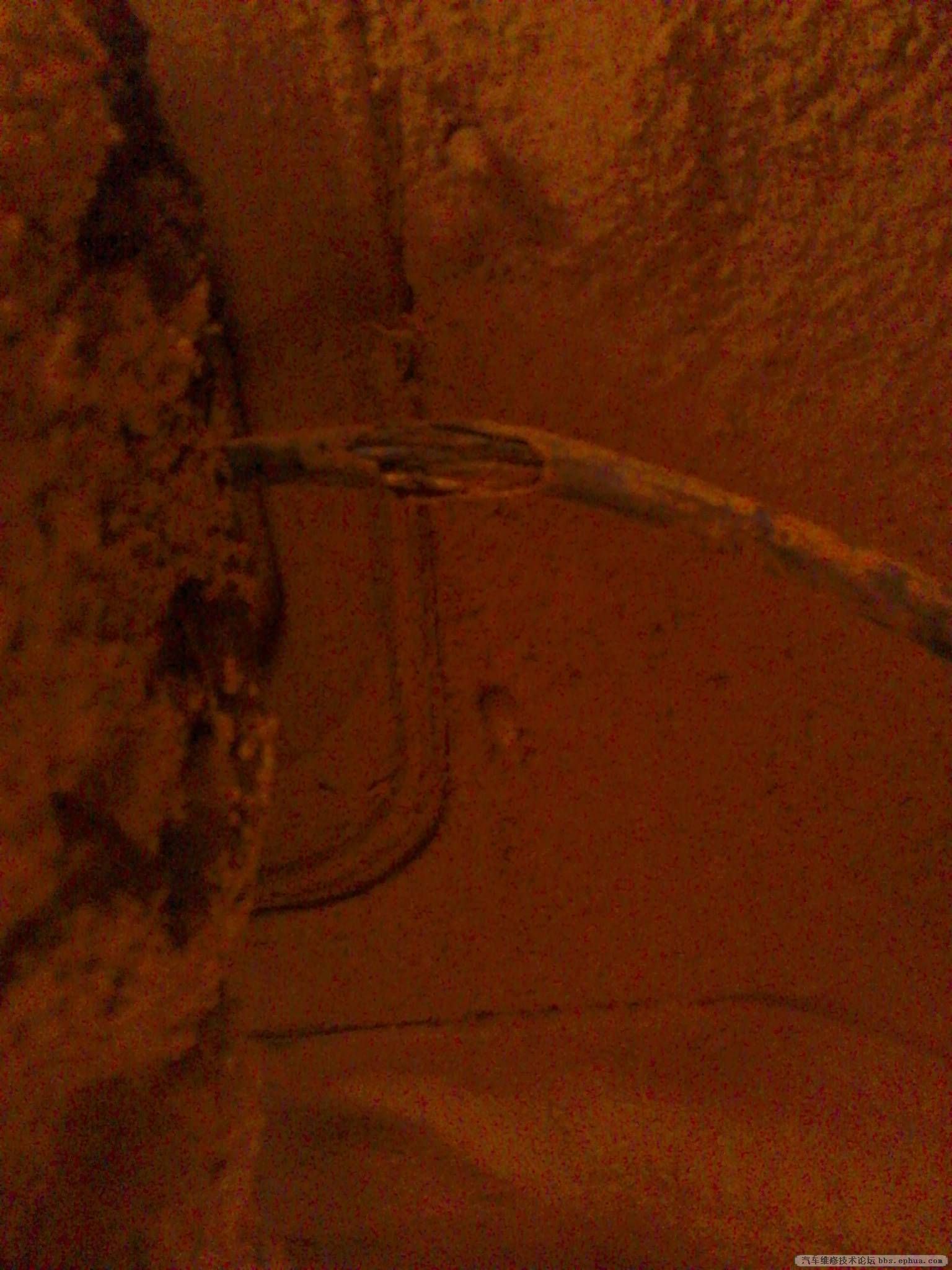

氧传感器线束
