现代朗动轿车示宽灯闪烁

rong · 发表于 2013-4-17 07:11:31

一辆行驶里程2万km ，搭载6挡手动变速器的2010年北京现代朗动轿车。用户反映该车开启示宽灯后，仪表板背光闪烁，同时车外的示宽灯也在以同样的频率闪烁。
接车后：维修人员检查车辆的搭铁线，测量发电机输出电压，均正常。观察发现该车用户自行加装了卫星定位、数字影像和一键起动系统。由此推测故障很可能与此有关。

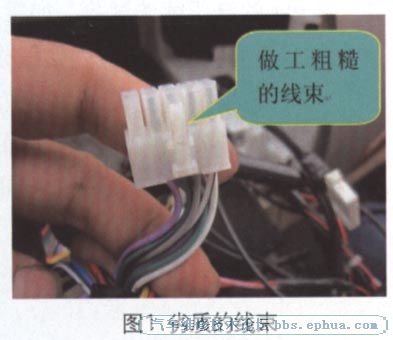

该车的示宽灯由电源控制单元控制。考虑到该灯的亮度正常，说明供电充足，因此将检查重点放在灯光控制部分。拆下加装的影像装置，发现从原车线束中引出的一根导线接到了加装的影像线束中。观察发现影像线束的质量极为低劣（图1），其中有2个插孔与插针配合松旷。查看这2个插孔所对应导线的走向，它们恰好接在灯光控制信号线上。由于引出线的接触不良，造成了对示宽灯控制信号的干扰。

故障排除：拆除所有的加装设备，恢复原车线束，故障排除。

北京刘旭 · 发表于 2013-4-17 09:50:14

第一个坐沙发

向上人生路 · 发表于 2013-4-17 10:54:55

支持,顶！多谢版主经常分享经念案例

内容来自[手机版]

罗佛安 · 发表于 2013-4-18 00:15:22

眞工夫，好手艺。頂頂頂

修车人生@ · 发表于 2013-4-18 14:41:17

楼主辛苦了，谢谢楼主的分赏

lujianhao0778 · 发表于 2013-4-18 15:45:06

楼主我特喜欢你。

广汽本田 · 发表于 2013-4-18 20:21:42

流风过客 · 发表于 2013-4-20 17:34:24

谢谢了，楼主好本事
