宝马730Li轿车发动机启动困难

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2013-5-5 13:19:41 | 显示全部楼层 |阅读模式
一辆行驶里程约6.8万km,配置N52K发动机的宝马730Li轿车。用户反映:该车启动困难,车辆放置30min左右需启动很长时间。
    故障诊断:首先分清是凉车不好启动还是热车不好启动。经询问客户得知,凉车热车都不好启动。客户未给出有效信息,可以肯定我们在短时间内可以试出故障现象。
    在车辆放置的同时用ISID对车辆进行检查。读出一条关于DISA阀2报了一条对地短路故障。DISA阀主要作用就是改变进气道的长度,来影响进气量。DISA阀的损毁会影响低转速,也包括启动时的进气量,从而可能会使车辆不好启动。因此首先建议客户先更换掉DISA阀。两个DISA执行机构的尺寸不同,DISA执行机构2安装在溢流管内,DISA执行机构1安装在振荡管前的进气集气管内。

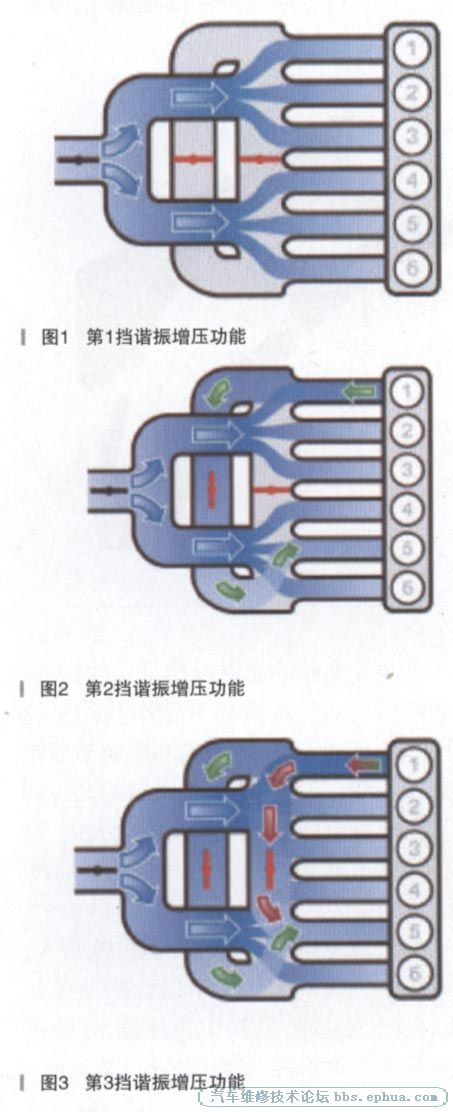

    第1挡:怠速/转速范围,如图1所示。较低怠速运转和转速范围较低时,DISA执行机构1和2处于关闭状态。进气经过节气门进入谐振管。在谐振管内分配进气量并通过集气管和振荡管送至各个汽缸内。这样每3个汽缸都可获得等量进气质量。
    第2挡:中等转速范围,如图2所示。处于中等转速范围时,DISA执行机构2打开。在本示例中,假设第一个汽缸的进气门刚刚关闭。气体的移动在关闭的进气门上产生一个压力峰值。该压力峰值通过振荡管和集气管送至点火顺序中的一下一个汽缸处。从而改善下一个准备进气汽缸的新鲜空气进气质量。
    第3挡:转速范围较高,如图3所示。转速范围较高时,两个DISA执行机构都处于开启状态。此时也假设第一个汽缸的进气门刚刚关闭。关闭的进气门前也产生了一个压力峰值。进气量通过振荡管、溢流管和集气管进行输送。
    在更换DISA阀2时间30min后,再次启动车辆,第一次点火启动并没有如预期的成功启动,还是第二点火才成功启动,问题并没有解决。听着启动声音持续有力,但是没有着车的迹象。以我的维修经验,像是油路不供油。
    连接好油压表,再次启动,油压上升得很快,并没有发现很明显不正常的迹象。但我预感还是油路有问题,于是又凉车等待30min,期间观察到,油压会缓缓地下降,30min后几乎下降到零。这时再次启动车辆,第一次时油压很快上升,但是达不到标准值500kPa。第二次点火,一启动就着车。
    找到了故障原因,燃油系统的泄漏导致保压时问短,而造成的车辆等待一段时间后不好启动。燃油系统泄压有3个方面引起:
    ·喷油器泄漏
    ·燃油滤清器
    ·油压调节器泄漏
    有了思路,就从第一项开始检测。
拆掉油轨以及喷油器整体,在外进行保压测试。十多分钟的观察并没有发现泄漏的痕迹。第二项,更换燃油滤清器,燃油系统装好,启动车辆使油道压力达到标准值,然后在静态下观察,压力还是慢慢的泄漏。那只有进行第三项了,更换油压调节器。由于宝马车的油压调节器一般都是集成在油泵中,于是更换油泵总成。由于加班至深夜,想着换好就可以下班了,进行最后的测试时,还是出现了意想不到的问题,竟然还是泄压。这是怎么回事,问题到底出在哪了?
    毫无头绪的思考没用,只好再去查阅资料。最后在资料介绍中找到了这样的信息:2010年以前的油压调节器都是和油泵在一块,2010年以后的油压调节器都是单独存在的。我恍然大悟,最后单独更换油压调节器,解决问题。

    故障总结:经验丰富固好,能帮人,也能束缚人的思路。所以诊断还应是以经验为基础,以知识为依据,才能迅速而又准确的去为客户解决问题。
命运把握在我手,命运由我去创造. 看帖回贴 是一种美德!
回复

使用道具 举报

55

主题

1335

回帖

3733

积分

超级版主

Rank: 8Rank: 8

积分
3733

社区居民最爱沙发

QQ
发表于 2013-5-5 15:30:01 | 显示全部楼层
沙发必须是我的,[s:3241] [s:3241]
QQ:75922386验证:修理工 加我QQ
回复 支持 反对

使用道具 举报

9

主题

1635

回帖

4478

积分

精灵王

积分
4478

热爱本论坛奖社区居民忠实会员最爱沙发社区明星

QQ
发表于 2013-5-5 18:37:30 | 显示全部楼层
楼主辛苦!
新丰电子
回复 支持 反对

使用道具 举报

0

主题

230

回帖

0

积分

骑士

积分
0

社区居民社区劳模

QQ
发表于 2013-5-5 18:47:09 | 显示全部楼层
谢谢分享,学习了。。
回复 支持 反对

使用道具 举报

2

主题

290

回帖

845

积分

圣骑士

积分
845

社区居民忠实会员

QQ
发表于 2013-5-5 20:28:12 | 显示全部楼层
楼主辛苦!学习了
回复 支持 反对

使用道具 举报

6

主题

19

回帖

125

积分

侠客

积分
125

社区居民

QQ
发表于 2013-5-5 22:31:15 | 显示全部楼层
油压低怎么会影响到阀的对地短路啊,帮忙解释一下吧
回复 支持 反对

使用道具 举报

3

主题

271

回帖

1055

积分

精灵王

积分
1055

社区居民

QQ
发表于 2013-5-5 22:51:41 | 显示全部楼层
好车不好修
回复 支持 反对

使用道具 举报

2

主题

2

回帖

0

积分

新手上路

积分
0
发表于 2013-7-17 08:24:06 | 显示全部楼层
辛苦了老师傅
回复 支持 反对

使用道具 举报

0

主题

66

回帖

194

积分

侠客

积分
194

社区居民

发表于 2013-9-26 23:35:45 | 显示全部楼层
楼主辛苦老师傅厉害
回复 支持 反对

使用道具 举报

29

主题

247

回帖

0

积分

骑士

积分
0

社区居民忠实会员

QQ
发表于 2013-9-27 09:34:34 | 显示全部楼层
请问油压调节器装左那
