比亚迪F3有时启动着车时有打齿的声音，同时无法着车

yueliangx · 发表于 2013-5-26 21:37:22

案例名称：有时启动着车时有打齿的声音，同时无法着车
车型	F3	发动机型号	BYD473QB	变速箱型号	5T14
故障所属部分	启动系统	电控系统	联合电子	故障类型	电路故障
故障现象	客户来店反映有时难着车，难着车时启动有打齿的声音，有时多次启动也有这种现象
原因分析	1.点火开关故障 2.启动机故障 3.飞轮齿圈故障 4.启动机和飞轮齿圈都有磨损 5.线路有故障 .

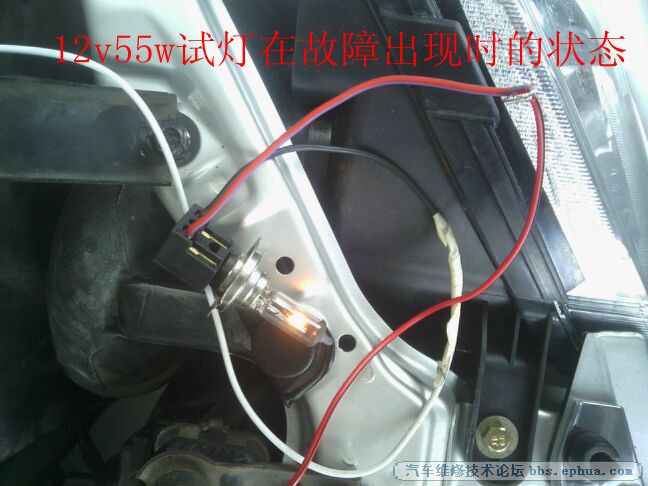

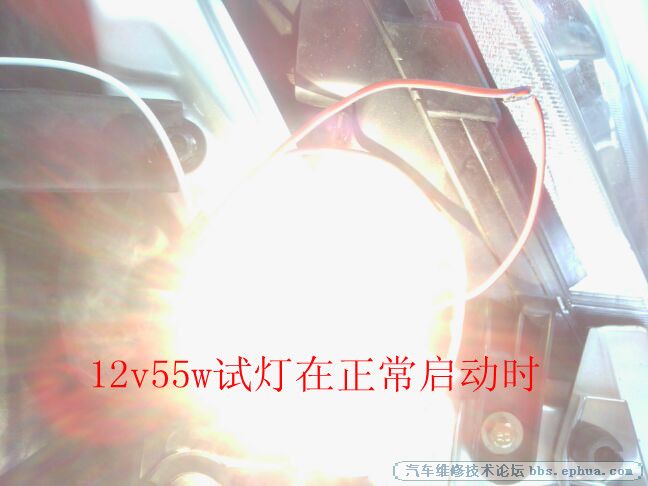

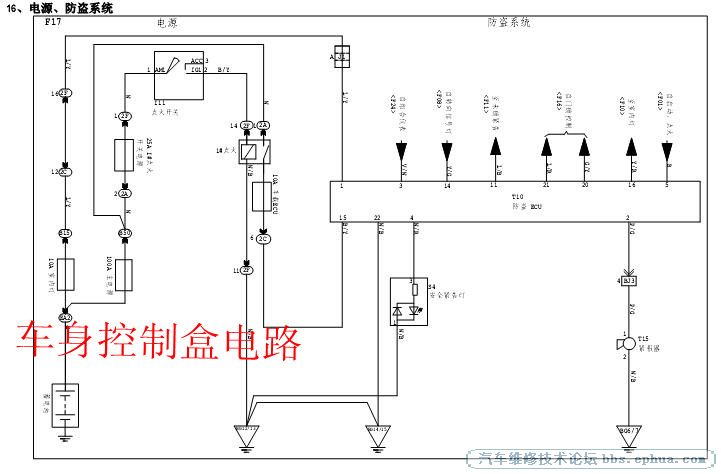

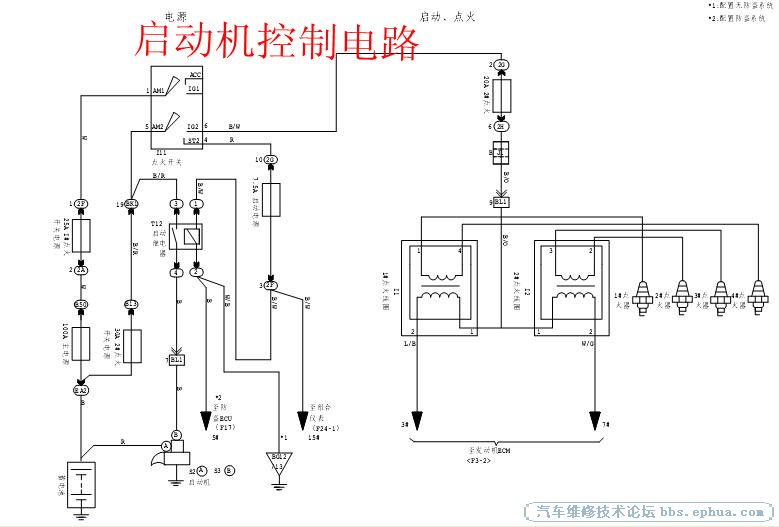

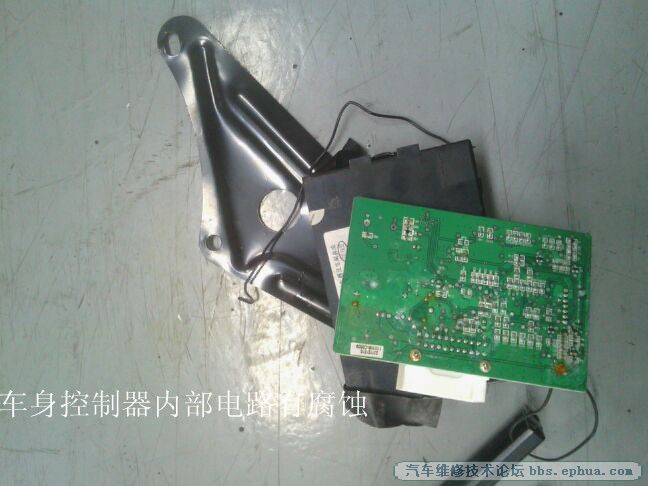

解决措施	首先验证故障，多次启动着车时，偶尔就会有打齿声音，且无法着车。 1.检查启动机A端子到时配电盒线路时，未见异常。 2.拆下启动机B端子用12V5W试灯启动测量时试灯都能正常点亮。 3.拆下启动机检查飞轮齿圈时，也未发现齿圈有磨损和松动现象 4.更换新的启动机多次启动时。故障还是会出现 5.断开启动机B端子，用12V55W的试灯接在B 端子启动有时试灯能正常点亮，有时暗亮。 6.检查启动继电器时用导线直接将控制负极接地，多次启动着车时，故障现象消失了，看电路图将车身防盗控制盒的5号线搭铁试验，启动正常。 7.更换车身防盗控制盒后故障排除。事后与客户沟通得知，该车在前一段时间曾进过水，在外修理厂处理过。虽然该车的遥控工作正常，但控制盒的启动接地电路有问题。拆开旧的车身控制盒时发现内部电路有生锈腐蚀了。从而导致有时启动时，启动继电器的工作时电磁线圈的通电电流过小,使继电器的吸合触点接触面积小，而12V5w的试灯对于这种负载测不出来，用12V55w试灯测，则能清楚看到启动继电器输出的电流不稳定。启动机吸合线圈工作不到位时，就出现了启动打齿，无法着车。
