本田奥德赛横摆速度横向加速度传感器短路

rong · 发表于 2013-5-29 06:51:14

涉及车型：2010年款广汽本田奥德赛多功能车型。
通报内容：新车个别车型出现点火开关置于ON（II）后，发动机故障警告灯（MIL）、车辆稳定控制系统（VSA）指示灯、车辆稳定控制系统关闭（VSA OFF）指示灯以及安全气囊（SRS）警告指示灯常亮。
   （1）对仪表进行自诊断检测，仪表自检后出现“Error 1”提示，即F-CAN与仪表控制单元之间出现通信故障。
   （2）试图通过广汽本田专用故障诊断仪HDS检测车辆通信网络的通信情况及读取故障码，但通过诊断接口无法连接故障诊断仪。
   （3）分别检查诊断接口的电源（16#）和搭铁（4#/5#），均正常。
   （4）结合Error 1，首先检查F-CAN通信线状态，分别检查端子CAN-H(6#)和CAN-L（14#）与车身搭铁的导通性，均不导通。检查端子CAN-H和CAN-L之间的导通性，导通，初步判定由于F-CAN线束间短路导致故障。
   （5）将点火开关转至LOCK (0)，依次断开下表1中各个控制单元相应的插接器，然后观察故障变化情况。

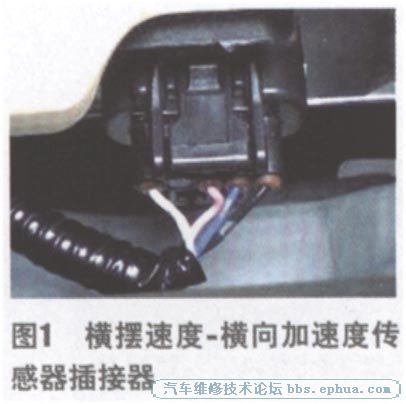

   （6）当断开横摆速度／横向加速度传感器时，VSA指示灯和VSA OFF指示灯、SRS指示灯熄灭，此时故障诊断仪与诊断接口通信正常。读取故障码，有横摆速度-横向加速度传感器的故障提示。检查横摆速度-横向加速度传感器，发现传感器5针插接器只使用了4个端子（图1），3＃和4#端子导通导致横摆速度／横向加速度传感器内部短路，从而出现上述故障。

（7）更换横摆速度／横向加速度传感器，并对其进行中间位置记忆程序学习后，清除所有故障码，试车故障排除。

魔力师傅 · 发表于 2013-5-29 13:45:34

良驱汽车工作室 · 发表于 2013-5-29 14:10:32

请教大师，传感器装在哪里的?

liang_ppi · 发表于 2013-5-29 15:25:56

看是复杂，其实也门简单的

辉颖汽修厂 · 发表于 2013-5-30 09:47:13

横摆速度横向加速度传感器这个时什么装置啊起到作用很大的吗，，搞不懂啊

1475619784 · 发表于 2013-8-11 12:10:29

好好好老大学习了

1475619784 · 发表于 2013-9-5 07:54:19

学习了是谢谢谢谢

恶魔 · 发表于 2014-5-2 20:27:16

学习学习谢了

中华民族 · 发表于 2014-6-21 16:27:27

谢谢分享！

修车娃娃 · 发表于 2014-8-15 15:54:03

学习下下
