名爵MG3车发动机故障灯异常点亮

rong

故障现象：一辆上次名爵MG3 轿车(采用1.5 LVCT 发动机和手动变速器)，累计行驶里程约3500km。该车在行驶过程中出现发动机故障灯异常点亮的故障现象。

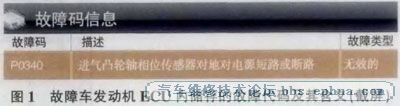

故障诊断：当发动机故障灯亮时，连接故障检测仪检测，故障检测仪显示为进气凸轮轴相位传感器对搭铁及电源短路或断路(图1)，而且发现故障代码可进行删除，删除后，发动机故障灯熄灭，但车辆行驶一段时间后发动机故障灯会再次点亮。检查发动机，起动正常，起动着机后怠速无抖动的现象，而且行驶过程中加速有力。根据故障现象和故障代码的提示，对凸轮轴位置传感器线路进行检查。进气凸轮轴位置传感器连接器EM007的端子1，搭铁正常，说明发动机ECU提供搭铁正常;测量连接器EM007 的端子3 (发动机ECU 提供的5 V电压) ，正常，说明发动机ECU正常。对凸轮轴位置传感器相关线路进行检查，也没有发现有短路、断路和异常搭铁的现象。故障点集中在进气凸轮轴位置传感器及信号轮上。更换进气凸轮轴位置传感器后试车，故障依旧存在。对进气凸轮轴上的信号轮进行检查，发现比正常信号轮错位大约200。经过询问驾驶人得知，该车曾因交通事故，对正时系统进行过重新调整，看来故障就是因此而产生的。



故障排除：将进气凸轮轴位置传感器信号轮调整到正常位置后试车，故障现象消失。
