共轨柴油机共轨管的拆卸与安装

修理工

（1）共轨管的安装要求： ①共轨管必须小心轻放，安装前出现任何损伤后均不能继续使用； ②安装引起的最大允许轴向力为：22kN； ③坡脚回家期间燃油温度将升高50℃（与共轨管内温 " style="float:right; clear:both; top:0; vertical-align:top;">
　　（1）共轨管的安装要求：
①共轨管必须小心轻放，安装前出现任何损伤后均不能继续使用；
②安装引起的最大允许轴向力为：22kN；
③坡脚回家期间燃油温度将升高50℃（与共轨管内温度相比），附近零部件设计应能承受此温度。
④回油管的长度应不小于200mm。
（2）共轨管的拆卸要求：
①柴油机发电机运行时不允许拆卸共轨油管上的任何接头；
②待共轨管内的压力降至环境压力时才允许拆卸相关接头；
③拆卸后必须换装新的密封垫片或密封部件；
④共轨管安装法兰在拆装过程中的最大受载力为：120N.m。
（3）共轨管的安装顺序：
①将各缸喷油器安装至指定扭矩；
②用手拧紧共轨管安装法兰至2～3N.m；
③用手将各缸高压油管拧紧至3±1N.m；
④将共轨管拧紧至规定力矩；
⑤将各缸高压油管喷油器端螺帽拧紧至规定力矩；
⑥将各缸高压油管共轨管端螺帽拧紧至规定力矩；
⑦安装高压油管至共轨管的高压油管并分2次拧紧至规定力矩；

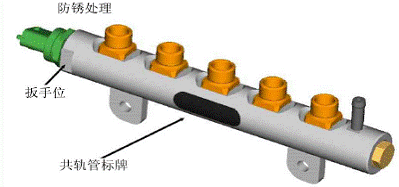

⑧注意使用专用扳手辅助紧固相关接头(图4-5)。
