2009款北京现代悦动无法启动

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2013-6-12 08:04:23 | 显示全部楼层 |阅读模式
故障现象:一辆2009年产北京现代悦动轿车,搭载a阿尔法发动机和配备4速A4CF1型自动变速器,行驶126059km。用户反映该车发动机无法启动着车。

    故障诊断:维修人员接到故障车辆后,故障现象与用户描述的基本一致,打开钥匙启动发动机,启动机启动有力,就是无法着车,排除蓄电池以及启动电机的故障,怀疑故障部位位于发动机机械系统和电子控制系统,维修人员用北京现代原厂故障诊断仪HI—Ds读取发动机故障存储器中的故障码,HI—Ds显示系统正常(如图1所示),无故障码输出。于是对其他控制单元进行检测,希望能找到故障线索。很失望系统都正常,在打开点火升关后,发现发动机故障指示灯是点亮的,说明发动机的控制单元电源是正常的,证明发动机Ecu是工作的。接下来维修人员对发动机系统进行常规检查,拆下火花塞检查点火系统的点火情况,在发动机启动时火花塞正常点火,排除点火系统造成的故障原因,用汽缸压力表检测发动机启动瞬间的汽缸压力约10kPa左右,在正常范围之内,连接汽油压力表检查汽油泵的静态油压,约3.5kPa,压力正常。并且对配气机构和正时都做了检查,未发现异常现象。这就奇怪了,发动机的各项参数都在正常范围之内,怎么无法启动呢?会不会没有喷油信号产生呢?于是用万用表检查喷油器的喷油信号,在发动机启动的瞬间电压达到了12v左右,说明喷油信号是正常的,这时有个维修技师问会不会是防盗了。该车不是电子防盗,采用的是遥控器防盗,并且防盗后发动机Ecu切断的是启动机的启动信号,造成发动机启动无反应,所以这个故障不存在。


    笔者之前遇到过与该车类似的故障,当时是三元催化堵塞导致的,这台车会不会也是堵塞引起的呢?笔者带着疑问去检查,由于没有真空表无法检查真空度,只能将三元催化拆下检查,拆下后用手电筒检查光照度,依然正常。此时笔者已经没有诊断思路,这时维修技师将化油器清洗剂直接向进气歧管内喷清洗剂试了一下,这一点启发了我,于是在发动机启动时喷清洗剂,发动机突突了几下居然启动着车了,笔者看到了希望,但是熄火后依然无法启动。

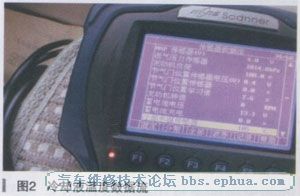

    笔者纳闷了,是不是喷油量不够呢?笔者再次拆下火花塞,启动了很多次,火花塞上居然没有一点被淹的迹象,火花塞上没有一点油,发动机不能启动的原因会不会是因为喷油量太少、混合气过稀导致的呢?可是又是什么原因导致喷油量过少呢,此时笔者联想到用HI—Ds诊断仪读取发动机的静态数据流,惊讶地发现发动机Ecu输出的冷却液的温度为05cC(如图2所示),而此时发动机的实际温度只有5℃,通过上述数据说明,冷启动时喷油量没有加浓,混合气过稀,这就是故障的真正原因,发动机Ecu收到的水温信号是错误的,但它说明了一个问题,那就是电控燃油喷射发动机的Ecu对某些故障不能进行存储,比如该车的水温传感器,即无短路又无断路,只是信号失真,再比如氧传感器反馈信号失真使尾气超标,空气流量传感器由于进气太脏,导致实际进气量与传感器所检测到的进气量差异太大。

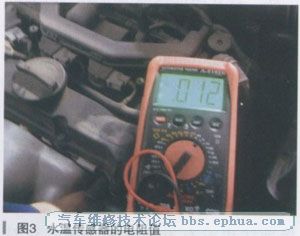

    该车故障说明水温传感器出现了问题,为进一步确定自己判断的正确,用万用表检测水温传感器的电阻值为0.12n (如图3所示),而其他冷车状态的电阻为5.50n。当笔者拔下水温传感器的插头后发动机正常启动了,说明发动机Ecu替代了备用值。


    故障排除:将损坏的水温传感器更换后故障排除。

    故障总结:对于该车的故障案例,其实它并不复杂,对于有经验的维修技师会直接从水温查起,在以上这些状态下,要灵活运用汽车诊断仪,通过数据流分析成为故障解决的关键,通过读取数据流能够了解发动机各个传感器输送到Ecu的参数,即使对某一数据不了解,可以通过与实际值相比较才能找到问题的真正故障部位。在日常的维修工作中,数据流的运用和工作原理的融会贯通和车型特点的把握,都有着不可低估的作用,笔者希望对接触此类车型的维修技术人员能有所启发和帮助。
命运把握在我手,命运由我去创造. 看帖回贴 是一种美德!
回复

使用道具 举报

0

主题

9

回帖

0

积分

新手上路

积分
0

社区居民

QQ
发表于 2013-6-12 08:23:14 | 显示全部楼层
水温传感器坏了 会导致启动不着  我看究其原因还有待详见  探讨可叫 563368337
回复 支持 反对

使用道具 举报

9

主题

302

回帖

10

积分

骑士

积分
10

社区居民

发表于 2013-6-12 10:08:28 | 显示全部楼层

回复 支持 反对

使用道具 举报

90

主题

1273

回帖

4838

积分

精灵王

积分
4838

社区居民忠实会员最爱沙发社区劳模

发表于 2013-6-12 12:40:20 | 显示全部楼层
学习了,曾经遇到过一辆奥迪A6,和这个车的故障一样。
回复 支持 反对

使用道具 举报

1

主题

133

回帖

709

积分

圣骑士

积分
709

社区居民

QQ
发表于 2013-6-12 13:04:18 | 显示全部楼层
我也遇到过这种毛病,桑塔纳2000超人,喷油量不精确
回复 支持 反对

使用道具 举报

302

主题

978

回帖

6519

积分

风云使者

积分
6519

社区居民忠实会员社区劳模社区明星最爱沙发

QQ
发表于 2013-6-12 15:53:11 | 显示全部楼层
深有同感,学习了
回复 支持 反对

使用道具 举报

2

主题

79

回帖

420

积分

骑士

积分
420

社区居民

QQ
发表于 2013-6-12 16:42:08 | 显示全部楼层
死也想不到是水温传感器的问题
回复 支持 反对

使用道具 举报

54

主题

591

回帖

2505

积分

精灵王

积分
2505

社区居民忠实会员社区明星最爱沙发

QQ
发表于 2013-6-12 20:13:38 | 显示全部楼层
有的车会有的车不会,改天找辆悦动验证一下,各位共同关注、、、
