3线的点火模块怎么测量好坏,旁边还有个电容怎么测量?还有俩线的点火线圈都有12V电正常吗?求教
中国的修理工是最伟大的,一把锤 一把扳就可以修遍天下名车!
回复

使用道具 举报

4

主题

163

回帖

744

积分

圣骑士

积分
744

社区居民

QQ
发表于 2013-7-3 10:23:59 | 显示全部楼层
回复 支持 反对

使用道具 举报

0

主题

40

回帖

0

积分

普通会员

积分
0

社区居民

QQ
发表于 2013-7-3 10:49:07 | 显示全部楼层
从你发的图片来看,肯定不是点火线圈。   点火线圈如果是两线的,1根是12v,别外一根是控制搭铁
回复 支持 反对

使用道具 举报

0

主题

13

回帖

47

积分

新手上路

积分
47

社区居民

发表于 2013-7-3 10:52:52 | 显示全部楼层
你的应该是进气温度压力传感器吧
回复 支持 反对

使用道具 举报

0

主题

13

回帖

47

积分

新手上路

积分
47

社区居民

发表于 2013-7-3 10:55:54 | 显示全部楼层
小弟知识有限,只知道两条是打铁,一条是12v电源,另外两条是信号线,有悟,请指正。
回复 支持 反对

使用道具 举报

302

主题

978

回帖

6519

积分

风云使者

积分
6519

社区居民忠实会员社区劳模社区明星最爱沙发

QQ
发表于 2013-7-3 12:28:37 | 显示全部楼层

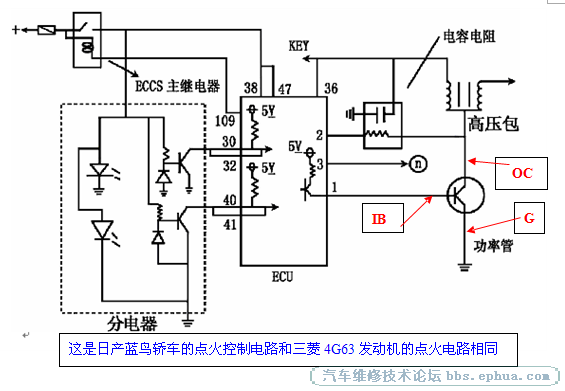

这是点火模块,上面的IB是点火信号线,电压来自电脑,只有启动时才有电,电压一般在0.7V左右;中间的G为搭铁线OC接的是点火线圈的负极引线。这种点火模块最大的问题是搭铁不良,导致无高压火。
回复 支持 反对

使用道具 举报

29

主题

247

回帖

0

积分

骑士

积分
0

社区居民忠实会员

QQ
发表于 2013-7-3 14:16:58 | 显示全部楼层
G线是给仪表转速信号-传感器固定脚为搭铁
回复 支持 反对

使用道具 举报

302

主题

978

回帖

6519

积分

风云使者

积分
6519

社区居民忠实会员社区劳模社区明星最爱沙发

QQ
发表于 2013-7-3 17:06:53 | 显示全部楼层
楼上朋友搞错了吧
