马自达2轿车空调无法制冷

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2013-7-14 08:21:30 | 显示全部楼层 |阅读模式
  一辆行驶里程约6万km,装备4AT变速器和高效率全自动空调系统的马自达2尊贵版轿车。车主反映,该车空调不制冷。
   接车后:起动发动机,打开空调开关,没有冷风出来。经检查,发现空调压缩机不吸合。连接IDS诊断电脑,读取空调系统故障码,电脑显示系统内无故障码存在。
   故障分析:马自达2自动空调的制冷系统采用了叶片式定排量压缩机,压缩机不工作的原因可能与压缩机本身、蒸发器温度传感器、热保护开关、三重压力开关、车外温度传感器、发动机冷却液温度传感器、空调(A/C)开关和线路有关。
   正常情况下,当蒸发器表面温度低于29C,则压缩机无法吸合;当压缩机热量过大时,会切断压缩机的电源供应,压缩机无法吸合;当制冷系统压力过低时,低压开关断开,提供给空调控制单元信号以保护制冷系统,压缩机无法工作;当室外温度低于5℃时,压缩机无法工作;当发动机冷却液温度超过115℃时,发动机控制模块(PCM)会禁止压缩机吸合。
   故障诊断:起动发动机,打开空调(A/C)开关,通过IDS读取发动机控制模块数据。发动机控制模块中储存有发动机、自动变速器、制动防抱死系统和空调等多种系统信号。根据上述分析,选取与空调系统有关的A/CL(VOLT)V(负载电压信号)、A/CT (VOLT)V(蒸发器表面温度电压信号)、A/CT(TEMP)(室外温度信号)、ECT (TEMP)(发动机冷却液温度)ACCS(MODE)(压缩机循环开关)和AC-REQ (MODE)(空调请求信号)信号,并进一步查看其数据。
    数据显示A/CT为3090、ECT为9290 , A/CT为4.98V,说明室外温度、发动机冷却液温度和蒸发器表面温度正常。ACCS(MODE)(压缩机循环开关)显示为“OFF”,工作状态正常。A/CL为0.56V,拔下制冷系统中的压力开关,A/CL变为5V,说明压力开关也正常。AC-REQ显示为“No”,说明没有空调请求信号,引起故障的原因是发动机动力模块没有收到AC-REQ或没有发出控制压缩机电磁离合器线路的信号。

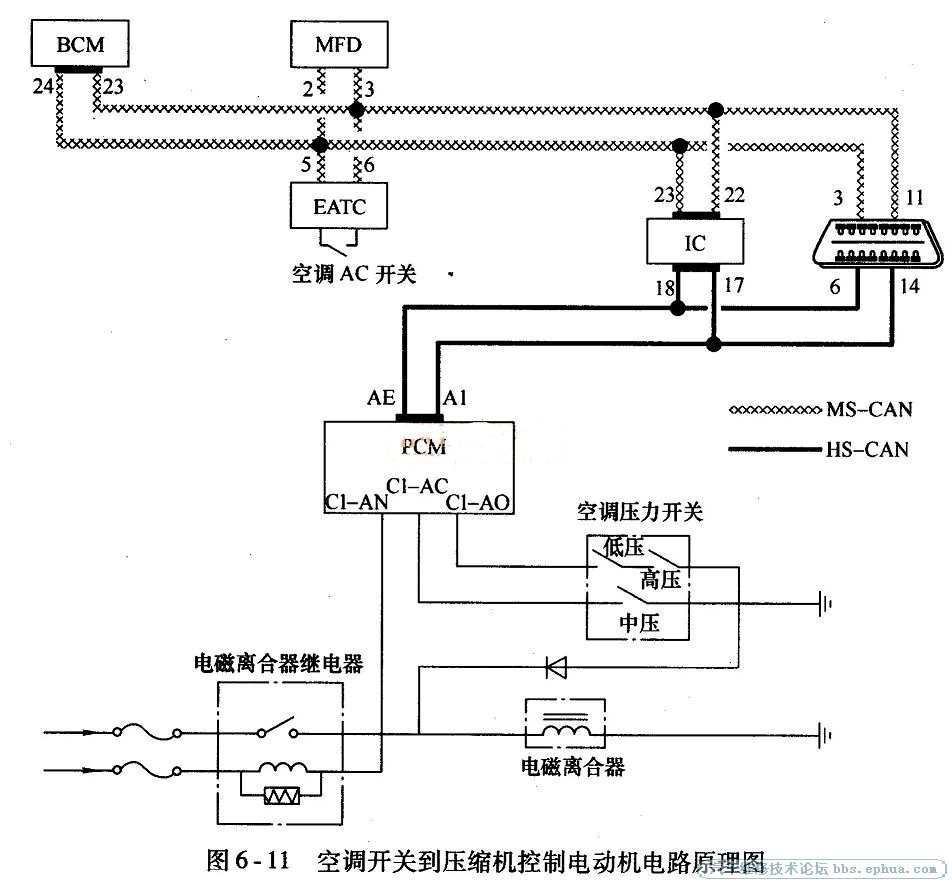

   故障排除:如图6-11所示,空调开关控制压缩机电路。工作过程:空调开关请求信号、空调模块(EATC)→仪表IC→PCM→空调压缩机离合器继电器→空调压缩机离合器吸合。

马自达2电路图

马自达2电路图


   起动发动机,打开空调开关,测量空调离合器继电器动触点,动触点不吸合;测量空调离合器继电器线圈电阻,电阻正常;线圈到发动机动力模块PCM的电压为12V,说明PCM内部没有搭铁,引起继电器不吸合,继电器正常。闭合空调离合器继电器,压缩机吸合,说明压缩机正常。
   按下空调自动模式或手动模式或前风窗玻璃快速除雾按钮,空调系统送风和风门交换功能正常;在操纵A/C按钮的同时多功能显示屏(MFD)可以正常显示空调即时状态;操作空调控制面板风速、风向时MFD显示正常,说明A/C开关、EATC以及MS-CAN(中速网络)正常。
   检查HS-CAN(高速网络),测量PCM的插头A1号端子和IC插头17号端子之间的电阻为120Ω,测量PCM的插头AE号端子和IC插头18号端子之间的电阻值为120Ω,说明HS-CAN正常。
    线路与网络都正常,怀疑仪表IC在2种网络信号转换的时候出现问题。进入仪表IC,试图查看空调信号,发现没有空调方面的数据流,空调请求信号可能在仪表IC中转换时信号丢失。在车身仪表中重新做CCC(车辆中央参数)基本设定后试车,空调压缩机吸合,故障排除。
   该车空调不但采用自动空调系统,而且涉及高速网络、中速网络与网关系统,维修该类型空调系统时,应充分利用故障诊断仪读取空调参数的数据流以分析故障原因,检修时从简单入手,进行全面细致的检查,才能少走弯路,提高维修效率和质量。
