宝马730Li轿车仪表无显示

rong · 发表于 2013-7-19 06:53:42

一辆行驶里程约6万km，车型为F02，搭载N52发动机的2011年宝马730Li轿车。用户反映：该车仪表无显示。

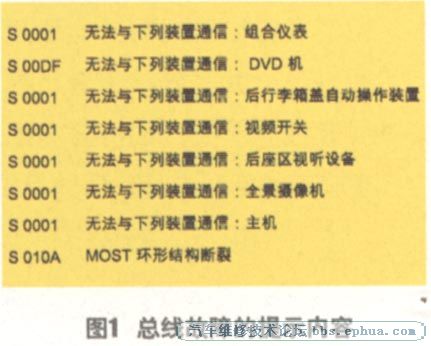

检查分析：维修人员试车，发现该车除组合仪表无显示外，音响系统也不能工作。检测网关控制单元，发现该车存在总线故障（图1）。查看网络布局图，发现光纤总线MOST局域网异常。

对于采用光纤总线的局域网而言，如果网络中任一控制单元失效，那么整个环路就会断裂。从网络布局图的控制单元状态来看，在MOs丁网络中，视频控制单元VM和功放单元AMP下的色标为灰色，说明它们都是网络的断点。
查看这2个控制单元的电源熔丝，发现功放单元的熔丝已熔断。更换熔丝后试车，功放单元的色标变为黄色。这时在MOST网中只剩下视频控制单元的色标为灰色，说明断点就在这里。
故障排除：更换视频控制单元，故障排除。

魔力师傅 · 发表于 2013-7-19 14:03:41

抢个沙发嘿嘿

追逐你的脚步zxc · 发表于 2013-7-19 23:56:53

汽车巨擘 · 发表于 2013-7-27 19:27:50

他的背包很有用

xoos · 发表于 2013-7-27 20:16:13
