现代劳思斯酷派发动机无法启动

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2013-8-1 07:32:26 | 显示全部楼层 |阅读模式
一辆行驶里程约1.5万km,配置2. 0T发动机和自动变速器的现代劳恩斯酷派轿车。用户反映:该车用遥控器打开车门后,踩下制动踏板并按下起动按钮,车辆没有任何起动迹象,同时仪表板的防盗指示灯会在按下起动按钮时闪烁。
    接车后:结合故障症状分析,初步判断该车的智能钥匙/按钮起动系统出了问题。使用诊断仪对智能钥匙(SMART KEY)控制系统进行自诊断,有一个故障码B1978,含义为电控转向锁(ESCL)故障。ESCL是控制车内转向柱锁开锁或闭锁的部件,安装在转向柱上。它受电源控制模块(PDM)和智能钥匙模块(SMART ECM)控制,而只有电控转向柱锁正确开锁之后,发动机才能起动。
    查阅相关维修资料,得知故障码B1978是由于智能钥匙模块和电源控制模块收到电控转向柱锁开锁或闭锁的信号所致,然后由智能钥匙模块进行记录的,因此可以初步判断故障在电控转向柱锁。常见原因有两个方面,一是电控转向柱锁与电源控制模块之间连接不良,二是电控转向柱锁本身有故障。用万用表检测相关线路,没有发现短路、断路或接触不良问题。拆下电控转向柱锁模块,外观没有问题。进行更换处理,然后重新匹配智能钥匙,试车,发动机顺利起动,故障彻底排除。

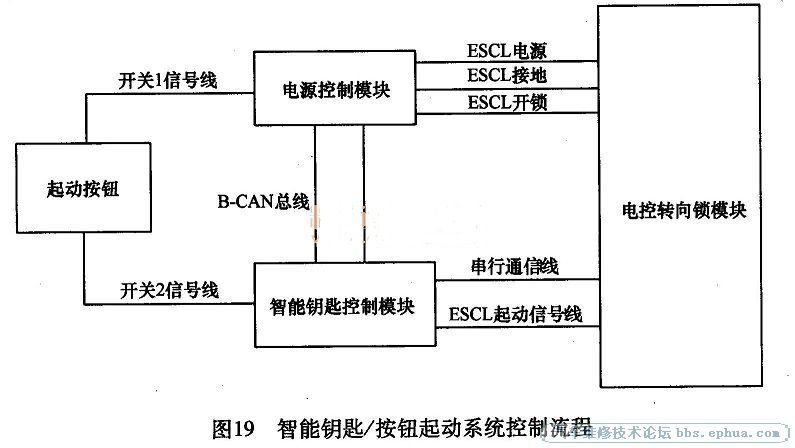

    智能钥匙/按钮起动系统的工作原理如下:自动变速器位于P/N位,制动开关处于接通状态,按下起动按钮,起动按钮通过1号和2号开关信号线将起动请求信号发送到智能钥匙模块和电源控制模块。电源控制模块向电控转向柱锁提供电源和接地回路,电控转向柱锁被激活,然后通过串行通信线将待机开锁状态信号发送至智能钥匙模块。智能钥匙模块应答后向电控转向柱锁发送开锁指令信号。转向柱完全开锁后,电控转向柱锁将确认信号发送回智能钥匙模块和电源控制模块。此后智能钥匙模块命令电源控制模块起动发动机,电源控制模块控制IGN1电源继电器、IGN2电源继电器和起动继电器,使发动机起动运转。智能钥匙/按钮起动系统控制流程见图19。

现代劳思斯酷派

现代劳思斯酷派


    转向柱锁开锁是起动车辆的前提。当电控转向柱锁模块损坏后,智能钥匙模块收不到开锁状态信号,不允许发动机起动,同时设定相关故障码。在维修中要注意,以上相关模块之间必须匹配后才能正常工作,若更换其中某个模块(智能钥匙模块、电源控制模块或电控转向柱锁模块),都必须重新进行智能钥匙匹配,否则系统不能正常工作。
