本田飞度行驶时熄火、之后无法启动着车

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2013-8-20 07:04:25 | 显示全部楼层 |阅读模式
一辆行驶里程约4万km的本田飞度轿车。用户反映:启动该车辆时起动机运转正常,但发动机无法着车。
   接车后:对燃油供给系统进行检查,打开点火开关,能够听到燃油箱中的燃油泵运转声,说明线路连接正常。测量燃油压力,在标准值范围内,说明故障与燃油供给系统无关。

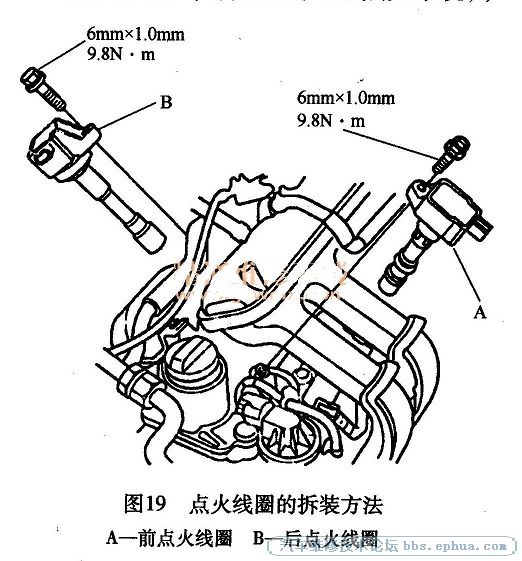

    对点火系统进行检查,该发动机采用I-DSI点火系统(智能型独立双点火系统),每个气缸配置两个点火线圈(前部点火线圈和后部点火线圈)和两个火花塞。取下1缸前部点火线圈,拆下火花塞,发现火花塞电极粘有燃油。将所有火花塞拆下来,处理干净后试车,故障依旧。将火花塞插入点火线圈放在气缸盖上接地,起动发动机,火花塞没有跳火,说明点火系统有故障。拔下1缸前部点火线圈的3针线束插头,打开点火开关,测量电源端子电压,结果没有蓄电池电压。点火线圈的拆装方法见图19。

   检查全车熔丝,发现驾驶人侧熔丝盒内的14号、15号熔丝烧断。14号熔丝是前部点火线圈的供电熔丝,15号熔丝是后部点火线圈的供电熔丝。换上新的熔丝,这两个熔丝又烧断了,说明点火线路存在短路故障。用万用表检查14号、15号熔丝插座,发现电源插脚对地短路。检查供电线路连接情况,没有发现问题。将所有点火线圈的线束插头拔下来,熔丝插座的短路现象消失。逐一检查8个点火线圈(4个前部点火线圈和4个后部点火线圈),结果发现3缸的前部点火线圈和后部点火线圈均短路损坏。更换损坏的点火线圈,14号、巧号熔丝不再烧断。起动发动机,发动机有初爆声,但还是运转不起来。进行跳火试验,高压火正常。
    使用诊断仪对发动机系统进行自诊断,没有故障码。查看发动机工作数据,发现起动时发动机转速只有80r/min左右,而实际的发动机转速要比该转速高得多。发动机转速信号是由曲轴位置传感器提供的,接下来对曲轴位置传感器进行检查,发现该传感器的端部有明显的磨损痕迹。曲轴位置传感器是磁感式传感器,与曲轴触发轮之间应有一定的空气间隙,否则无法产生信号。怀疑曲轴触发轮有问题,决定拆除油底壳进行检查。举起车辆,发现铝质的油底壳曾经因撞裂而修补过。放掉机油,拆下油底壳,发现曲轴触发轮碎裂。曲轴更换触发轮,装好抽底壳,更换机油,试车,故障彻底排除。
   曲轴触发轮虽然碎裂但没有完全失效,起动时仍然能够输出信号,但信号异常。点火系统虽然能够点火,但点火间歇性中断或点火时刻不正确,导致发动机无法运转起来。另外,从发动机数据流中可以看出,发动机控制模块能够收到曲轴位置传感器信号,因此不会设定相关故障码,发动机故障灯没有异常点亮。
命运把握在我手,命运由我去创造. 看帖回贴 是一种美德!
回复

使用道具 举报

366

主题

214

回帖

6655

积分

风云使者

积分
6655

热爱本论坛奖社区居民社区明星

发表于 2013-8-20 07:35:50 | 显示全部楼层
双点火系统,8火花塞,有些修理工不注意,换火花塞只换前面 4个,多谢分享
回复 支持 反对

使用道具 举报

10

主题

381

回帖

2227

积分

精灵王

积分
2227

社区居民忠实会员

发表于 2013-8-20 08:06:25 | 显示全部楼层

回复 支持 反对

使用道具 举报

55

主题

1335

回帖

3733

积分

超级版主

Rank: 8Rank: 8

积分
3733

社区居民最爱沙发

QQ
发表于 2013-8-20 08:51:22 | 显示全部楼层
学习一下
QQ:75922386验证:修理工 加我QQ
回复 支持 反对

使用道具 举报

50

主题

310

回帖

1603

积分

精灵王

积分
1603

社区居民忠实会员实名认证最爱沙发

QQ
发表于 2013-8-20 09:45:19 | 显示全部楼层

中国的修理工是最伟大的,一把锤 一把扳就可以修遍天下名车!
回复 支持 反对

使用道具 举报

302

主题

978

回帖

6519

积分

风云使者

积分
6519

社区居民忠实会员社区劳模社区明星最爱沙发

QQ
发表于 2013-8-20 11:49:39 | 显示全部楼层

回复 支持 反对

使用道具 举报

0

主题

143

回帖

299

积分

侠客

积分
299

社区居民

发表于 2013-8-20 12:32:32 | 显示全部楼层

回复 支持 反对

使用道具 举报

6

主题

310

回帖

757

积分

圣骑士

积分
757

社区居民杰出贡献奖热爱本论坛奖

QQ
发表于 2013-8-20 14:57:04 | 显示全部楼层
多谢楼主,学习了。
回复 支持 反对

使用道具 举报

17

主题

56

回帖

1025

积分

精灵王

积分
1025

社区居民

QQ
发表于 2013-8-20 15:54:57 | 显示全部楼层
内容很好,谢谢你
