奇瑞A3起动机能正常转动,但发动机不启动车

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2013-8-28 06:55:01 | 显示全部楼层 |阅读模式
一辆行驶里程约11万km的奇瑞 A3 轿车。用户反映:该车起动机能正常转动,但发动机无启动着火迹象。
    故障诊断:
    1.初步检查
    1)问诊。仔细询问客户后得知汽车是在正常行驶过程中发动机突然熄火,再起动不能着火,发动机在熄火之前没有任何异常,发动机水温、机油压力都正常,汽油箱内也有约一半汽油,汽车不能着火后就拖到汽修厂请求排除此故障。
    2)外观检查。经过检查没有发现燃油分配管路有泄漏现象,高压线圈低压电路连接良好;检查发动机电控单元保险丝、高压线圈保险丝和油泵保险丝,均正常;检查进气管路无漏气;检查曲轴位置传感器插接器连接良好、喷油器插接器连接良好。
    2.故障验证
起动发动机 2 次,无着火现象。做 1 缸和 2 缸跳火试验,火花塞跳火正常,由于是行驶不到 5 万 km 的汽车,认为发动机气缸压力应该是可以的。在后排座位附近听燃油泵的运转声音,连续把点火开关从 OFF 挡转到 START 挡,没有听到燃油泵运转的声音,初步断定是燃油泵不工作导致发动机不能正常着火。
    3.故障排除
1)用 KT600 故障解码仪做燃油泵动作测试。把故障解码仪的数据线连接好,打开左侧车门,用十字花螺丝刀拆卸仪表保险丝的护盖,同时接好解码仪,点火开关打到点火挡,通过做燃油泵动作测试,发现燃油泵仍然不工作后,怀疑燃油泵的线路出现故障。
2)检修燃油泵线路。通过查阅奇瑞A3 维修手册得知保险丝 FB16-15A 给燃油泵继电器触点 30 供电,燃油泵继电器触点87 给燃油泵供电,燃油泵继电器触点 85 由 EMS 主继电器触点 30 供电,燃油泵继电器触点86 由发动机控制单元控制搭铁。首先检查保险丝 FB16-15A 没有熔断,工作正常。其次检查燃油泵继电器,用万用表检测燃油泵继电器85 号和 86 号端子之间的电阻为90Ω,阻值符合技术要求。取下燃油泵继电器外壳,检查其触点有烧蚀接触不良,造成虚接。把触点处理后装到电器控制盒后,起动发动机,发动机能正常着火。踩下油门踏板,发动机加速正常。用 KT600 故障解码仪读取发动机的数据流,其怠速节气门开度、喷油脉宽符合技术要求,加速有力,前后氧传感器工作正常。

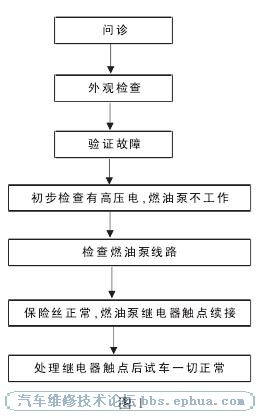

    故障总结:图1 为本次故障诊断总结。|
命运把握在我手,命运由我去创造. 看帖回贴 是一种美德!
回复

举报

12

主题

435

回帖

1万

积分

光明使者

积分
11212

社区居民忠实会员社区明星实名认证

QQ
发表于 2013-8-28 09:17:35 | 显示全部楼层
继电器修复 怎么报价   一般修复成功的触点都难以做到耐用!!!!!!
回复 支持 反对

举报

9

主题

1635

回帖

4478

积分

精灵王

积分
4478

热爱本论坛奖社区居民忠实会员最爱沙发社区明星

QQ
发表于 2013-8-28 10:38:01 | 显示全部楼层

新丰电子
回复 支持 反对

举报

50

主题

2070

回帖

5129

积分

风云使者

积分
5129

社区居民

QQ
发表于 2014-3-23 08:14:26 来自手机 | 显示全部楼层
学习学习了
回复 支持 反对

举报

13

主题

232

回帖

886

积分

圣骑士

积分
886

社区居民

QQ
发表于 2014-3-23 09:09:28 | 显示全部楼层
学习了
