奔驰C300发动机故障灯点亮

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2013-8-29 07:27:12 | 显示全部楼层 |阅读模式
故障现象

一辆2010年的进口奔驰C300旅行车,装备M272V6发动机,行驶里程47765km。车主反映此车发动机故障灯点亮,发动机怠速正常,行驶及加速正常。通过试车确认,故障如实。询问客户车辆使用情况,得知该车发动机进行过解体维修。

故障诊断与排除

首先用StarD奔驰专用诊断仪进行快速测试,查询结果显示发动机控制系统有4个故障记录,分别是:“1211,进气凸轮轴(汽缸列2)的位置与曲轴位置相比不可信”、“1204,排气凸轮轴(汽缸列2)的位置与曲轴位置相比不可信”、“0736,排气凸轮轴(汽缸列2)的位置偏离标准值”和“0744,进气凸轮轴(汽缸列2)的位置偏离标准值”,以上4个故障均为当前故障。


查看该车发动机的数据流,左侧汽缸列进、排气凸轮轴的位置数据与右侧汽缸列进、排气凸轮轴的位置数据非常接近,但是左侧汽缸列进、排气凸轮轴的位置数据相对于右侧的数据变化范围小很多。

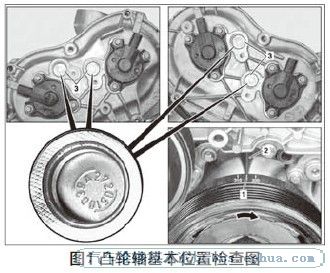

根据故障引导测试,首先检查凸轮轴基本位置,参照图1将曲轴按发动机旋转方向转至305°,与正时链盖上定位缘对齐,拆除凸轮轴霍尔位置传感器,脉冲轮上的标记因在孔的中心位置。检查发现本车发动机正时准确。

接下来使用万用表检查左侧进、排气凸轮轴霍尔传感器的供电。关闭点火开关,拔下部件B6/4(左侧进气凸轮轴霍尔传感器)、B6/6(左侧排气凸轮轴霍尔传感器)上的插头,接通点火开关,检测B6/4的1号与3号之间的电压为12.4V,属于正常范围。使用示波器对曲轴位置传感器、凸轮轴位置传感器信号进行检测,发现波形正常,此时诊断进入困境。

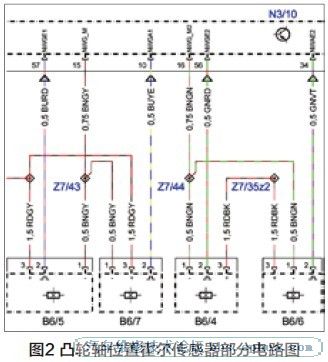

按发动机电控系统(ME)凸轮轴位置霍尔传感器部分电路图(图2)对左侧进、排气凸轮轴霍尔传感器信号电路进行检查,发现B6/4的2号脚与N3/10的34号脚导通,B6/6的2号脚与N3/10的56号脚导通。通过对B6/6与B6/4的插头进行检查,发现这两个插头是一样的,并且两个传感器在发动机上安装位非常接近,可以互相调换,可能之前发动机在解体维修时,维修技师将以上两个插头插错导致了该车发动机故障灯点亮的故障。


将B6/6与B6/4的插头进行互换,清除发动机控制单元内存储的故障码,启动发动机,发动机故障灯熄灭,发动机运转正常。

维修小结

通过维修本案例,笔者有如下体会:

1.在日常维修工作中,对相同的插头、管子在拆装时应做好配对标记,以免安装时发生错误。

2.要认真学习示波器的使用,特别要仔细甄别波形,对比正时系统各传感器输出波形的相对位置是否准确。

3.检查电路时应仔细观察检测电路是否跟电路图中标注的位置相对应。
