2008迈腾全自动空调鼓风机不工作

修理工 · 发表于 2013-9-1 07:32:08

08款迈腾全自动分区自动空调鼓风机不工作,打开空调开关鼓风机风量有显示但不吹风,进入08空调/暖风电子设备检测到有8个故障,分别为空调基准电压低,01810 右侧温度风门马达V159;01272 中央风门位置控制马达V70;00710 除霜器风门达V107,01274 气流风门马达V71;01273 新鲜空气鼓风机V2对地短路偶尔发生.由于故障码涉及的部件较多,无法明确具体的故障点,分析应为空调电控单元的控制线路.因此故障现象主要表现为鼓风机不工作,先从鼓风机的电控功能有效性检修入手.

迈腾全自动空调

迈腾鼓风机上集成有新鲜空气控制单元J128,鼓风机工作除依靠鼓风机本身的供电外,还需要J128控制,如鼓风机风量控制信号和切断信号, 由此鼓风机不工作涉及到故障点有:鼓风机本身, 新鲜空气控制单元J128,J255空调双区控制单元,J255至J128的控制线路,J255外围控制线路.

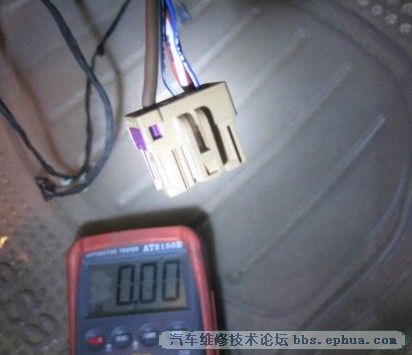

拆下副驾驶手盒 ,检查鼓风机专用两孔供电插头,用试灯测试有12V的实电,检查J128的4孔插头的T6BE/4脚有来自SC39的供电, T6BE/4脚搭铁正常, 但T6BE/1脚和T6BE/2脚皆无来自J255的供电,对比J128与空调电控单元的控制线状态实测标准说明此两线存在电路故障.

J128与空调电控单元的控制线状态实测标准参考值如下:

[/table]

黑/白线

蓝/白线

备注

关闭点火状态

0V

打开点火开关

0V

10.45V

打开空调

1档1.93V,2档2.4V,3档3.35V,4档4.07V,5档5.33V,6档7.07V,7档8.97V

10.45V

[table=100%,#ffffff]进一步检测J255的相应信号端子也无供电,由此可将故障点缩小为J255本身故障或J255外围电路失效.结合之前所读取的故障码有基准压的故障码,先对J255的供电线路进行检查, ,检查T20C/16脚有来自SD15的30电,T20C/20无来自SC27的15电,检查SC27熔断,更换SC27, 对J255做基本设置,故障排除.综合本故障案例为J255的15号供电失效,引发空调控制面板的局部功能无法执行,由于J255对J128的两条控制线无控制信号,致使空调鼓风机得不到J128的工作触发信号而不工作.如果单从鼓风机两供电插头有实电可能会陷入确定鼓风机故障的误区.

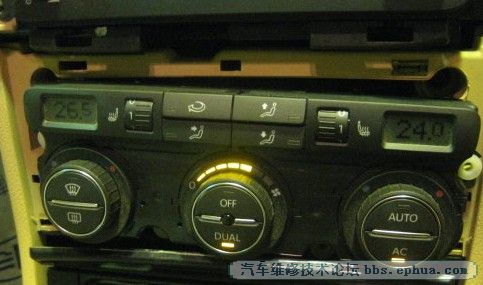

迈腾自动空调
