雪佛兰景程电子真空助力泵开关失效

rong · 发表于 2013-9-9 18:33:49

故障现象：2011款新景程发动机舱冒烟，有线束烧损。

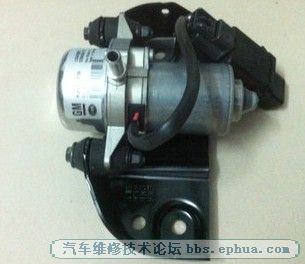

故障诊断与排除：检查发现，烧焦的线束是电子真空助力泵的线束。电子真空助力泵(图4)是制动助力器的辅助真空提供部件，以保证制动助力器有充足的真空度，用于发动机未启动或高原真空不足时，给真空助力器提供真空源。电子真空助力泵开关监测助力器的真空度，当系统内的真空度下降时，电子真空助力泵开关内的触点闭合，接通电子真空助力泵的电机继电器，继电器吸合给电子真空助力泵电机提供电压。

检查发现电子真空助力泵开关已经失效，不论真空值大小，一直处在接通状态。

分析故障原因是电子真空助力泵开关损坏，触点始终闭合，导致电子真空助力泵一直工作，最终过热卡死，线束烧损。

更换电子真空助力泵开关、线束和电子真空助力泵后故障排除。

947152310 · 发表于 2013-9-9 18:50:22

《忘忧草》 · 发表于 2013-9-9 20:00:59

a6591241 · 发表于 2013-9-9 20:55:18

北京刘旭 · 发表于 2013-9-10 08:47:02

来张图片：

虹光汽车修理 · 发表于 2013-9-10 10:20:51

O(∩_∩)O谢谢

顺旺汽修 · 发表于 2013-9-10 18:58:31

搂主你发这么多帖子，我想问一问都是原创的吧！

wandaxiaoqu · 发表于 2013-9-10 19:41:46

还没遇到过这样的故障，今天学习了

车天车地 · 发表于 2013-9-10 21:37:37

学习了

duzhiyuya · 发表于 2013-9-11 21:27:08
