10年迈腾风扇电路图

6 主题	35 回帖	231 积分

积分: 231

发消息

发表于 2013-9-16 20:31:19 | 显示全部楼层 |阅读模式

10年迈腾风扇电路图，师傅们谁有急

回复

使用道具举报

264 主题	2736 回帖	1万积分

积分: 12721

发消息

发表于 2013-9-16 20:52:24 | 显示全部楼层

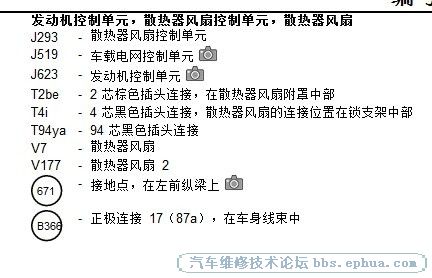

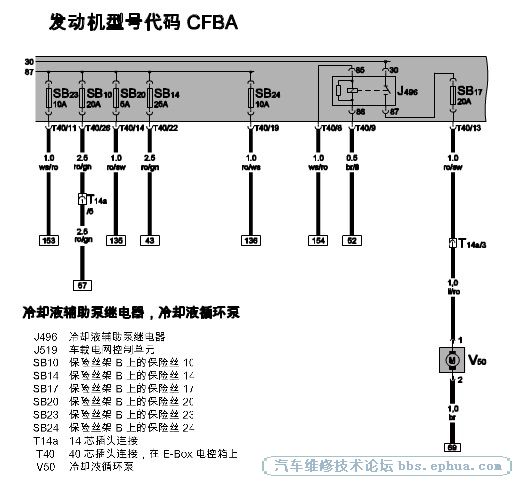

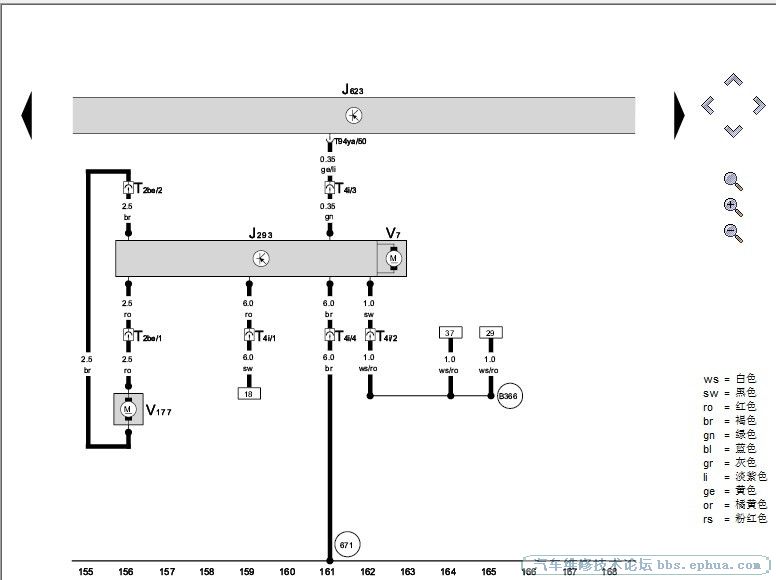

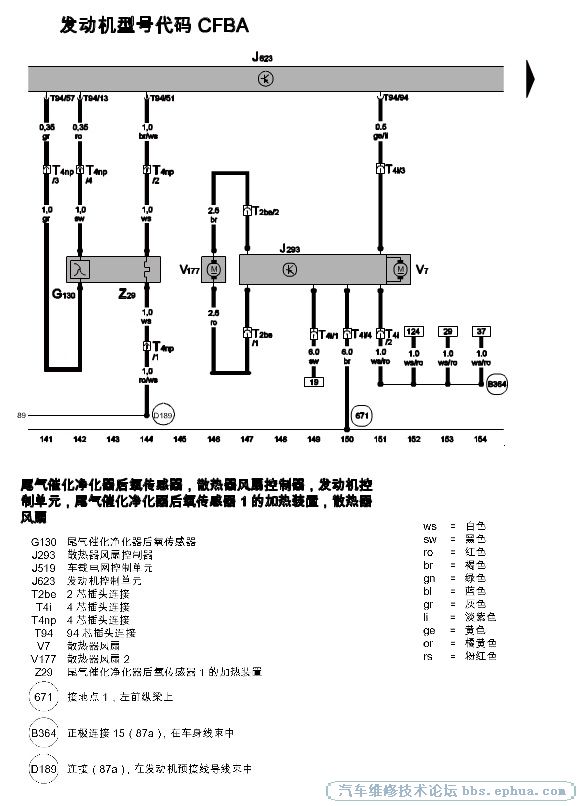

10年迈腾风扇电路图 2.jpg

回复支持反对

使用道具举报

0 主题	69 回帖	0 积分

积分: 0

发消息

发表于 2013-9-16 21:04:06 | 显示全部楼层



回复支持反对

使用道具举报
