麦弗逊式独立悬架

rong

麦弗逊悬挂(MacPhersan)，是现在非常常见的一种独立悬挂形式，大多应用在车辆的前轮。简单地说，麦弗逊式悬挂的主要结构即是由螺旋弹簧加上减震器以及A字下摆臂组成，减震器可以避免螺旋弹簧受力时向前、后、左、右偏移的现象，限制弹簧只能作上下方向的振动，并且可以通过对减震器的行程、阻尼以及搭配不同硬度的螺旋弹簧对悬挂性能进行调校。

　　麦弗逊悬挂最大的特点就是体积比较小，有利于对比较紧凑的发动机舱布局。不过也正是由于结构简单，对侧向不能提供足够的支撑力度，因此转向侧倾以及刹车点头现象比较明显。下面就为大家详细的介绍一下麦弗逊悬挂的构造以及性能表现。
　　麦弗逊悬挂的历史
　　麦弗逊式悬挂是应前置发动机前轮驱动(ff)车型的出现而诞生的。ff车型不仅要求发动机要横向放置，而且还要增加变速箱、差速器、驱动机构、转向机，以往的前悬挂空间不得不加以压缩并大幅删掉，因此工程师才设计出节省空间、成本低的麦弗逊式悬挂，以符合汽车需求。
　　麦弗逊(Macphersan)是这套悬挂系统发明者的名字，他是美国伊利诺伊州人，1891年生。大学毕业后他曾在欧洲搞了多年的航空发动机，并于1924年加入通用汽车公司的工程中心。30年代，通用的雪佛兰公司想设计一种真正的小型汽车，总设计师就是麦弗逊。他对设计小型轿车非常感兴趣，目标是将这种四座轿车的质量控制在0.9吨以内，轴距控制在2.74米以内，设计的关键是悬挂。麦弗逊一改当时盛行的板簧与扭杆弹簧的前悬挂方式，创造性地将减振器和螺旋弹簧组合在一起，装在前轴上。实践证明这种悬架形式的构造简单，占用空间小，而且操纵性很好。后来，麦弗逊跳槽到福特，1950年福特在英国的子公司生产的两款车，是世界上首次使用麦弗逊悬架的商品车。
　　麦弗逊悬挂的构造

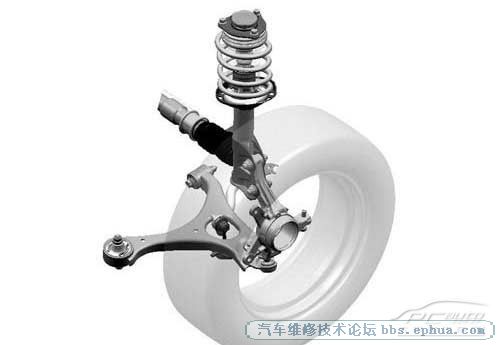

　　麦弗逊式悬挂由螺旋弹簧、减震器、A字形下摆臂组成，绝大部分车型还会加上横向稳定杆。麦弗逊式独立悬架的物理结构为支柱式减震器兼作主销，承受来自于车身抖动和地面冲击的上下预应力，转向节(也可说车轮，因为转向节作用于车轮)则沿着主销转动;此外，其主销可摆动，特点是主销位置和前轮定位角随车轮的上下跳动而变化，且前轮定位变化小，拥有良好的行驶稳定性。
　　在麦弗逊式独立悬架中，支柱式减震器除具备减震效果外，还要担负起支撑车身的作用，所以它的结构必须紧凑且刚度足够，并且套上螺旋弹簧后还要能减震，而弹簧与减震器一起，构成了一个可以上下运动的滑柱。还有一个关键部件---A字型下摆臂，它的作用是为车轮提供横向支撑力，并能承受来自前后方向的预应力。车辆在运动过程中，车轮所承受的所有方向的冲击力量就要靠支柱减震器和A字型下托臂这两个部件承担。
　　麦弗逊悬挂的优缺点
　　主要优点
　　麦弗逊悬挂拥有良好的响应性和操控性，而且结构简单，占用空间小，成本低，重量轻，适合布置大型发动机以及装配在小型车身上。
　　其他优点
　　麦弗逊式悬架的其他优点是：
　　a. 由于具有较大的有效距离C，作用在车身连接点E和D处的力较小;
　　b. 点G和N之间只有很小的距离D;
　　c. 弹簧行程大;
　　d. 省去了三处支承;
　　e. 易于构造前部车底板形状。
　　缺点
　　行驶在不平路面时，车轮容易自动转向，故驾驶者必须用力保持方向盘的方向，当受到剧烈冲击时，滑柱易造成弯曲，因而影响转向性能。稳定性差，抗侧倾和制动点头能力弱，增加稳定杆以后有所缓解但无法从根本上解决问题，耐用性不高，减震器容易漏油需要定期更换。
