福特蒙迪欧致胜中央显示屏黑屏

rong

  一辆行驶里程约6万km的2010年长安福特蒙迪欧致胜轿车。用户反映：该车启动后中央显示屏黑屏，黑屏时DVD无法工作，屏幕无显示；此时空调控制开关也不起作用，空调工作不正常，出风口为自然风。
    故障诊断：
    1）试车，故障未出现。询问驾驶人，得知该车在半年前第一次发生该故障，后逐渐频繁，最近一周发生2～3次，但每次对蓄电池断电后即可恢复。
    2）根据故障现象初步判断可能为：中央显示屏及其电路故障或空调系统电路故障。
    3）用IDS检测仪读取故障码，无故障码存储。再用IDS执行车载网络测试，发现所有控制模块都能正常显示在网络上。
    4）检查DVD和空调控制模块的相关电路，均正常。
    5）分析可能为DVD总成（包含，DVD及空调控制模块）故障，更换DVD总成后试车，故障重现。

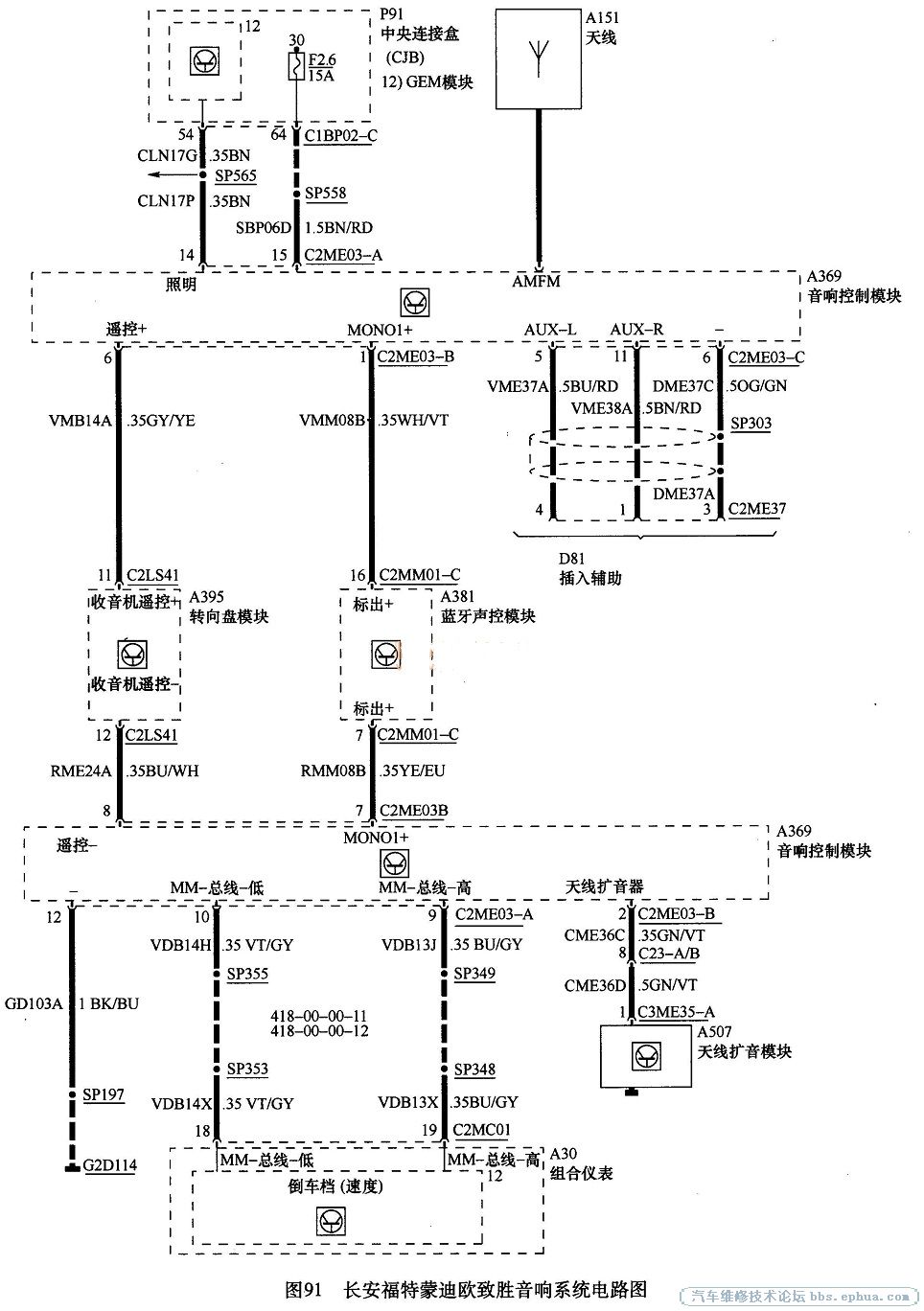

    6）如图91所示，根据电路图分别检查熔丝F2. 6两端的电压，均为12V，正常。拆下DVD但不断开DVD后部的任何导线连接器，测量连接器C2ME03-A的端子15的电压，电压也为12V;又检查音响控制模块的接地，也正常，说明电路并没有问题。断开DVD后部的连接器并装复后，系统又能正常工作了。

蒙迪欧致胜电路图

    7）从每次断开蓄电池后显示屏均能恢复正常的情况看，可能与蓄电池有关。于是检查蓄电池，当断开蓄电池正极电缆时，发现蓄电池正极通往起动机和发电机的电缆接头固定位置不正确。
    8）拆下该正极电缆的固定螺母。发现螺母无法紧固且螺栓螺纹已损坏，此外接线柱及螺栓都有烧蚀的痕迹，存在接触不良的情况。分析为蓄电池正极电路接触不良导致DVD和空调控制模块有时无法正常供电，造成这两个系统无法正常工作。
故障排除：更换蓄电池接线柱并紧固后试车，故障不再出现。
