宝马530i信息娱乐系统工作异常

rong

一辆行驶里程超20万km的2003年宝马530i轿车。用户反映：该车信息娱乐系统工作时，显示器有时突然出现几秒钟无图像，但并不是黑屏，其操作控制器和主菜单按钮也反应迟钝。
    故障诊断：
    1）连接宝马原厂专用诊断仪进行自诊断。点击“快速测试”键，对全车电控系统进行扫描，测试完成后，查看诊断结果，无故障码。
    2）操作变速杆旁边的控制器和主菜单按钮，显示器都能正常显示图像。当对CD机进行操作时，故障现象出现，播放音乐断断续续，显示器突然一下就没了图像，并持续了几秒钟。控制器或主菜单按钮反应明显变慢，要等1～2min才有反应。此时再次进行自诊断检测发现无法进入通信连接。

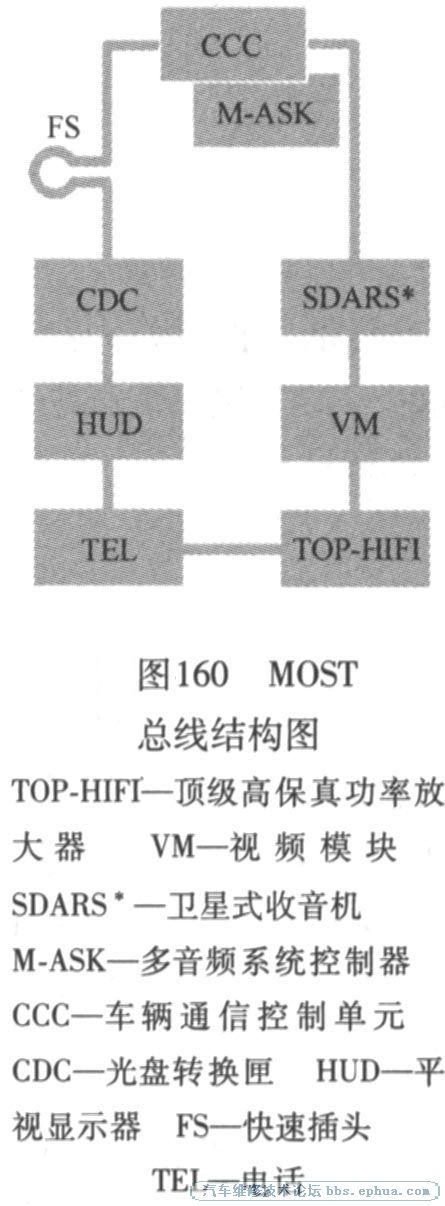

    3）如图160所示，根据车载网络系统和MOST总线工作原理分析，在MOST总线的环形结构中，光信号只能向一个方向进行单向传输，只有MOST总线光缆连接以及控制单元工作正常的情况下，光信号才能正常传输。

    4）由此判断产生上述故障现象可能有以下原因：①光纤因过分弯折而损坏或光缆插头没有插好；② MOST总线环形结构中某一控制单元中的信号转发器损坏；③ MOST总线环形结构中某一控制单元无供电。
    5）检查光纤无弯折，表面无破损，插头无松动。
    6）连接SSS-OPS编程器，进行编程检查，发现TEL、VM、CCC控制单元无应答，无法进行编程。
    7）进行MOST系统中环形光纤结构的光纤传输检测，用OPS编程器中的MOST光纤接头逐个跨接系统中的控制单元，同时去操作控制器和主菜单试用各功能，当跨接到车载电话TEL控制单元时，CD机能正常播放音乐，收音机能够正常收听，中央信息显示屏也能正常显示图像，各项功能均恢复正常。
    8）重新连接SSS-OPS编程器，进行编程设码检查，没有显示无应答的控制单元，均可正常编程。由此可以判定为车载电话控制单元故障。
故障排除：更换TEL电话控制单元，重新进行编程设码。
