起亚K3车发动机进气凸轮提前偶发故障排除

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2013-11-25 06:36:35 | 显示全部楼层 |阅读模式
故障现象:一辆起亚K3 1.6GLS车,因发动机故障灯异常点亮而进厂检修。据驾驶人反映,用GDS可以检测到故障代码P0叭1,且已经在其他修理厂清洗过润滑系统,当时试车一切正常,但第二天故障代码又出现了。

    故障诊断:接车后检查发现,发动机故障灯确实异常点亮;对车辆进行路试,未见明显异常。连接GDS,调得故障代码为“P0011一发动机进气凸轮轴正时提前”。此外,据驾驶人反映。故障一般在冷机起动和低速大负荷工况时易出现。

    分析可知,造成上述故障的原因可能有:机油油路存在堵塞;油压控制阀(OCV)故障;进气凸轮齿盘工作不正常;正时不正确等。

    由于该车之前已在其他修理厂清洗过润滑油道,且检查显示机油压力正常,由此可以确定油道无堵塞,且OCV工作正常(如果润滑油道有堵塞或OCV有故障,则会伴有机油压力异常的故障现象,而此车的机油压力是正常的)。接着拆检进气凸轮齿盘,未见异常;检查气门正时,正时齿位置也正常。

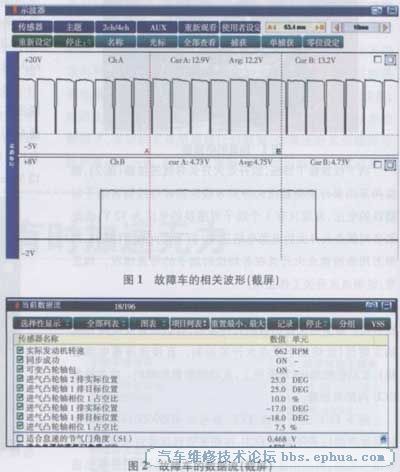

查阅相关资料,得知故障代码P00ll的检测条件为进气凸轮正时目标角度与实际角度之间的延迟超过10次。于是清除故障代码试车并用GDS对车辆进行检测,得到相关波形如图1所示;得到相关数据流如图2所示。


    分析可知,波形和数据均无异常,怀疑故障是传感器或ECM的连接器连接不良导致的间歇故障。彻底检查相关连接器。均未发现松动、接触不良及端子腐蚀等情况。接着检查CVVT相关执行元件,也未见异常。之前已经断定0CV正常。

为了确认故障确实与OCV无关,维修人员又对OCV进行了检查。连接GDS,接通点火开关至0N位置,用GDS的“执行器驱动测试”检查OCV,OCV能够正常工作,测量0CV端子1和端子2之间的电阻,为9.8 n(油温35℃时),也在正常范围内。

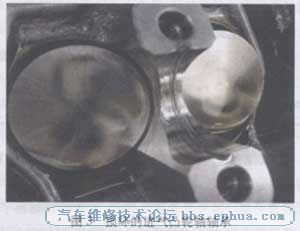

    经过仔细思考,维修人员决定对硬件进行检查。经过拆检,发现进气门凸轮轴轴承有局部啃蚀现象,且均有不同程度磨损(图3)。


    故障排除:用刮刀处理磨损轴承表面,研磨进气凸轮轴颈,清理凸轮轴表面和轴颈油道处的残屑并用压缩空气清理油道。装配完毕后试车,低速大负荷时发动机故障灯不再点亮,故障排除。交车2周后进行电话回访,故障未再出现。
