五菱之光发电机问题

jingjiayan2013 · 发表于 2013-11-26 21:35:11

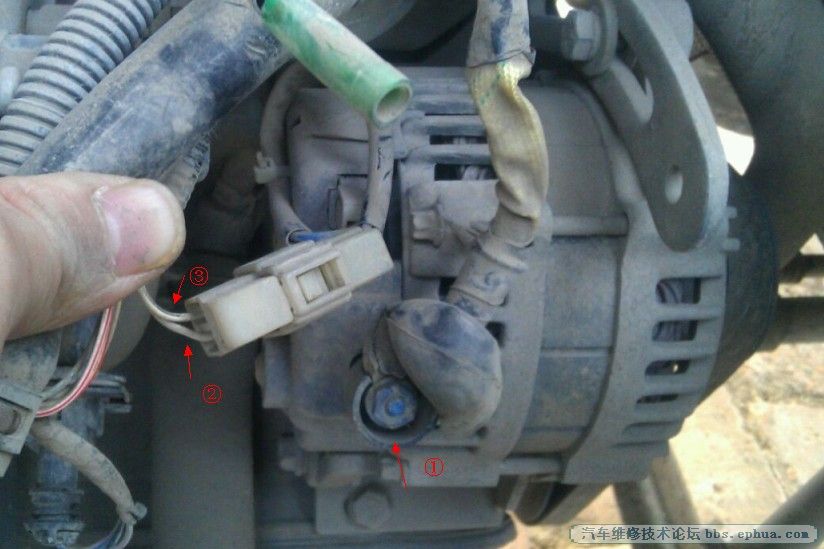

file:///D:\Program Files\Tencent\QQ\Users\32637369\Image\EH]C$(Z2YD$99]KCA}UE}@O.gif 发电机.jpg

请问1 2 3分别是什么线？为什么打开钥匙开关发电机指示灯会亮，启动后指示灯灭？

新峰汽车电子 · 发表于 2013-11-26 21:47:47

1、B+电源正极 2、D+点火开关控制电源 3、L发电机指示灯

蛋炒饭和赤脚 · 发表于 2013-11-26 22:44:42

动感小处女 · 发表于 2013-11-26 23:00:49

还是看不懂

lvjingtao · 发表于 2013-11-27 10:22:56

这是正常的啊

北京刘旭 · 发表于 2013-11-27 13:17:07

看看 [s:3241] [s:3241] [s:3241]

jingjiayan2013 · 发表于 2013-11-27 14:12:16

是正常的，没有故障，只是想知道为什么打开钥匙开关发电机指示灯会亮，启动后指示灯灭？

张思赢 · 发表于 2013-11-27 14:48:58

专业，非常专业，在学校学过的么《1 发表于: 昨天 21:47
1、B+电源正极 2、D+点火开关控制电源 3、L发电机指示灯》

哲学人生 · 发表于 2013-11-27 20:05:16

充电指示灯串联到发电机的励磁线圈上，当点火开关接通（发动机不运转），电流从蓄电池正极---指示灯----励磁线圈----搭铁--充电指示灯点亮。当发动机运转发电机发电时，励磁线圈为正电，电流经指示灯不能流回负极，所以指示灯熄灭。希望对你有所帮助，不足之处请各位前辈多多指点。

倾尽天下 · 发表于 2013-11-27 22:39:56

着车之前是用的电瓶的电，着车后使用发电机的充电电流，电瓶灯的电流是单向走向，发电机正常工作户会熄灭，如果着车后一直亮那就要检修发电机了，着车之前如果不亮那就要检查L 灯线
