别克GL8遥控器和门锁开关无法锁车

rong

  一辆行驶里程超20万km的2006款别克GL8商务车。车主反映：该车门锁开关及遥控器能解锁无法锁车，中控开关及遥控器都无法锁车，但是挂入户挡退出P挡解锁后又立即上锁。
    故障诊断与排除：因为BCM用TECH2无法获取故障码，手动调取无故障码，查找维修手册，无此类故障症状，经仔细分析电路图（图1），认为应该先从简单的门锁开关电路着手，分别测量左前门锁开关端子A和右前门锁开关端子A至BCM C2端子7号脚电阻分别为0.2Ω和0.3Ω测量该线路对搭铁电阻无穷大，对搭铁电压为0。此时检测端子未发现针脚松动及接触不良现象。尝试用一根带熔丝的导线连接左前门锁开关A端子至搭铁门锁无反应，此步骤可排除门锁开关及相关线路无异常，此时BCM没有接收到这个锁车信号，尝试更换BCM后故障依然存在，维修进程中止。

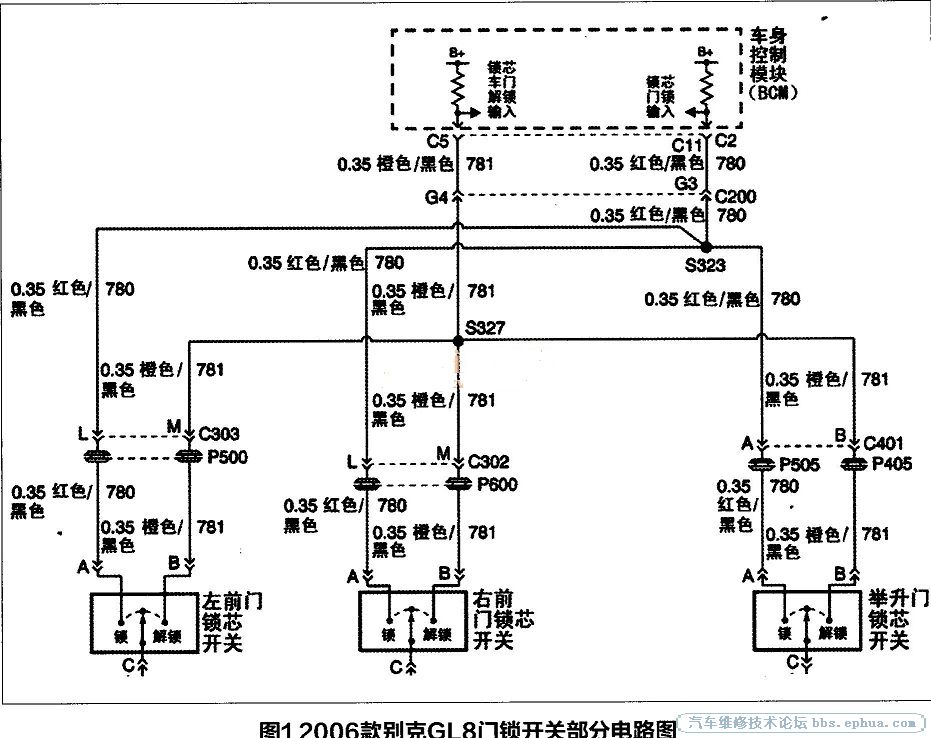

别克GL8电路图

    仔细回顾此车症状，结合电路图分析，怀疑是某个开关一直给BCM锁止信号导致门锁开关及遥控器无反应。带着这一疑问又仔细分析电路图得知除了门锁开关电路之外，门锁锁芯开关电路也可以给BCM开锁解锁信号。
    拆检左前门内衬发现锁芯损坏，拔掉插头后测得开关电路对搭铁电阻为0.5Ω，继续检查得知后举升门锁芯电路内部短路，拔掉后举升门锁芯开关插头，更换全车锁芯后故障排除。
